Визуальный обзор Dell Latitude 15 5580

摘要: В данной статье приведен визуальный обзор портов и компонентов ноутбука Dell Latitude 15 5580.

本文章適用於 本文章不適用於 本文無關於任何特定產品。 本文未識別所有產品版本。

症狀




В следующей статье приводится визуальный обзор компьютера Latitude 5580 и список внешних портов и функций компьютера.


SLN304907_en_US__1icon Примечание. Более подробное описание каждого местоположения можно найти в руководствах по системе на сайте www.dell.com/manuals


Содержание

  1. Вид спереди
  2. Вид сзади
  3. Вид сверху
  4. Вид снизу
  5. Вид слева
  6. Вид справа
  7. Вид адаптера переменного тока
  8. Дополнительная информация



Вид спереди





SLN304907_en_US__2image(11573)

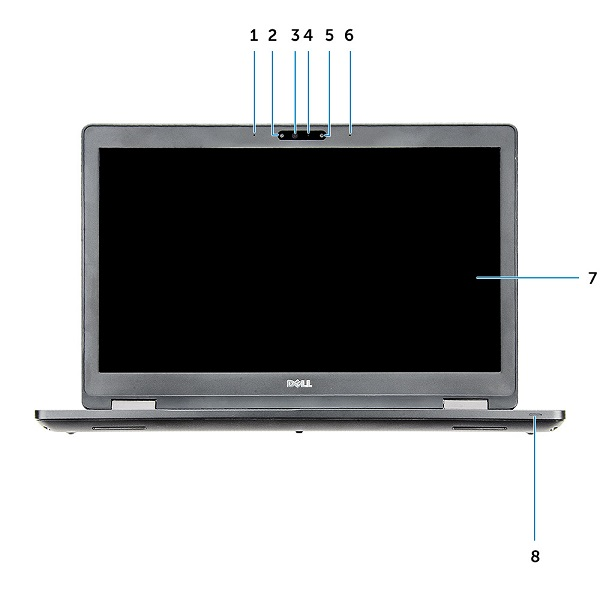

(Рис.1. Вид спереди)



1 Направленные микрофоны 2 Инфракрасная (ИК) камера (опция)
3 Инфракрасный (ИК) излучатель (дополнительно) 4 Индикатор состояния камеры (дополнительно)
5 Камера (опция) 6 Направленные микрофоны
7 ЖК-панель 8 Индикатор аккумулятора и состояния заряда

SLN304907_en_US__1icon Примечание. Система входит в стандартную комплектацию камеры HD; ИК-камера является опциональной на момент приобретения.


В начало




Вид сзади



SLN304907_en_US__45580_RearView_BK_01

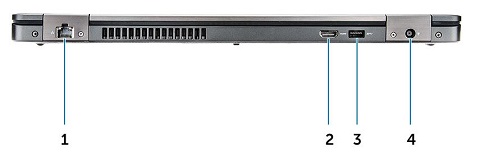

(Рис. 2. Вид сзади)



1 Сетевой разъем (NIC) 2 Разъем порта HDMI
3 Порт USB 3.0 4 Разъем питания (входной разъем постоянного тока)


В начало




Вид сверху



SLN304907_en_US__5image(11571)

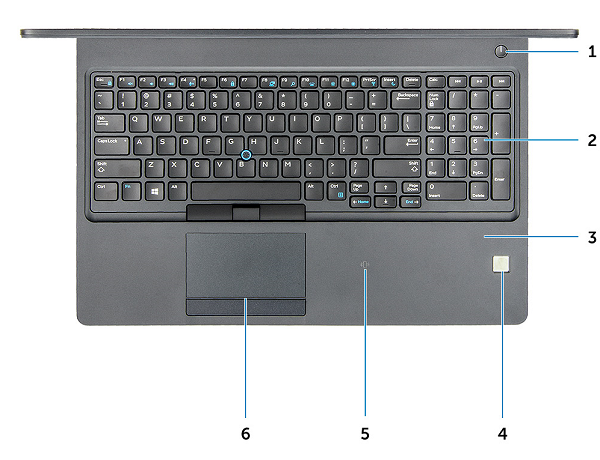

(Рис. 3. Вид сверху)



1 Кнопка питания 2 Клавиатура
3 Подставка для рук 4 Сканер отпечатков пальцев (опционально)
5 Приемник NFC (Near Field Contact) 6 Touchpad



SLN304907_en_US__1icon Примечание. Руководство по использованию клавиатуры см. в следующей статье:

В начало




Вид снизу





SLN304907_en_US__7image(11572)

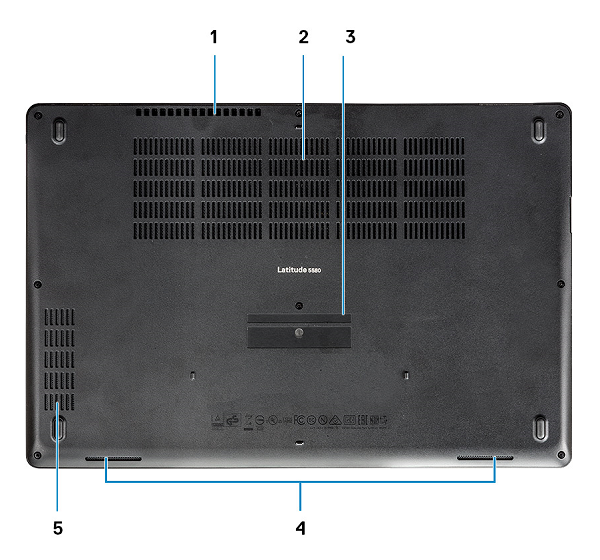

(Рис. 4. Вид снизу)



1 Вентиляционные отверстия вентиляторов 2 Вентиляционные отверстия вентиляторов
3 Наклейка с сервисным кодом 4 Динамики
5 Вентиляционные отверстия вентиляторов


В начало




Вид слева



SLN304907_en_US__85580_LeftView_BK_01

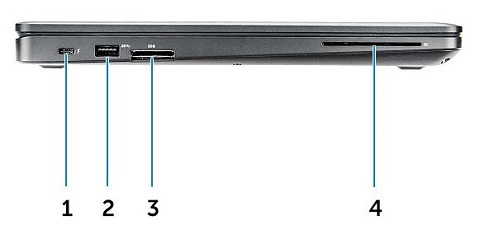

(Рис.5. Вид слева)



1 Разъем порта Type-C / DisplayPort или USB 3.0 / Thunderbolt 3 (дополнительно) 2 Порт USB 3.0
3 Устройство считывания карт памяти SD 4 Устройство чтения смарт-карт (опция)


В начало




Вид справа



SLN304907_en_US__95580_RightView_BK_01

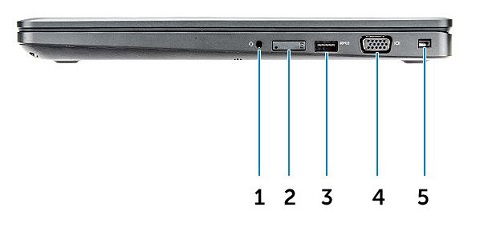

(Рис. 6. Вид справа)



1 Разъем порта для гарнитуры 2 Разъем для SIM-карты (дополнительно)
3 Портовой разъем USB 3.0 с технологией PowerShare 4 Разъем порта VGA
5 Отверстие для защитного троса


В начало




Вид адаптера переменного тока



SLN304907_en_US__10Chromebook11_3120_AC_BK_01SLN304907_en_US__1190W_E5_AcAdapter_BK_01

(Рис. 7. Адаптеры мощностью 65 Вт, 65 Вт без бромсодержащего антипирена, поливинилхлорида мощностью 90 Вт.)



Тип 65 Вт/90 Вт Описание
Входное напряжение 100–240 В перем. тока
Выходной ток 3,34/4,62 A (длительная нагрузка)
Выходная мощность 65/90 Вт
Выходное напряжение 19,5 В пост. тока


В начало
