Guida visiva di Dell Latitude 5580 da 15"
摘要: Questo articolo fornisce una guida visiva alle porte esterne e alle funzioni del notebook Dell Latitude 5580 da 15 pollici.
本文章適用於
本文章不適用於
本文無關於任何特定產品。
本文未識別所有產品版本。
症狀
Il seguente articolo fornisce una guida visiva al computer Latitude 5580 con un elenco delle porte esterne e delle funzioni del PC.
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com manuals
Sommario:
- Vista anteriore
- Vista posteriore
- Vista superiore
- Vista dal basso
- Vista sinistra
- Vista destra
- Vista dell'adattatore CA
- Informazioni aggiuntive
Vista anteriore

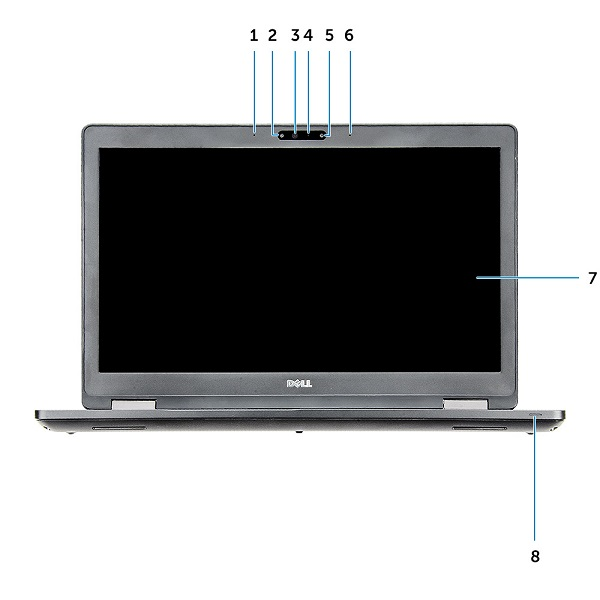

Fig.1. Vista anteriore
| 1 | Microfoni array | 2 | Fotocamera a infrarossi (opzionale) |
| 3 | Emettitore a infrarossi (IR) (opzionale) | 4 | LED di stato della fotocamera (opzionale) |
| 5 | Fotocamera (opzionale) | 6 | Microfoni array |
| 7 | Pannello LCD | 8 | LED di stato della carica e della batteria |
Nota: Il sistema viene fornito con la telecamera HD di serie, la fotocamera IR è opzionale al momento dell'acquisto.
Vista posteriore

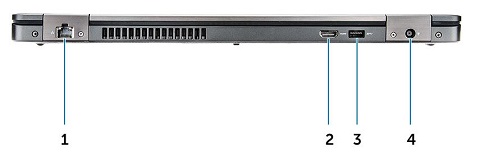

(Fig. 2 Vista posteriore)
| 1 | Connettore per la porta di rete (scheda di rete) | 2 | Connettore della porta HDMI |
| 3 | Connettore porta USB 3.0 | 4 | Connettore di alimentazione (CC di ingresso) |
Vista superiore

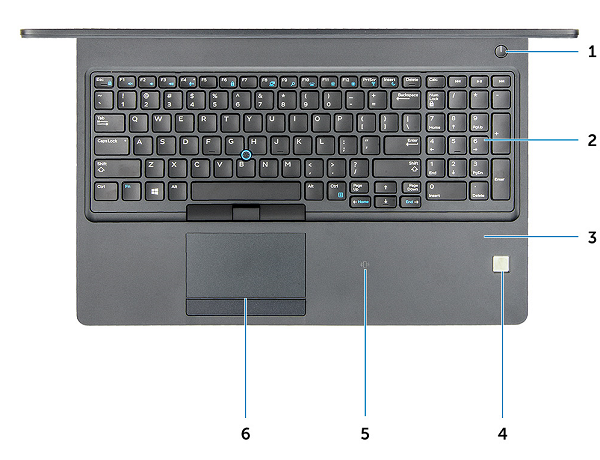

(Fig. 3 Vista superiore)
| 1 | Pulsante di alimentazione | 2 | Tastiera |
| 3 | Poggiapolsi | 4 | Lettore di impronte digitali (opzionale) |
| 5 | Ricevitore NFC (Near Field Contact) | 6 | Touchpad |
Nota: per una guida alla tastiera, consultare il seguente articolo:
Vista dal basso
(Fig. 4 Vista dal basso)
| 1 | Prese d'aria della ventola | 2 | Prese d'aria della ventola |
| 3 | Etichetta del codice di matricola | 4 | Altoparlante |
| 5 | Prese d'aria della ventola |
Vista sinistra

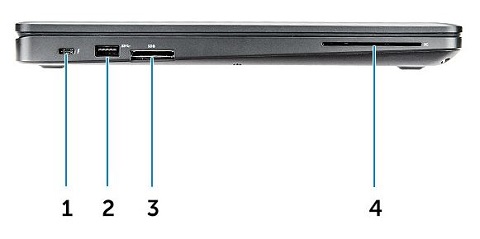

(Fig.5 Vista lato sinistro)
| 1 | Connettore Type-C/DisplayPort o USB 3.0/Thunderbolt a 3 porte (opzionale) | 2 | Connettore porta USB 3.0 |
| 3 | Lettore di schede SD | 4 | Lettore di smart card (opzionale) |
Vista destra

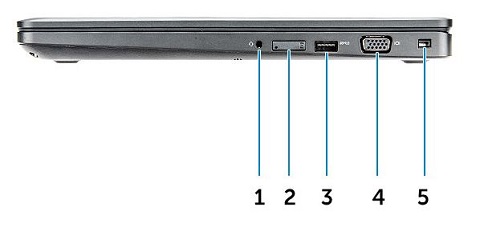

(Fig.6 Vista destra)
| 1 | Connettore per la porta delle cuffie | 2 | Slot per schede SIM (opzionale) |
| 3 | USB 3.0 con connettore per porta PowerShare | 4 | Connettore della porta VGA |
| 5 | Slot per cavo di sicurezza |
Vista dell'adattatore CA
(Fig.7 Adattatori da 65 W, 65 W senza BFR/PVC, 90W.)
| Tipo 65 W/90 W | Descrizione |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita | 3,34 A/4,62 A (continua) |
| Potenza di uscita | 65 W/90 W |
| Tensione di uscita | 19,5 V CC |
Ulteriori informazioni:
