Візуальний гід Dell Latitude 15 5580

摘要: Ця стаття є візуальним посібником із зовнішніх портів і функцій ноутбукної системи Dell Latitude 15 5580.

本文章適用於 本文章不適用於 本文無關於任何特定產品。 本文未識別所有產品版本。

症狀




Наступна стаття містить візуальний посібник щодо вашого комп'ютера Latitude 5580 та містить перелік зовнішніх портів і функцій вашого ПК.


SLN304907_en_US__1icon Примітка: Для детальнішого опису кожного місця, будь ласка, перейдіть до системних інструкцій на www.dell.com/manuals


Зміст:

  1. Вигляд спереду
  2. Вид ззаду
  3. Вид зверху
  4. Вигляд знизу
  5. Лівий вигляд
  6. Правий погляд
  7. Вигляд адаптера змінного струму
  8. Додаткова інформація



Вигляд спереду





SLN304907_en_US__2image(11573)

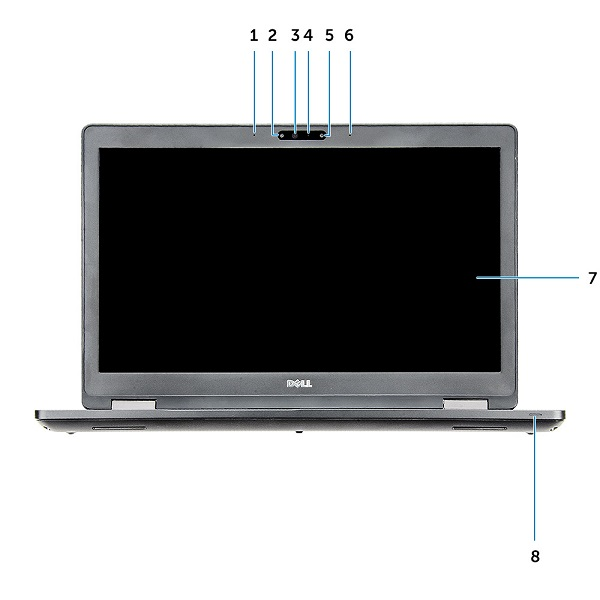

(Рис.1 Вигляд спереду)



1 Мікрофони масиву 2 Інфрачервона (ІЧ) камера (опціонально)
3 Інфрачервоний (ІЧ) випромінювач (опціонально) 4 Світлодіод стану камери (опціонально)
5 Камера (опціонально) 6 Мікрофони масиву
7 LCD-панель 8 Світлодіод стану батареї та заряду

SLN304907_en_US__1icon Примітка: Система поставляється стандартно з HD-камерою, ІЧ-камера є опційною при покупці.


На початок




Вид ззаду



SLN304907_en_US__45580_RearView_BK_01

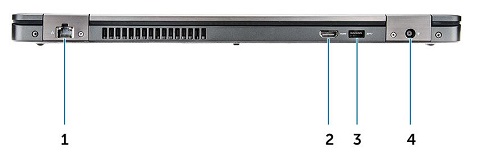

(Рис.2 Вид назад)



1 Роз'єм мережевого порту (NIC) 2 Роз'єм HDMI-порту
3 Роз'єм порту USB 3.0 4 Роз'єм живлення (DC In)


На початок




Вид зверху



SLN304907_en_US__5image(11571)

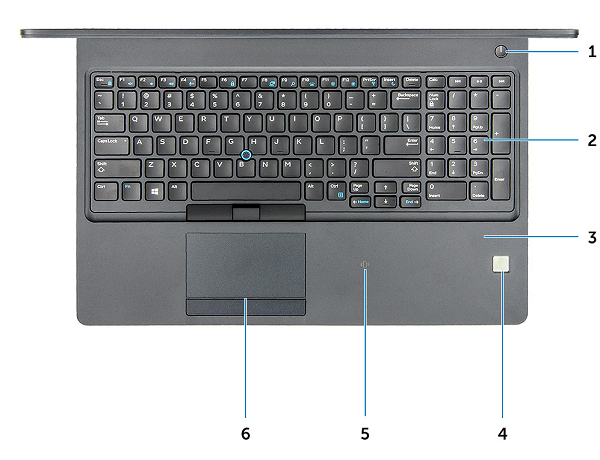

(Рис.3 Вигляд зверху)



1 Кнопка живлення 2 Клавіатура
3 Palmrest 4 Сканер відбитків пальців (опціонально)
5 NFC (контакт ближнього поля) приймач 6 Сенсорна панель



SLN304907_en_US__1icon Примітка: Для посібника з клавіатури дивіться наступну статтю:

На початок




Вигляд знизу





SLN304907_en_US__7image(11572)

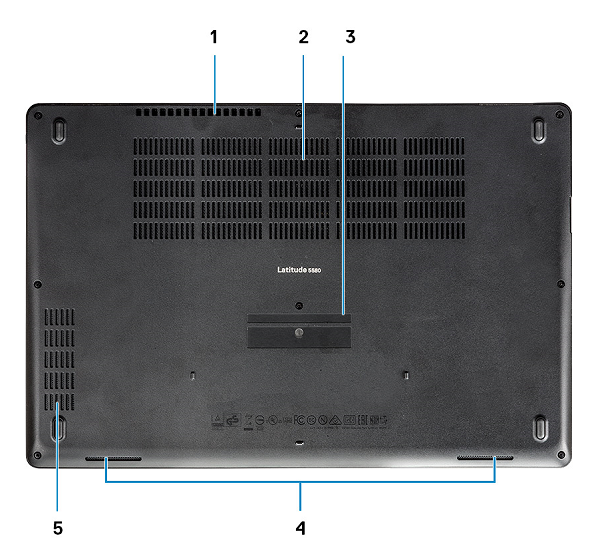

(Рис.4, вигляд знизу)



1 Вентиляційні отвори вентиляторів 2 Вентиляційні отвори вентиляторів
3 Мітка сервісного тегу 4 Спікер
5 Вентиляційні отвори вентиляторів


На початок




Лівий вигляд



SLN304907_en_US__85580_LeftView_BK_01

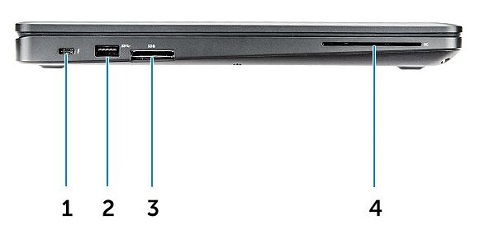

(Рис.5, вигляд зліва)



1 Type-C / DisplayPort або USB 3.0 / Thunderbolt 3-портовий роз'єм (опціонально) 2 Роз'єм порту USB 3.0
3 Зчитувач SD-карт 4 Зчитувач смарт-карт (опціонально)


На початок




Правий погляд



SLN304907_en_US__95580_RightView_BK_01

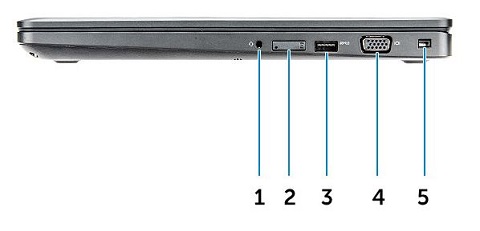

(Рис.6 Вигляд праворуч)



1 Роз'єм порту гарнітури 2 Слот для SIM-карти (опціонально)
3 USB 3.0 з роз'ємом порту PowerShare 4 Роз'єм VGA порту
5 Слот для кабельного кабелю безпеки


На початок




Вигляд адаптера змінного струму



SLN304907_en_US__10Chromebook11_3120_AC_BK_01SLN304907_en_US__1190W_E5_AcAdapter_BK_01

(Рис.7 65W, 65W BFR / PVC Free, 90W адаптери.)



Тип 65W/90W Опис
Вхідна напруга 100 В до 240 В
Вихідний струм 3.34 A / 4.62 A (безперервний)
Вихідна потужність 65 Вт / 90 Вт
Вихідна напруга 19,5 В постійного струму


На початок




Додаткова інформація:




На початок
