Průvodce demontáží jednotek vyměnitelných zákazníkem u počítače OptiPlex 5080 SFF (Small Form Factor)

1. Přípravné instrukce před sejmutím krytu:

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

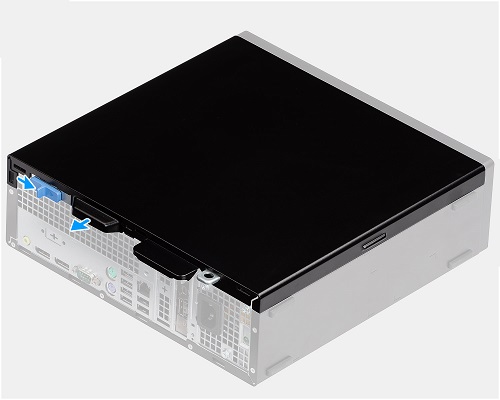

2. Při pohledu na zadní stranu počítače vyhledejte modrou uvolňovací západku na levé straně šasi. Zatlačením doprava odemkněte horní přístupový panel.

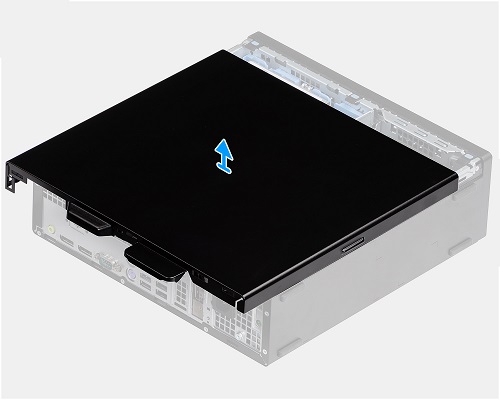

3. Uchopte západku na zadní straně přístupového panelu a vytáhněte ji ze zadní části počítače. Po uvolnění zajišťovacích výčnělků přístupový panel zvedněte.

1. Přípravné instrukce před sejmutím čelního krytu:

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

   4. Sejměte kryt.

2. Při pohledu na horní okraj čelního krytu uvolněte tři (3) západky zajišťující kryt k šasi.

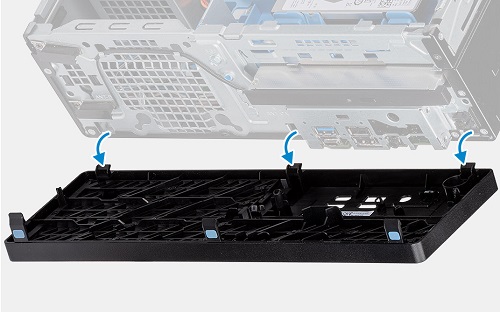

3. Uvolněte čelní kryt v místech, kde jej háčky zajišťují k dolnímu okraji.

4. Vyjměte kryt z otvorů pro závěsy.

1. Přípravné instrukce před vyjmutím pevného disku:

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

   4. Sejměte kryt a čelní kryt.

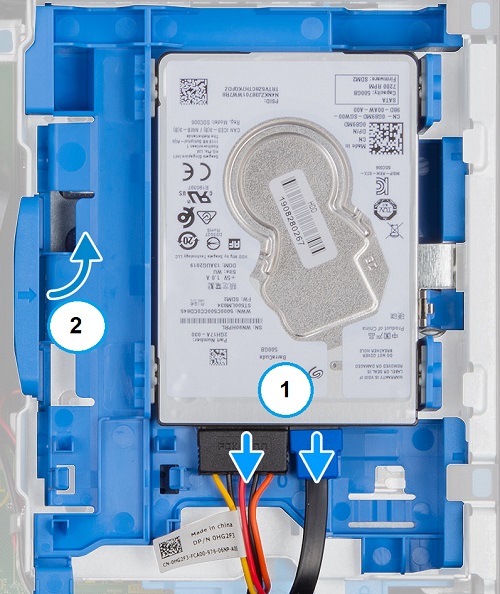

2. Do tohoto šasi lze umístit jeden 21/2" pevný disk do pravého předního rohu počítače. Odpojte napájecí a datový kabel od zadní části jednotky. Zatlačte na modrý výčnělek na zadní straně disku a nakloňte držák nahoru.

3. Zvedněte zadní část držáku a vytáhněte ji z klece disku.

4. Vyjměte dvě zajišťovací průchodky na jedné straně modrého držáku směrem od jednotky a poté by se měl disk uvolnit na druhé straně.

1. Přípravné instrukce před vyjmutím disku SSD (Solid State Drive):

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

   4. Sejměte kryt, čelní kryt a klec pevného disku.

Disk SSD M.2 2230 PCIe:

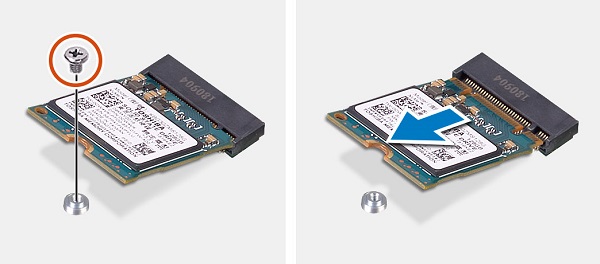

2. Slot pro disk M.2 se nachází pod klecí disku před paměťových slotů v počítači. Odšroubujte šroub, který upevňuje kartu k základní desce.

3. Konec karty se zvedne, uchopte ji a vytáhněte z konektoru a počítače.

Disk SSD M.2 2280 PCIe:

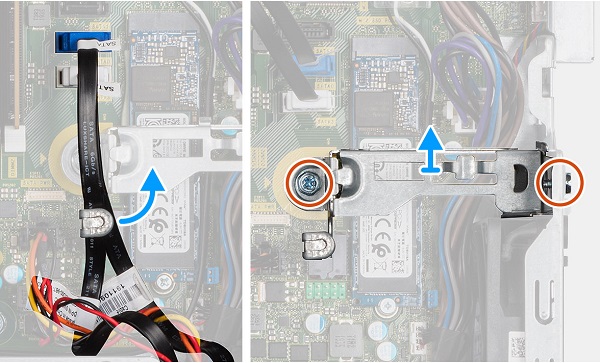

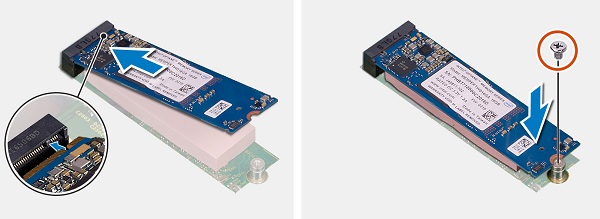

4. Slot pro disk M.2 2280 se nachází pod klecí disku mezi kartou WLAN a napájecí jednotkou. Odpojte kabel a vyjměte držák, který je usazen na disku SSD.

5. Odšroubujte šroub, který upevňuje kartu k základní desce. Konec karty se zvedne, uchopte ji a vytáhněte z konektoru a šasi.

1. Přípravné instrukce před vyjmutím optické diskové mechaniky (ODD):

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

   4. Sejměte kryt, čelní kryt a klec pevného disku.

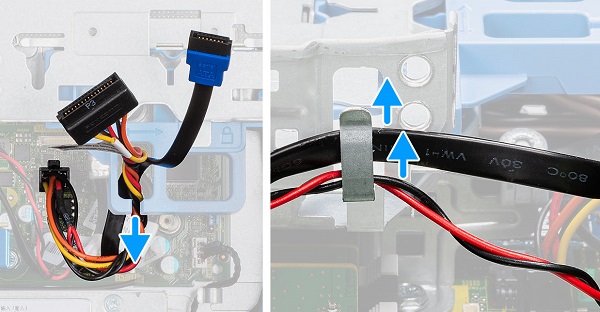

2. Optická disková mechanika je umístěna na spodní pozici disku. Odpojte napájecí a datový kabel ze zadní části mechaniky a vytáhněte je z klece.

3. Posuňte modrou uvolňovací západku na levé straně klece disku k zadní části šasi a odemkněte ji. Zvedněte disk nahoru a k pravé straně šasi.

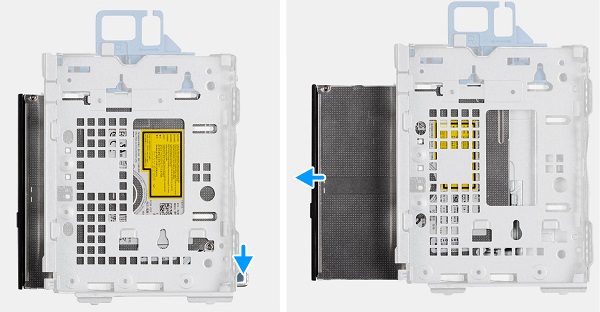

4. Stiskněte modrou kovovou západku na zadní straně mechaniky a zatlačte ji směrem ven z klece.

1. Přípravné instrukce před vyjmutím sestavy ventilátoru:

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

   4. Sejměte kryt.

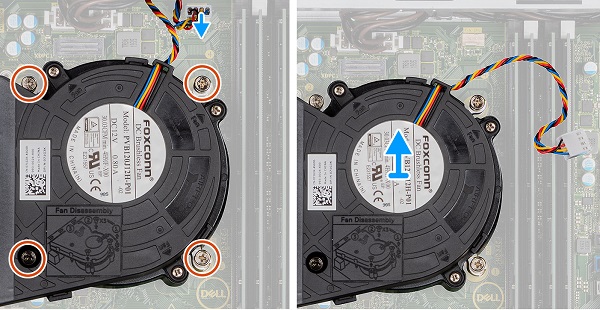

2. Ventilátor se nachází v pravém zadním rohu skříně. Odpojte kabel ventilátoru od základní desky a uvolněte čtyři (4) jisticí šrouby, které upevňují ventilátor.

3. Vyjměte sestavu ventilátoru z šasi.

1. Přípravné instrukce před vyjmutím rozšiřujících karet:

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

   4. Sejměte kryt.

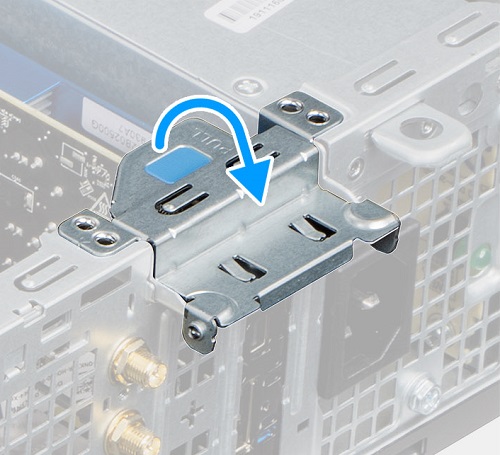

2. Sloty rozšiřujících karet jsou umístěny vedle napájecí jednotky na zadní straně šasi. Otočte kovovou zajišťovací západku směrem k zadní straně počítače.

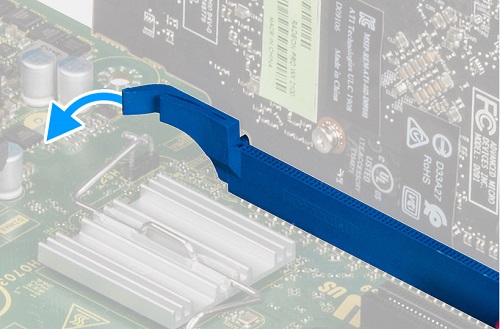

3. Zkontrolujte, zda je karta zajištěna ve slotu na základní desce. Pokud ano, zatáhněte za uvolňovací výčnělek a kartu vytáhněte rovně ven.

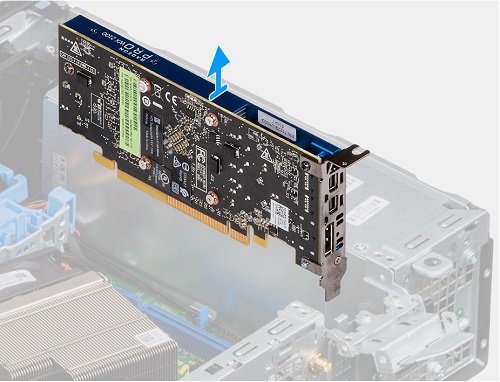

4. Vytáhněte ji rovně ze skříně. V zadní části počítače tak zůstane mezera, do které je třeba umístit záslepku.

1. Přípravné instrukce před vyjmutím paměti:

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

   4. Sejměte kryt, čelní kryt a klec pevného disku.

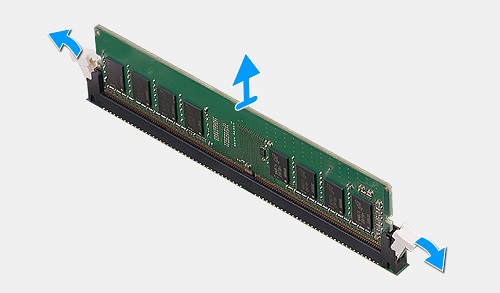

2. Paměťové sloty jsou umístěny pod klecí disku. Stiskněte pojistné svorky na obou stranách paměťového modulu DIMM (Dual Inline Memory Module) směrem od modulu DIMM, aby se modul nadzvedl ze slotu.

3. Vytáhněte paměťový modul DIMM ze slotu a šasi.

1. Přípravné instrukce před vyjmutím knoflíkové baterie:

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

   4. Sejměte kryt.

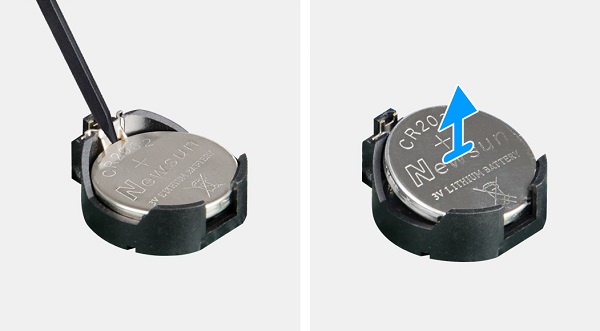

2. Knoflíková baterie se nachází mezi rozšiřujícími sloty a ventilátorem v zadní části šasi. Pomocí plastového páčidla nebo podobného nástroje vypačte západku a uvolněte baterii.

3. Zvedněte baterii a vyjměte ji z konektoru.

1. Přípravné instrukce před vyjmutím karty Wi-Fi a wlan (Wireless Local Area Network):

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

   4. Sejměte kryt, čelní kryt a klec pevného disku.

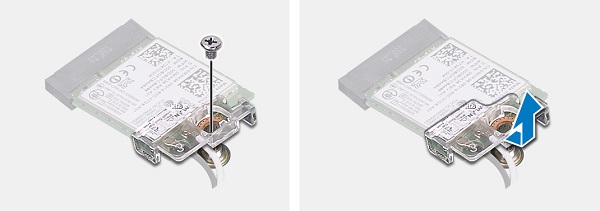

2. Slot pro bezdrátovou kartu je umístěn mezi slotem disku M.2 2230 SSD a přední částí skříně. Vyšroubujte šroub, který připevňuje držák antény.

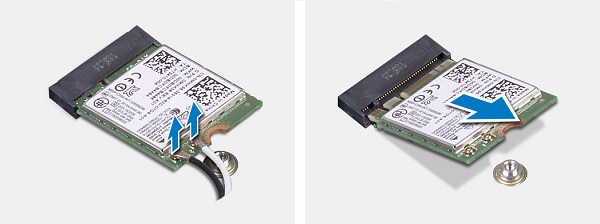

3. Odpojte anténní kabely Wi-Fi od karty. (Konektor je stiskací knoflík a při použití malého tlaku by měl kartu vyloupnout.)

5. Vytáhněte kartu ze slotu a z počítače.

1. Přípravné instrukce před vyjmutím napájecí jednotky (PSU):

   1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

   2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

   3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

   4. Sejměte kryt, čelní kryt a klec pevného disku.

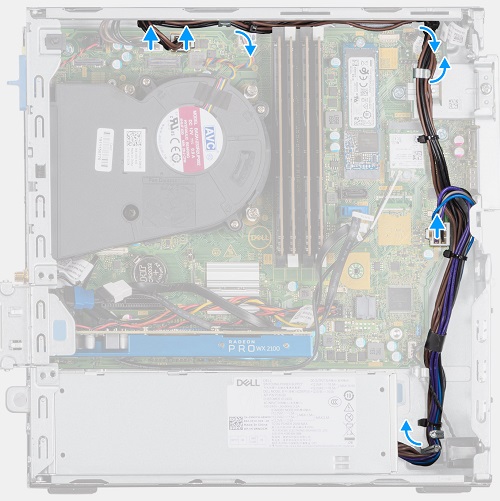

2. Napájecí zdroj se nachází podél pravého okraje šasi. Odpojte napájecí kabely od základní desky a disků.

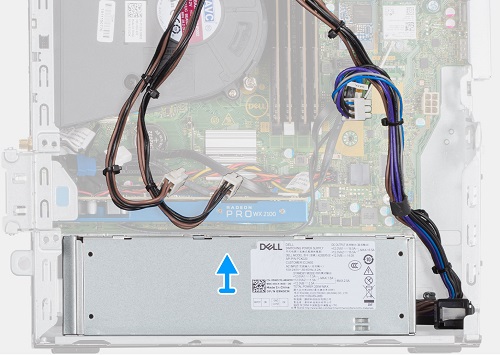

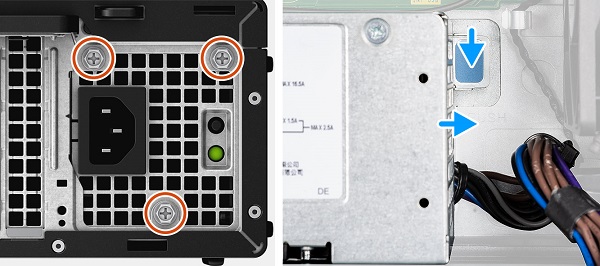

3. Odšroubujte tři (3) šrouby, které upevňují napájecí jednotku ke skříni. Stiskněte kovový výčnělek na přední straně napájecího zdroje a vytáhněte jej směrem k přední části šasi.

4. Vyjměte napájecí zdroj z počítače.
