適用于客戶可自行更換單元 （CRU） 的 OptiPlex 5070 小機型 （SFF） 卸載指南

Zusammenfassung: 本文為移除 Dell 小機型 （SFF） OptiPlex 5070 桌上型電腦零件的指南，Dell 認為任何人都很容易移除和更換。

Dieser Artikel gilt für Dieser Artikel gilt nicht für Dieser Artikel ist nicht an ein bestimmtes Produkt gebunden. In diesem Artikel werden nicht alle Produktversionen aufgeführt.
Andere Ressourcen ansehen

Symptome

這些指南將逐步移除 OptiPlex 5070 小機型 （SFF） 系統的「客戶可更換元件 （CRU）」零件。(CRU 是不需工程師即可卸下或更換的系統零件。)本指南亦將提供相關的參考圖片。

目錄：

  1. CRU 移除指南
  2. 移除指示



移除指南



如果這些指南未涵蓋您想要執行的動作，則您將需要參考您的系統手冊。

以下文章提供在使用電氣設備之前，應納入考量的安全實務相關資訊。


回到頁首



移除指示



SLN317722_en_US__1icon 注意：若要查看內容，請按一下您要在下方開啟的章節標題。



|



SLN317722_en_US__2ReqTools_E7450_BKeith_01



1 小十字螺絲起子 2 塑膠拆殼棒
3 小型平頭螺絲起子

SLN317722_en_US__1icon 注意：請注意，使用大十字或平頭螺絲起子可能會導致螺絲頭受損。這可能會導致我們的現場工程師在無法取得專業工具的情況下不能夠移除螺絲。



  1. 卸下系統主機殼蓋前的卸載前指示：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

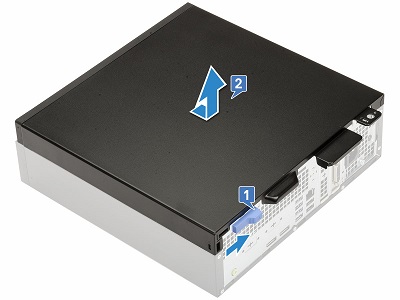

  2. 將系統背面的藍色釋放彈片朝中央推動 [1]，然後將頂蓋朝主機殼背面推動，然後將頂蓋從系統提起取出 [2]。

SLN317722_en_US__4CRU_5070_Base_SFF_01_BK



  1. 卸下前蓋前的卸載前指示：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 請卸下系統機箱蓋

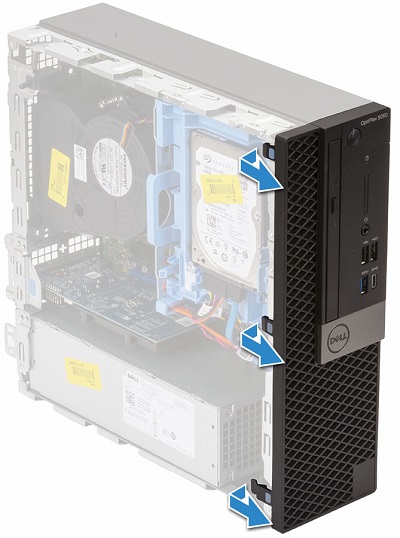

  2. 沿著前蓋頂部撬起三 （3） 個固定夾

SLN317722_en_US__5CRU_5070_Bezel_SFF_01_BK

  1. 旋轉前蓋底部掛鉤上的前蓋，然後將其從 PC 正面拉出。



  1. 卸下擴充卡之前的卸載前指示：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 請卸下系統機箱蓋

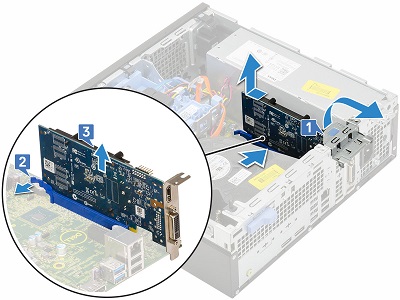

  2. 拉動系統背面的藍色金屬彈片，以解鎖選項插槽 [1]。

SLN317722_en_US__6CRU_5070_ECard_SFF_01_BK

  1. 檢查是否有釋放彈片 [2]，如果有按壓，然後將插卡從插槽和 PC 提起取出 [3]。



  1. 卸下幣式電池前的卸載前指示：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 請卸下系統機箱蓋

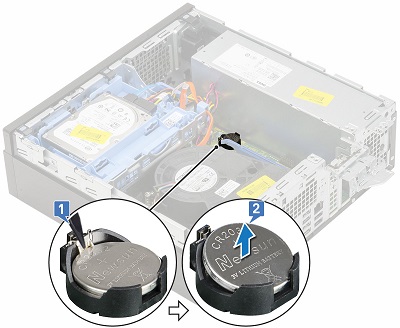

  2. 幣式電池位於散熱器和 PSU 之間，使用塑膠拆殼棒壓下釋放閂鎖，直到電池彈出 [1]。

SLN317722_en_US__7CRU_5070_Coin_SFF_01_BK

  1. 從系統卸下電池 [2]



  1. 卸下硬碟 （HDD） 之前的卸載前指示：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 請卸下系統機箱蓋

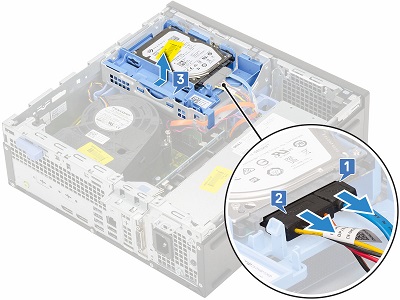

  2. HDD 位於系統右前角。3.5 吋和 2.5 吋 HDD 皆適用于此元件。拔下磁片磁碟機後側的纜線 [1、2]

SLN317722_en_US__8CRU_5070_HDD_SFF_01_BK

  1. 推動元件後方的藍色釋放表，然後朝系統正面提起，然後將元件從 PC 提起取出 [3]。



  1. 卸下光碟機 （DVD/CD RW） 之前的卸載前指示：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 請卸下系統主機殼蓋、 前蓋 和 HDD 元件

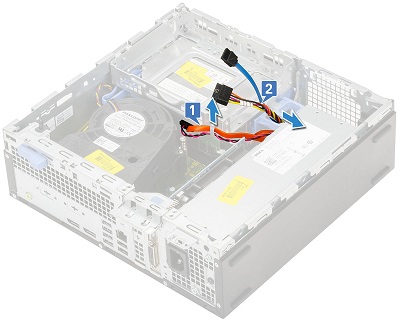

  2. 從磁片磁碟機固定框架右側的固定夾和 HDD-ODD 釋放彈片抽出 ODD 纜線 [1] 和 HDD 纜線 [2]。

SLN317722_en_US__9CRU_5070_ODD_SFF_01_BK

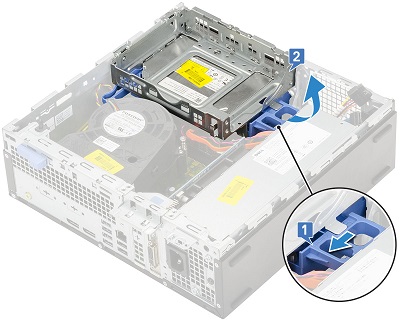

  1. 將藍色滑動推向 PC 背面 [1]，以解鎖磁片磁碟機固定框架。將固定框架向上旋轉主機殼右側 [2]。

SLN317722_en_US__10CRU_5070_ODD_SFF_02_BK

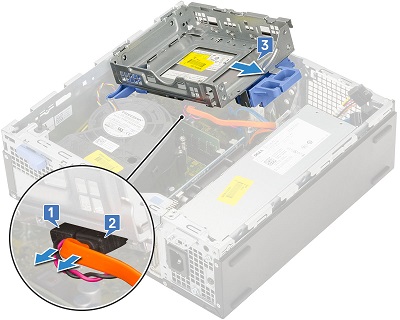

  1. 從 ODD 背面拔下 ODD 電源線和資料纜線 [1、2]，然後將磁片磁碟機固定框架從系統拉出並提起取出 [3]。

SLN317722_en_US__11CRU_5070_ODD_SFF_03_BK

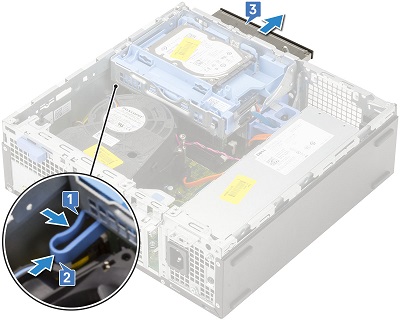

  1. 同時擠壓 ODD 背面的藍色釋放彈片 [1]，然後將閂鎖朝磁片磁碟機固定框架正面推動 [2]，然後將 ODD 從磁片磁碟機固定框架拉出 [3]。

SLN317722_en_US__12CRU_5070_ODD_SFF_04_BK



  1. 卸下 M.2 SSD 卡前的卸載前指示：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 請卸下系統主機殼蓋、 前蓋 和 磁片磁碟機固定框架

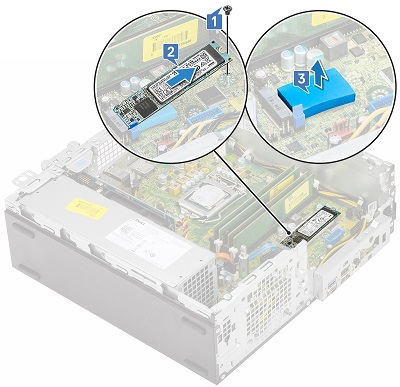

  2. M.2 位於磁片磁碟機固定框架下方，卸下固定插卡的螺絲 [1]。

SLN317722_en_US__13CRU_5070_SSD_SFF_01_BK

  1. 將插卡從連接器和 PC 提起取出 [2]，然後從插卡下方卸下散熱片 [3]。



  1. 卸下散熱器鼓風機風扇前的卸載前指示：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 請卸下系統主機殼蓋、 前蓋 和 磁片磁碟機固定框架

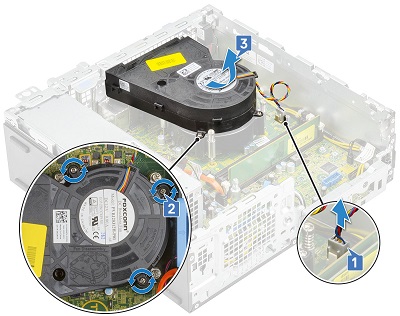

  2. 拔下主機板上的風扇纜線 [1]，然後卸下將鼓風機固定至散熱器的三 （3） 顆螺絲 [2]。

SLN317722_en_US__14CRU_5070_Fan_SFF_01_BK

  1. 將散熱器風扇從電腦提起取出 [3]。



  1. 卸下記憶體之前的卸除說明：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 請卸下系統主機殼蓋、 前蓋 和 磁片磁碟機固定框架

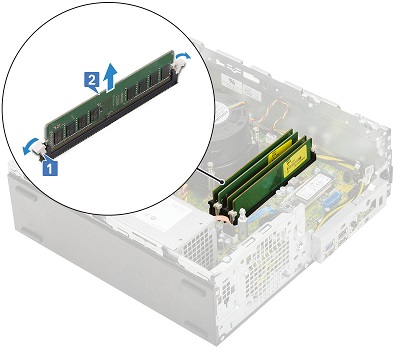

  2. 記憶體位於散熱器和 PC 正面之間，然後將記憶體 DIMM 兩側的彈片拉出 [1]。

SLN317722_en_US__15CRU_5070_Memory_SFF_01_BK

  1. 當記憶體彈起時，請將記憶體從 PC 提起取出 [2]。

SLN317722_en_US__1icon 注意：對系統中的任何額外記憶體 DIMM 重複步驟 2 和 3。



  1. 卸下內建喇叭前的卸載前指示：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 請卸下系統主機殼蓋、 前蓋 和 磁片磁碟機固定框架

  2. 喇叭位於 PSU 前方。從主機板拔下喇叭纜線 [1]

SLN317722_en_US__17CRU_5070_Speaker_SFF_01_BK

  1. 壓下喇叭元件頂部的釋放彈片 [2]，然後將元件從主機殼提起取出 [3]。



  1. 卸下電源供應器 （PSU） 前卸下指示：

    1. 在安裝或卸除任何硬體之前，請務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 請卸下系統主機殼蓋、 前蓋 和 磁片磁碟機固定框架

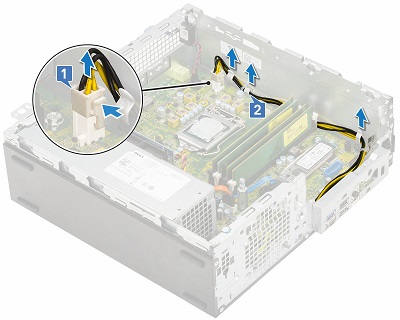

  2. 從系統右後角拔下方形電源連接器 [1]，然後從主機殼周圍抽出纜線 [2]。

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. 卸下將 PSU 從 PC 背面固定的三顆 （3） 顆螺絲 [1]，然後從記憶體正面的主機板拔下電源連接器 [2]，然後將電源線從系統提起取出 [3]。

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. 將 PSU 前方的藍色釋放彈片 [4] 和 PSU 朝 PC 正面推動，然後從系統提起取出 [5]。

如果您需要進一步的協助，請聯絡技術支援部門。
與我們聯絡 返回 OptiPlex 5070 卸載內容頁面
