OptiPlex 5070 小型机 （SFF） 客户可更换部件 （CRU） 拆卸指南

Zusammenfassung: 本文是戴尔小型机 OptiPlex 5070 台式机中戴尔认为任何人都可以轻松拆卸和更换的部件的拆卸指南。

Dieser Artikel gilt für Dieser Artikel gilt nicht für Dieser Artikel ist nicht an ein bestimmtes Produkt gebunden. In diesem Artikel werden nicht alle Produktversionen aufgeführt.
Andere Ressourcen ansehen

Symptome

这些指南将分步介绍如何安全地拆卸 OptiPlex 5070 小型机 （SFF） 系统中被认为是客户可更换部件 （CRU） 的部分。（CRU 是系统中应无需由工程师进行拆卸或更换的部件。）这些指南还包含有关相关内容的图片。

目录：

  1. CRU 拆卸指南
  2. 拆卸说明



拆卸指南



如果这些指南不包括您希望执行的操作，则您需要参考您的系统手册。

以下文章提供有关在使用电气设备之前要考虑的安全实践的信息。


返回页首



拆卸说明



SLN317722_en_US__1icon 提醒：请单击下面您要打开的部分的标题，查看相关内容。



|



SLN317722_en_US__2ReqTools_E7450_BKeith_01



1 小号梅花槽螺丝刀 2 塑料尺
3 小号平头螺丝刀

SLN317722_en_US__1icon 提醒：请注意，使用大型梅花槽或平头螺丝刀可能会导致损坏螺钉的头。如果没有提供给我们的现场工程师的专用工具，将无法进行拆卸。



  1. 卸下系统护盖前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

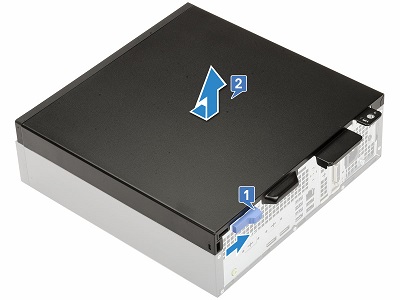

  2. 向中按压系统背面的蓝色释放扣扣 [1]，然后将顶盖向机箱背面推动，然后将其向上提起，然后将其提离系统 [2]

SLN317722_en_US__4CRU_5070_Base_SFF_01_BK



  1. 卸下前挡板前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统机箱盖

  2. 沿挡板顶部撬起三 （3） 个固定夹

SLN317722_en_US__5CRU_5070_Bezel_SFF_01_BK

  1. 旋转挡板底部挂钩上的挡板，然后将其从 PC 正面拉出



  1. 卸下扩展卡前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统机箱盖

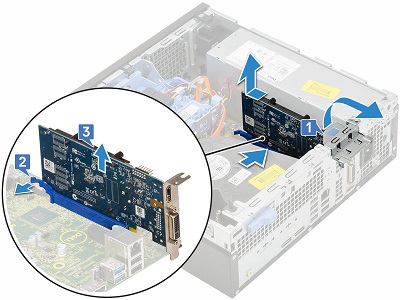

  2. 拉动系统背面的蓝色金属卡舌以解锁选件插槽 [1]

SLN317722_en_US__6CRU_5070_ECard_SFF_01_BK

  1. 检查是否有释放卡舌 [2]，如果有，请按下，然后将卡提离插槽和 PC [3]



  1. 卸下纽扣电池前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统机箱盖

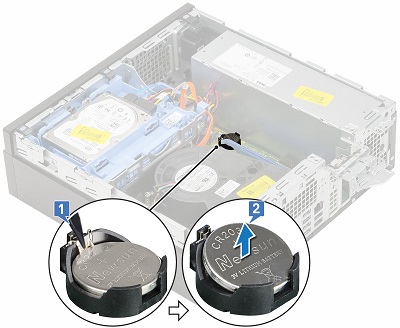

  2. 纽扣电池位于散热器和 PSU 之间，使用塑料划片按压释放闩锁，直至电池弹起 [1]

SLN317722_en_US__7CRU_5070_Coin_SFF_01_BK

  1. 从系统中取出电池 [2]



  1. 卸下硬盘 (HDD) 前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统机箱盖

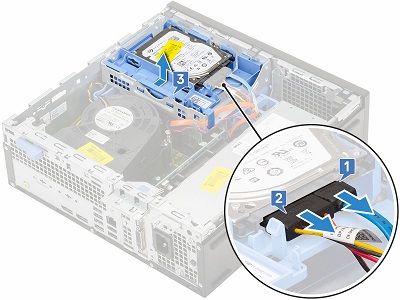

  2. HDD 位于系统的右上角。3.5 英寸和 2.5 英寸 HDD 均适合此组件。断开驱动器背面的线缆 [1、2]

SLN317722_en_US__8CRU_5070_HDD_SFF_01_BK

  1. 推动组件背面的蓝色释放卡舌，然后向系统正面将其提起，将组件从 PC [3] 中提出



  1. 卸下光驱 （DVD/CD RW） 前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖、前挡板和 HDD 组件

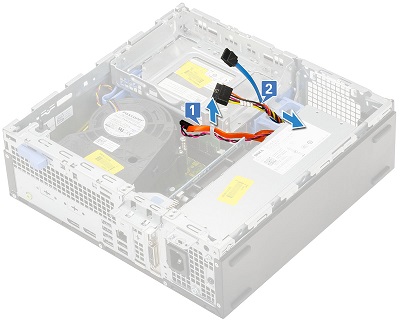

  2. 从驱动器固定框架右侧的固定夹和 HDD-ODD 释放卡舌拔下 ODD 线缆 [1] 和 HDD 线缆 [2]。

SLN317722_en_US__9CRU_5070_ODD_SFF_01_BK

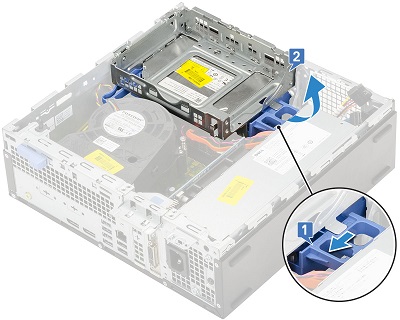

  1. 朝 PC 背面推动蓝色滑动 [1] 以解锁驱动器固定框架。将固定框架向上旋转到机箱的右侧 [2]

SLN317722_en_US__10CRU_5070_ODD_SFF_02_BK

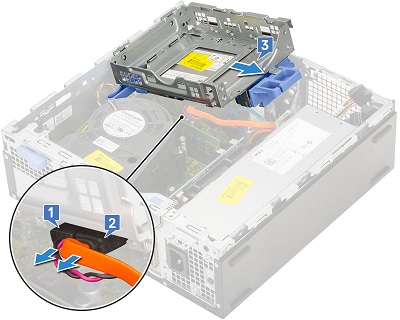

  1. 断开 ODD 电源和数据线缆 [1、2] 与 ODD 背面的连接，然后滑动驱动器固定框架并将其提离系统 [3]

SLN317722_en_US__11CRU_5070_ODD_SFF_03_BK

  1. 一起挤压 ODD 背面的蓝色释放卡舌 [1]，然后将闩锁朝驱动器固定框架正面推动 [2]，然后将 ODD 从驱动器固定框架中拉出 [3]

SLN317722_en_US__12CRU_5070_ODD_SFF_04_BK



  1. 卸下 M.2 SSD 卡前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖、 前挡板 和 驱动器固定框架

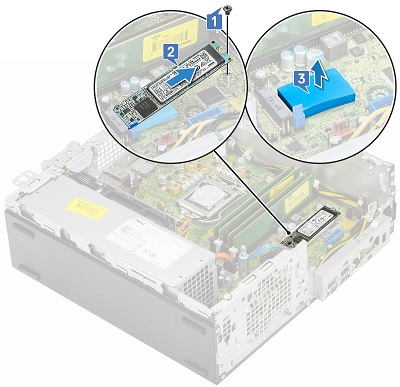

  2. M.2 位于驱动器固定框架下方，拧下固定卡的螺钉 [1]

SLN317722_en_US__13CRU_5070_SSD_SFF_01_BK

  1. 将卡提离连接器和 PC [2]，然后从卡下方卸下散热垫 [3]



  1. 拆卸系统散热风扇前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖、 前挡板 和 驱动器固定框架

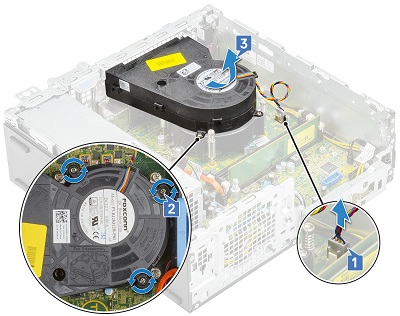

  2. 断开主板 [1] 上的风扇线缆，然后拧下将风扇固定至散热器的三 （3） 颗螺钉 [2]

SLN317722_en_US__14CRU_5070_Fan_SFF_01_BK

  1. 将散热器风扇提离计算机 [3]



  1. 卸下内存前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖、 前挡板 和 驱动器固定框架

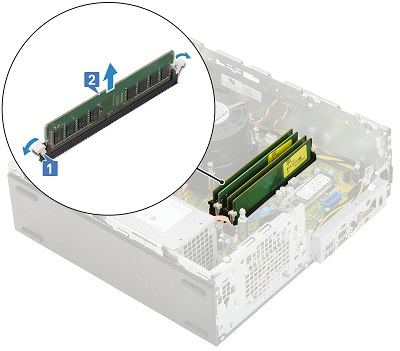

  2. 内存位于散热器和 PC 正面之间，将内存 DIMM 任一侧的卡舌拉开 [1]

SLN317722_en_US__15CRU_5070_Memory_SFF_01_BK

  1. 当内存弹起时，将其提起，并将其提离 PC [2]

SLN317722_en_US__1icon 提醒：对系统中的任何其他内存 DIMM 重复步骤 2 和 3。



  1. 卸下内置扬声器前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖、 前挡板 和 驱动器固定框架

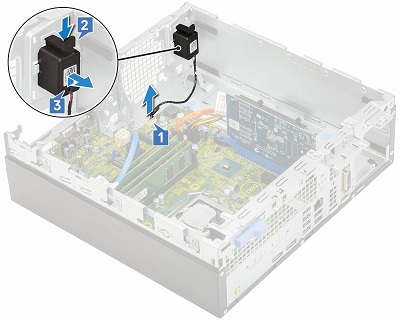

  2. 扬声器位于 PSU 的正面。断开扬声器线缆与主板的连接 [1]

SLN317722_en_US__17CRU_5070_Speaker_SFF_01_BK

  1. 按压扬声器部件顶部的释放卡舌 [2]，然后将部件提离机箱 [3]



  1. 卸下电源设备 (PSU) 前的拆卸前说明：

    1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份

    2. 断开计算机上连接的所有电话线、网线或 USB 线缆

    3. 断开计算机以及所有连接设备的电源插头

    4. 请卸下系统护盖、 前挡板 和 驱动器固定框架

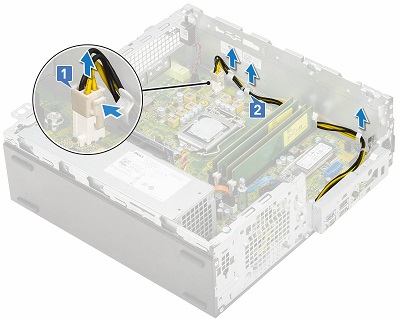

  2. 断开方形电源连接器与系统右后角的连接 [1]，然后从机箱周围拔下线缆 [2]

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. 拧下将 PSU 从 PC [1] 背面固定的三 （3） 颗螺钉，然后断开电源连接器与内存 [2] 前面的主板的连接，然后将电源线提离系统 [3]

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. 向 PC 正面按压 PSU [4] 和 PSU 前的蓝色释放卡舌，然后将其提离系统 [5]

如果您需要更多帮助，请联系技术支持。
与我们联系 返回 OptiPlex 5070 拆卸内容页面
