OptiPlex 7070 MFF(Micro Form Factor) CRU(Customer Replaceable Unit) 분해 분리 가이드

시스템 커버를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

시스템 후면에 커버를 고정하고 있는 손잡이 나사를 풉니다.

커버를 시스템 전면을 향해 당겨 컴퓨터에서 들어 올립니다.

2.5" 하드 디스크 드라이브를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버를 분리합니다.

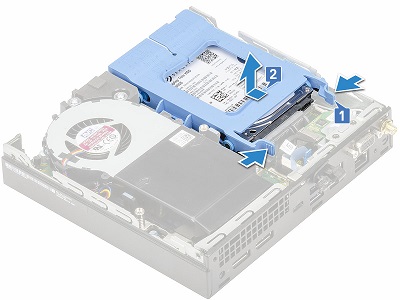

2.5" 하드 드라이브 어셈블리는 시스템의 왼쪽 전면 모서리에 있습니다. 어셈블리 후면의 파란색 탭을 함께 누릅니다[1].

어셈블리를 컴퓨터 전면을 향해 당겨 들어 올려 컴퓨터에서 꺼냅니다[2].

하드 드라이브를 어셈블리 브래킷에 고정하는 핀을 분리하고 브래킷에서 제거합니다.

방열판 송풍기를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어를 설치하거나 제거하는 동안 항상 모든 데이터가 올바르게 백업되었는지 확인합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

4. 시스템 커버를 분리합니다.

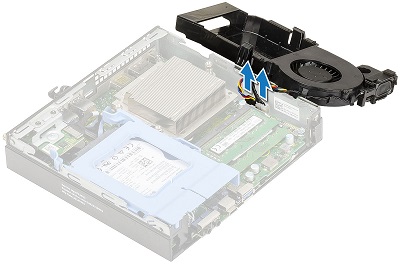

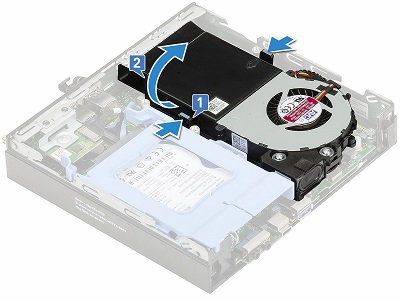

방열판 송풍기는 시스템 오른쪽에 있습니다. 어셈블리의 양쪽에 있는 파란색 탭을 함께 누르고 어셈블리를 밀고 섀시 오른쪽 위로 회전합니다[2].

마더보드에서 팬 및 스피커 케이블을 분리하여 시스템에서 송풍기를 분리합니다.

M.2 SSD 카드를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버 및 하드 드라이브 어셈블리를 제거합니다.

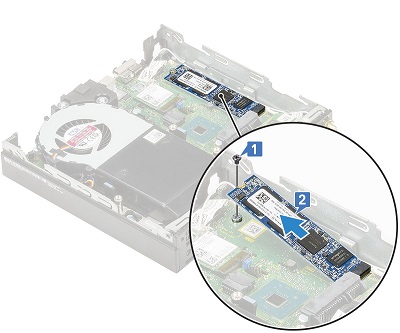

M.2 SSD 카드는 하드 드라이브 어셈블리 아래에 있습니다. 마더보드에 M.2 카드를 고정하고 있는 나사를 분리하고[1] 카드를 잡아 당겨 커넥터에서 꺼냅니다[2].

M.2 SSD 카드를 들어 올려 컴퓨터에서 꺼냅니다.

메모리를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버 및 방열판 송풍기를 제거합니다.

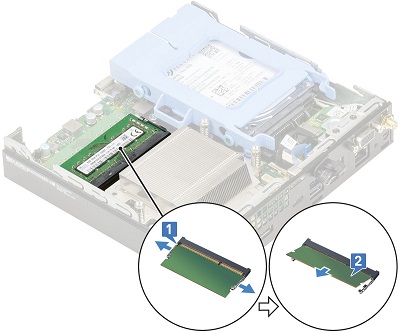

메모리는 방열판 송풍기 아래에 있으며 금속 클립을 당겨 DIMM의 양쪽에서 분리합니다[1].

DIMM을 잡아 당겨 슬롯에서 빼냅니다[2].

코인 셀 배터리를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버를 분리합니다.

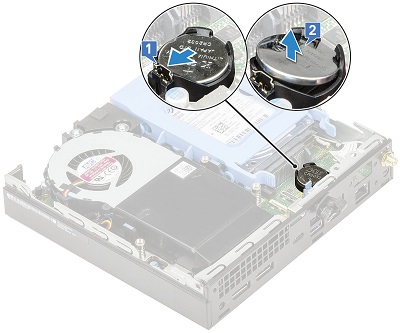

코인 셀 배터리는 하드 드라이브 어셈블리 뒤에 있습니다. 플라스틱 스크라이브를 사용하여 배터리가 튀어나온 후 분리 래치를 아래로 누릅니다[1].

배터리를 들어 올려 커넥터와 시스템에서 꺼냅니다[2].

내부 스피커를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버 및 방열판 송풍기를 제거합니다.

스피커는 방열판 송풍기의 모서리에 부착되어 있습니다. 스피커 케이블을 송풍기 고정 클립에서 연결 해제합니다[1].

스피커 어셈블리를 송풍기에 고정하고 있는 나사 2개를 분리하고[2] 송풍기에서 스피커를 분리합니다[3].

무선 카드(WLAN)를 분리하기 전에 따라야 할 분리 전 지침:

1. 하드웨어 설치 또는 분리 시 항상 모든 데이터를 적절하게 백업해 두어야 합니다.

2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

3. 전기 콘센트에서 컴퓨터 및 연결된 모든 디바이스의 케이블을 뽑습니다.

4. 시스템 커버 및 하드 드라이브 어셈블리를 제거합니다.

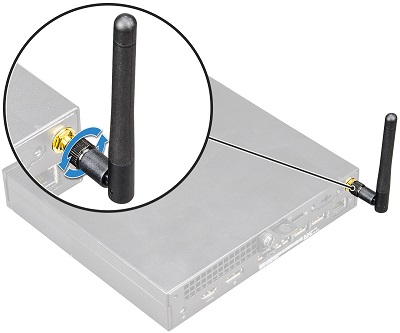

안테나 나사를 풀어 섀시 후면에서 안테나를 분리합니다.

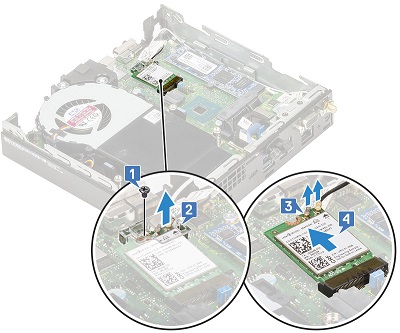

WLAN 카드는 M.2 SSD 카드와 방열판 송풍기 사이에 있습니다. 플라스틱 탭을 카드에 고정하는 나사를 분리하고[1] 탭을 분리합니다[2].

카드에서 안테나 케이블을 연결 해제합니다[3](팝 스터드 커넥터이며 약간의 압력으로 꺼짐). 카드를 커넥터에서 당겨 꺼낸 다음[4] 들어 올려 컴퓨터에서 꺼냅니다.
