CloudIQ: Connectrix - Porte con errori - Assistenza per le prestazioni del sistema
Summary: CloudIQ visualizza la pagina "Ports with Errors" all'interno della pagina Monitor > System - Performance/Networking per Connectrix
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms

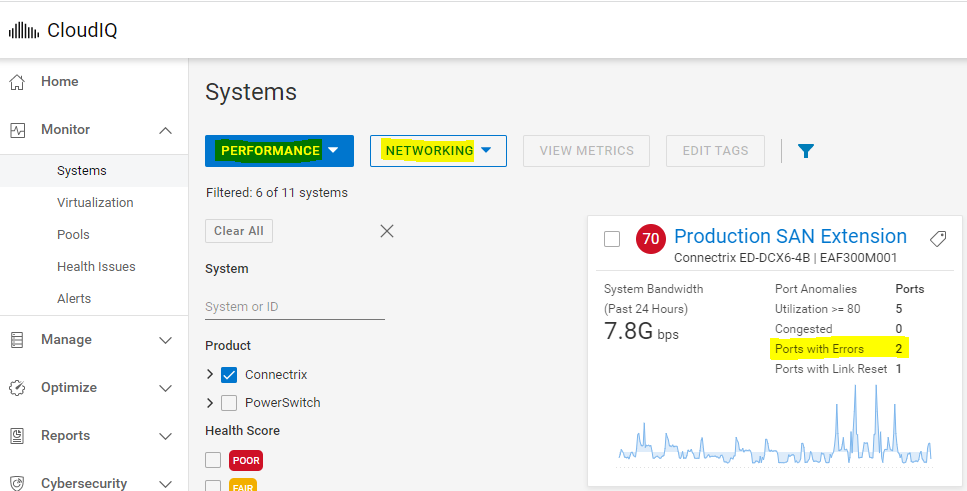

CloudIQ visualizza "Ports with Errors" all'interno della pagina Monitor > System - Performance/Networking per Connectrix.
I dettagli di tali errori trattati in CloudIQ:
I dettagli di tali errori trattati in CloudIQ:
| Errore | Descrizione |
| CISCO | |
| Elimina | numero di frame eliminati da questa porta, inclusi i frame di Classe 2, Classe 3 e Classe F, frame EISL e totali. |
| Errori | numero di errori dovuti a dati danneggiati sul cavo |
| crcFcs | numero di errori CRC (cyclic redundancy check) |
| sconosciutaClasse | numero di frame con errori di classe sconosciuti |
| Troppo Lungo | numero di frame ricevuti più lunghi di 2.140 ottetti |
| tooShort (Troppo Breve) | numero di frame ricevuti più brevi di 28 ottetti |
| timeoutDiscards | numero di frame eliminati da questa porta a causa del timeout |
| creditlos | il numero di perdite di credito si è verificata mentre la coda Rx non era vuota |
| ol di ingresso | numero di sequenze offline ricevute |
| inputNos | numero di sequenze non operative ricevute |
| inputLoopInits | numero di procedure di inizializzazione del loop ricevute |
| outputols | numero di sequenze offline trasmesse |
| outputNos | numero di sequenze non operative trasmesse |
| outputLoopInits | numero di procedure di inizializzazione del loop trasmesse |
| Guasti del collegamento | numero di errori di collegamento su questa porta |
| syncLosses | numero di istanze di perdita di sincronizzazione rilevate in questa porta |
| livello di segnale | numero di istanze di perdita di segnale rilevate in questa porta |
| frameBusy | Numero di frame F_BSY (fabric occupato) generati |
| frameReiettato | Numero di frame F_RJT (fabric frame reject) generati |
| primitiveSequenceProtocolErrori | numero di errori di protocollo della sequenza primitiva rilevati su questa porta |
| invalidTransmissionWords | numero di parole di trasmissione non valide ricevute a questa porta |
| delimiterErrori | numero di delimitatori di frame non validi ricevuti in questa porta. Un esempio potrebbe essere un frame con una classe 2 start e una classe 3 alla fine |
| addressIdentifierErrori | numero di frame ricevuti con indirizzi sconosciuti. Un esempio è un SID o DID sconosciuto. Il SID o DID non è noto all'algoritmo di routing |
| FramesRx frammentato | Il numero di volte in cui sono stati ricevuti frame frammentati |
| eofAbortsRx | Il numero di volte in cui sono stati ricevuti frame EoF non validi |
| disparityErrori | numero di errori di disparità ricevuti a questa porta |
| Richiestedi prevenzione | Numero di richieste ELP non riuscite |
| txB2bCreditZero | Il numero di volte in cui è stato trasmesso lo stato zero del credito BB |
| rxB2bCreditZero | Il numero di volte in cui è stato ricevuto zero credito BB |
| eislFrameSdiscarded | Il numero di frame EISL (Enhanced Inter Switch Link) eliminati da questa porta |
| Stato fec | Il numero di frame che sono stati rilevati e corretti correttamente da FEC |
| Memoria fecUncora | Il numero di frame non corretti da FEC |
| class3Discards | Il numero di frame di Classe 3 eliminati da questa porta |
| reimpostazione | indica se si è verificato un reset durante l'intervallo delle metriche |
| BROCCATO | |
| sequenza in uscitaline | numero di sequenze offline ricevute |
| nce inOffline | numero di sequenze offline trasmesse |
| invalidOrderedSets | numero di set ordinati non validi ricevuti |
| frameToo Long | numero di frame ricevuti più lunghi di 2.140 ottetti. Il valore di 2140 è calcolato sulla base di un presupposto di 24 byte di intestazione più 4 byte CRC e 2.112 byte di payload |
| troncatoFrame | numero di frame troncati |
| errori di indirizzo | numero di frame ricevuti con indirizzi sconosciuti. Un esempio è un SID o DID sconosciuto. Il SID o DID non è noto all'algoritmo di routing |
| delimiterErrori | numero di delimitatori di frame non validi ricevuti in questa porta. Un esempio potrebbe essere un frame con una classe 2 start e una classe 3 alla fine |
| codificaErroridisparità | numero di errori di disparità ricevuti a questa porta |
| tooManyRdys | numero di istanze in cui il numero di RDY (pronti) ha superato il numero di frame ricevuti |
| Errori inCrc | numero di errori CRC per tutti i frame ricevuti |
| badEofsReceived | numero di frame con frame EOF danneggiati ricevuti |
| codificaErroriOutsideFrame | numero di errori di codifica o disparità all'esterno dei frame ricevuti |
| llcs | numero di frame di Link Control (LCS) ricevuti |
| input BufferFull | numero di transizioni in entrata e in uscita dello stato completo del buffer di input |
| Guasti del collegamento | numero di errori di collegamento su questa porta |
| crcErrori | numero di volte in cui il CRC in un frame non corrisponde al CRC calcolato dal ricevitore. Questo conteggio fa parte del Link Error Status Block (LESB) |
| invalidTransmissionWords | numero di parole di trasmissione non valide ricevute a questa porta |
| primitiveSequenceProtocolErrore | numero di errori di protocollo della sequenza primitiva rilevati su questa porta |
| perditaDisignal | numero di istanze di perdita di segnale rilevate in questa porta |
| lossOfSync | numero di istanze di perdita di sincronizzazione rilevate in questa porta |
| errori pcsBlock | numero di errori di blocco del livello secondario di codifica fisica (PCS). Questo contatore registra le violazioni di codifica su porte da 10 Gbps o 16 Gbps |
| FBusyFrames | Numero di frame F_BSY (fabric occupato) generati |
| fRjtFrame | Numero di frame F_RJT (fabric frame reject) generati |
| class3Discards | Il numero di frame di Classe 3 eliminati da questa porta |
| class3OutDiscards | Il numero di frame di uscita classe 3 eliminati da questa porta |
| reimpostazione | indica se si è verificato un reset durante l'intervallo delle metriche |
Cause
.
Resolution
Le porte con errori vengono attivate in base ai seguenti criteri:
Numero di interfacce di switch che soddisfano uno dei seguenti criteri quando l'ultima raccolta è stata ricavata dallo switch:
Numero di interfacce di switch che soddisfano uno dei seguenti criteri quando l'ultima raccolta è stata ricavata dallo switch:
- Si è verificata una modifica in un contatore di errore dell'interfaccia maggiore o uguale a 100 tra il campione corrente e un campione precedente.
- Maggiore o uguale al 50% degli esempi da una determinata interfaccia nell'ultima ora hanno incrementato un contatore di errore.
- Intervalli di ore superiori o uguali al 50% da una determinata interfaccia nelle ultime 24 ore hanno soddisfatto uno dei criteri sopra indicati.
