Dell OptiPlex 3040 Visual Guide
Summary: У цій статті наведено Візуальний посібник для моделей Dell OptiPlex 3040, Micro, SFF та Mini Tower.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Зміст:
- Передній вигляд мікрошасі (MFF)
- Вид задньої частини Micro Chassis (MFF)
- Малий форм-фактор шасі (SFF) спереду
- Вид задньої частини шасі малого форм-фактора (SFF)
- Вигляд спереду шасі Mini-Tower (MT)
- Вигляд задньої частини шасі Mini-Tower (MT)
Примітка: Для детальнішого опису кожної локації перейдіть до системних інструкцій за адресою www.dell.com/support/manuals.

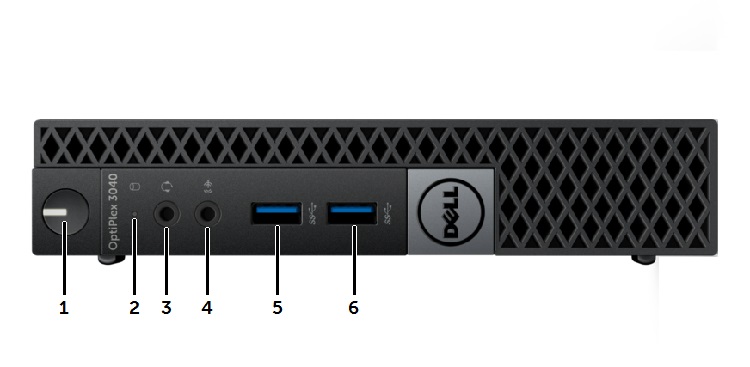

1. Передній вигляд мікрошасі (MFF)
| 1 | Кнопка живлення, лампа живлення | 2 | Світло активності на водінні |
| 3 | Універсальний аудіороз'єм | 4 | Лінійний мікрофонний роз'єм |
| 5 | Роз'єм USB 3.0 | 6 | Роз'єм USB 3.0 |

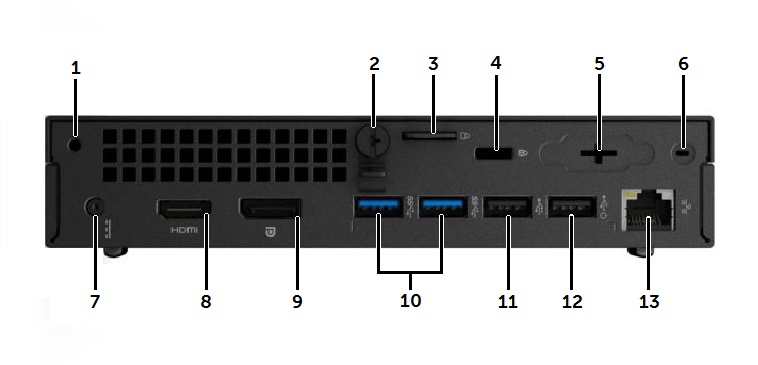

2. Вид задньої частини Micro Chassis (MFF)
| 1 | Отвір для додаткового гвинта | 2 | Гвинт для великого пальця |
| 3 | Кільце безпеки з навісним замком | 4 | Слот Кенсінгтонського шлюзу |
| 5 | Опційний VGA-роз'єм або порт введення/виведення | 6 | Розташування роз'єму SMA для Wi-Fi антени |
| 7 | Роз'єм живлення DC-In | 8 | HDMI-роз'єм |
| 9 | Роз'єм DisplayPort | 10 | Роз'єми USB 3.0 (x2) |
| 11 | USB 2.0 роз'єм | 12 | USB 2.0 роз'єм з функцією Wake |
| 13 | Мережевий роз'єм RJ45 |
3. Малий форм-фактор шасі (SFF) спереду
| 1 | Оптичний привід | 2 | Світлодіод оптичного приводу |
| 3 | Кнопка викиду оптичного приводу | 4 | Отвір для аварійного викиду оптичного приводу |
| 5 | USB 3.0 роз'єм (x2) | 6 | USB 2.0 роз'єм (x2) |
| 7 | Комбінований роз'єм для навушників/мікрофона | 8 | Слот для SD-карти |
| 9 | Кнопка живлення, лампа живлення |
4. Вид задньої частини шасі малого форм-фактора (SFF)
| 1 | Гвинти для великого пальця з розблокуванням кришки | 2 | Мережевий роз'єм RJ45 |
| 3 | Слоти розширення (x2) | 4 | Роз'єм живлення змінного струму |
| 5 | Роз'єм аудіовиходу | 6 | HDMI-роз'єм |
| 7 | Роз'єм DisplayPort | 8 | Опційний VGA-роз'єм або порт вводу/виводу |
| 9 | Роз'єми USB 3.0 (x2) | 10 | USB 2.0 роз'єми (x2) з функцією Wake |
| 11 | Кнопка тестування блоку живлення та світлодіод |

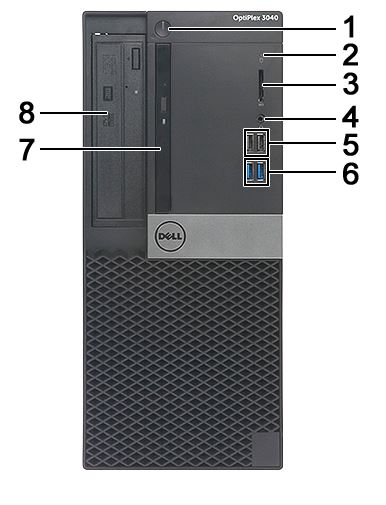

5. Вигляд спереду шасі Mini-Tower (MT)
| 1 | Кнопка живлення та світлодіод живлення | 2 | Світлодіод активності жорсткого диска |
| 3 | Слот для SD-карти | 4 | Комбо-аудіо роз'єм |
| 5 | Роз'єми USB 2.0 (x2) | 6 | Роз'єми USB 3.0 (x2) |
| 7 | Slim Type Drive Bay (опціонально) | 8 | 5,25-дюймовий дисковий відсік (опціонально) |

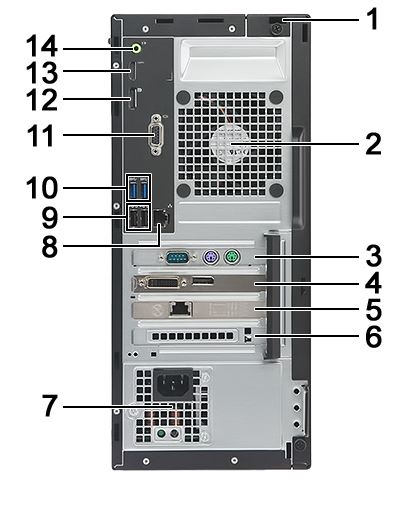

6. Вигляд задньої частини шасі Mini-Tower (MT)
| 1 | Слот Кенсінгтонського шлюзу | 2 | Системний вентилятор |
| 3 | Слот для плати розширення PCIe x1 | 4 | Слот для плати розширення PCIe x16 |
| 5 | Слот для плати розширення PCIe x1 | 6 | Слот для плати розширення PCIe x1 |
| 7 | Блок живлення | 8 | Мережевий роз'єм RJ45 |
| 9 | Роз'єми USB 2.0 (x2) | 10 | Роз'єми USB 3.0 (x2) |
| 11 | Опційний VGA-роз'єм або порт вводу/виводу | 12 | Роз'єм DisplayPort |
| 13 | HDMI-роз'єм | 14 | Роз'єм аудіолінійного виходу |
