Vejledning til fjernelse af dele for CRU'er (enheder, der kan udskiftes af kunden) på OptiPlex 5070 Micro Form Factor (MFF)

Summary: Denne artikel er en vejledning til fjernelse af dele af det stationære mikro formfaktor Dell OptiPlex 5070-system, som det ifølge Dell er nemt for alle at udføre.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Disse vejledninger vil føre dig trin for trin gennem en sikker fjernelse af, hvad der anses for at være CRU-dele (customer replaceable unit) af et OptiPlex 5070 Micro Form Factor (MFF)-system. (CRU'er er de dele af systemet, der ikke kræver en tekniker til fjernelse eller udskiftning.) Vejledningerne vil også indeholde billeder, der viser, hvad det omfatter.

Indholdsfortegnelse:

  1. Vejledning til fjernelse af CRU
  2. Instruktioner til fjernelse



Vejledning til fjernelse



Hvis disse retningslinjer ikke dækker det, du vil gøre, skal du derefter se din systemmanual.

Afsnittet nedenfor indeholder oplysninger om sikker praksis, som du bør tage i betragtning, før du arbejder med elektrisk udstyr.


Tilbage til toppen



Instruktioner til fjernelse



SLN317720_en_US__1icon Bemærk: Klik på titlen på afsnittet, du ønsker at åbne, for at se indholdet.



|



SLN317720_en_US__2ReqTools_E7450_BKeith_01



1 Lille Phillips-skruetrækker 2 Plastiksyl
3 Lille skruetrækker med fladt hoved

SLN317720_en_US__1icon Bemærk: Vær opmærksom på, at hvis du bruger en stor stjerneskruetrækker eller en skruetrækker med lige kærv, kan det medføre skader på skruerne. Sådanne skader vil gøre det umuligt at fjerne skruerne uden særlige redskaber, som ikke er tilgængelige for vores teknikere på stedet.



  1. Instruktioner inden fjernelse af systemdækslet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

  2. Løsn tommelfingerskruen, der fastgør dækslet bag på systemet.

SLN317720_en_US__4CRU_5070_Base_MFF_01_BK

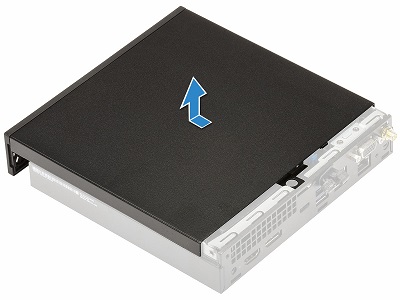

  1. Træk dækslet mod forsiden af systemet, og løft det ud af pc'en.

SLN317720_en_US__5CRU_5070_Base_MFF_02_BK



  1. Instruktioner inden fjernelse af 2,5" harddisken (HDD):

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet

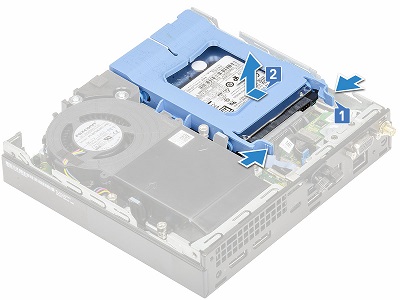

  2. 2,5" harddiskmodulet er placeret i det forreste venstre hjørne af systemet. Tryk de blå tapper bag på modulet sammen [1]

SLN317720_en_US__6CRU_5070_HDD_MFF_01_BK

  1. Træk modulet mod forsiden af pc'en, og løft det op og ud af pc'en [2]

  2. Frigør de ben, der fastgør harddisken til modulbeslaget, og tag den ud af beslaget.



  1. Instruktioner inden fjernelse af kølelegemets blæser:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet

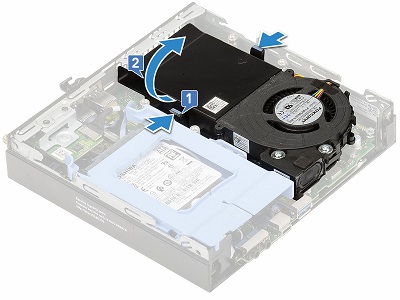

  2. Kølelegemets blæser sidder i højre side af systemet. Tryk de blå tapper på begge sider af modulet sammen, og skub og drej modulet over højre side af kabinettet [2]

SLN317720_en_US__7CRU_5070_Fan_MFF_01_BK

  1. Frakobl blæser-og højttalerkablerne fra bundkortet for at fjerne blæseren fra systemet.

SLN317720_en_US__8CRU_5070_Fan_MFF_02_BK



  1. Instruktioner inden fjernelse af M.2 SSD-kortet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet og harddiskmodulet

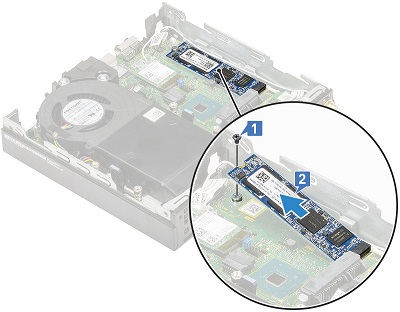

  2. M.2 SSD-kortet er placeret under HDD-modulet. Fjern skruen, der fastgør M.2-kortet til bundkortet [1], og træk kortet ud af stikket [2]

SLN317720_en_US__9CRU_5070_SSD_MFF_01_BK

  1. Løft M.2 SSD-kortet ud af pc'en.



  1. Præ-instruktioner inden fjernelse af hukommelsen:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter systemdækslet og kølelegemets blæser

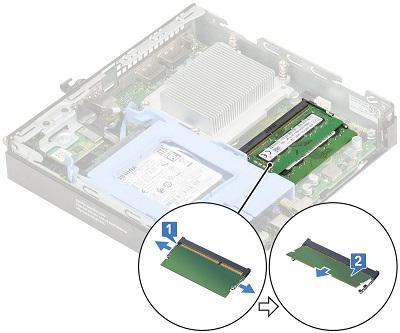

  2. Hukommelsen er placeret under kølelegemets blæser. Træk metalklemmerne væk fra hver side af dimm'en [1]

SLN317720_en_US__10CRU_5070_Memory_MFF_01_BK

  1. Træk dimm-modulet ud af stikket [2]

SLN317720_en_US__1icon Bemærk: Gentag trin 2 og 3 for yderligere hukommelses-dimm'er.



  1. Instruktioner inden fjernelse af knapcellebatteriet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet

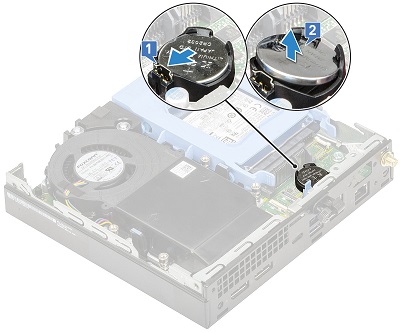

  2. Knapcellebatteriet sidder bag harddiskmodulet, og brug en plastikpen til at trykke ned på frigørelseslåsen, indtil batteriet springer op [1]

SLN317720_en_US__12CRU_5070_Coin_MFF_01_BK

  1. Løft batteriet ud af stikket og systemet [2]



  1. Instruktioner inden fjernelse af den interne højttaler:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter systemdækslet og kølelegemets blæser

  2. Højttaleren er fastgjort til hjørnet af kølelegemeblæseren. Frakobl højtalerkablet fra fastgørelsesklemmerne på blæseren [1]

SLN317720_en_US__13CRU_5070_speaker_MFF_01_BK

  1. Fjern de to (2) skruer, der fastgør højttalermodulet til blæseren [2], og fjern højtaleren fra blæseren [3]



  1. Instruktioner inden fjernelse af det trådløse kort (WLAN):

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet og harddiskmodulet

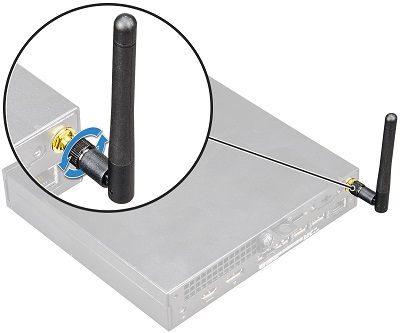

  2. Løsn antenneskruen for at fjerne antennen fra bagsiden af kabinettet.

SLN317720_en_US__14CRU_5070_WLAN_MFF_01_BK

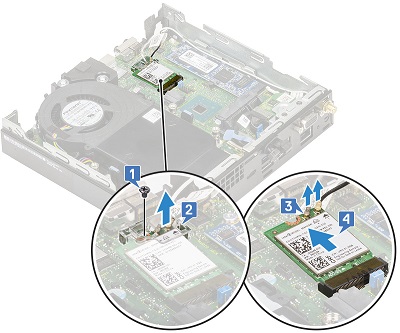

  1. WLAN-kortet sidder mellem M.2 SSD-kortet og kølelegemets blæser. Fjern skruen, der fastgør plastiktappen til kortet [1], og fjern tappen [2].

SLN317720_en_US__15CRU_5070_WLAN_MFF_02_BK

  1. Frakobl antennekablerne fra kortet [3] (disse er popstik og falder af med et lille tryk). Træk kortet ud af stikket [4], og løft det ud af pc'en.

Hvis du har brug for mere hjælp, skal du kontakte teknisk support.
Kontakt os Gå tilbage til indholdssiden for afmontering af OptiPlex 5070
