OptiPlex 5070 MFF(Micro Form Factor) CRU(Customer Replaceable Unit) 분해 분리 가이드

Summary: 이 문서는 Dell이 누구든지 쉽게 사용할 수 있다고 판단하는 Dell Micro Form Factor OptiPlex 5070 데스크탑 시스템의 해당 부품을 분리하는 방법에 대한 가이드입니다.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

이 가이드는 OptiPlex 5070 MFF(Micro Form Factor) 시스템의 CRU(Customer Replaceable Unit) 부품으로 간주되는 부품을 안전하게 분리하는 과정을 단계별로 안내합니다. (CRU는 엔지니어가 분리 또는 교체할 필요가 없는 시스템의 부품입니다.) 이 가이드에는 관련 내용을 참조하는 그림도 포함되어 있습니다.

목차:

  1. CRU 분리 가이드
  2. 분리 지침



분리 가이드



이 가이드에서 원하는 작업 관련 내용을 찾을 수 없는 경우 시스템 설명서를 참조하시기 바랍니다.

아래 문서에서는 전기 장비를 사용하여 작업하기 전에 고려해야 하는 안전 지침에 대한 정보를 제공합니다.


맨 위로 이동



분리 지침



SLN317720_en_US__1icon 참고: 내용을 보려면 아래에서 열고자 하는 섹션의 제목을 클릭하십시오.



|



SLN317720_en_US__2ReqTools_E7450_BKeith_01



1 소형 일자 머리 나사 드라이버 2 플라스틱 스크라이브
3 소형 일자 드라이버

SLN317720_en_US__1icon 참고: 대형 필립스 또는 일자 드라이버를 사용하면 나사 머리가 손상될 수 있으니 유의하십시오. 이렇게 되면 현장지원 엔지니어가 사용할 수 없는 특수 툴이 없으면 분리할 수 없게 됩니다.



  1. 시스템 커버를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

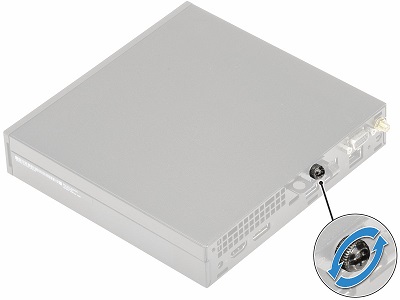

  2. 시스템 후면에 커버를 고정하고 있는 손잡이 나사를 풉니다.

SLN317720_en_US__4CRU_5070_Base_MFF_01_BK

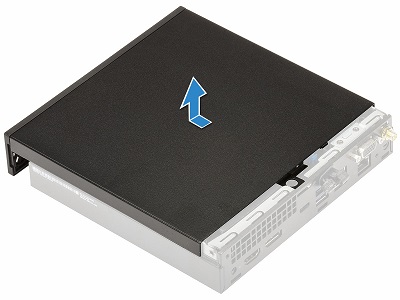

  1. 커버를 시스템 전면을 향해 잡아 당기고 들어 올려 PC에서 꺼냅니다.

SLN317720_en_US__5CRU_5070_Base_MFF_02_BK



  1. 2.5" HDD(Hard Disk Drive)를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버를 분리하십시오.

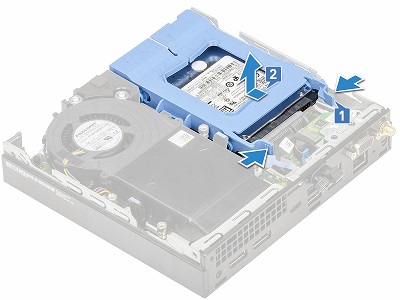

  2. 2.5" HDD 어셈블리는 시스템의 왼쪽 전면 모서리에 있습니다. 어셈블리 후면의 파란색 탭을 함께 누릅니다[1].

SLN317720_en_US__6CRU_5070_HDD_MFF_01_BK

  1. 어셈블리를 PC 전면을 향해 당기고 들어 올려 PC에서 꺼냅니다[2].

  2. 어셈블리 브래킷에 HDD를 고정하고 있는 핀을 분리하고 브래킷에서 분리합니다.



  1. 방열판 송풍기를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버를 분리하십시오.

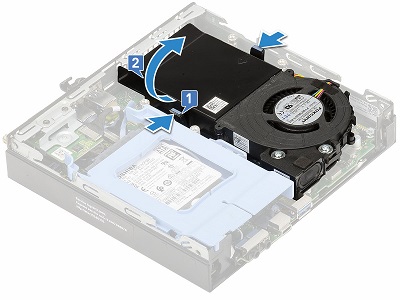

  2. 방열판 송풍기는 시스템의 오른쪽에 있으며 어셈블리 양쪽의 파란색 탭을 함께 누르고 어셈블리를 밀어 섀시 오른쪽 위로 회전합니다[2].

SLN317720_en_US__7CRU_5070_Fan_MFF_01_BK

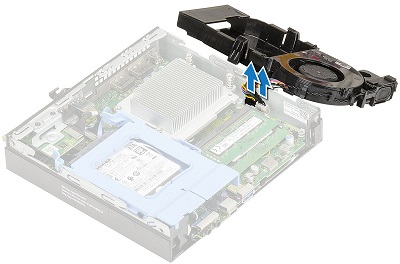

  1. 마더보드에서 팬 및 스피커 케이블을 분리하여 시스템에서 송풍기를 분리합니다.

SLN317720_en_US__8CRU_5070_Fan_MFF_02_BK



  1. M.2 SSD 카드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버 및 HDD 어셈블리를 분리하십시오.

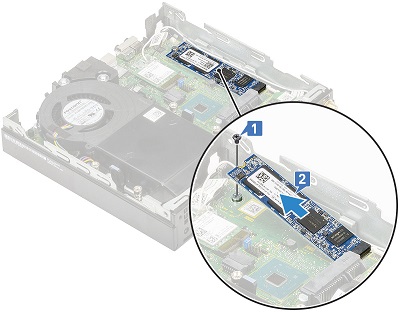

  2. M.2 SSD 카드는 HDD 어셈블리 아래에 있습니다. M.2 카드를 마더보드에 고정하는 나사를 제거하고[1] 커넥터에서 카드를 당겨 꺼냅니다[2].

SLN317720_en_US__9CRU_5070_SSD_MFF_01_BK

  1. M.2 SSD 카드를 들어 올려 PC에서 꺼냅니다.



  1. 메모리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버 및 방열판 송풍기를 분리하십시오.

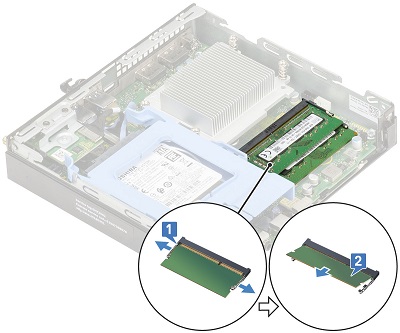

  2. 메모리는 방열판 송풍기 아래에 있습니다. 금속 클립을 DIMM의 양쪽에서 당겨 분리합니다[1].

SLN317720_en_US__10CRU_5070_Memory_MFF_01_BK

  1. DIMM을 슬롯에서 당겨 꺼냅니다[2].

SLN317720_en_US__1icon 참고: 추가 메모리 dimm에 대해 2단계와 3단계를 반복합니다.



  1. 코인 셀 배터리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버를 분리하십시오.

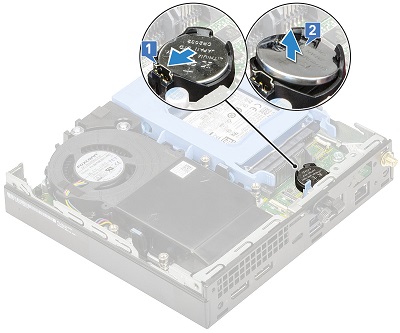

  2. 코인 셀 배터리는 HDD 어셈블리 뒤에 있으며 플라스틱 스크라이브를 사용하여 배터리가 튀어나오기 전까지 릴리스 래치를 아래로 누릅니다[1].

SLN317720_en_US__12CRU_5070_Coin_MFF_01_BK

  1. 배터리를 들어 올려 커넥터와 시스템에서 꺼냅니다[2].



  1. 내부 스피커를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버 및 방열판 송풍기를 분리하십시오.

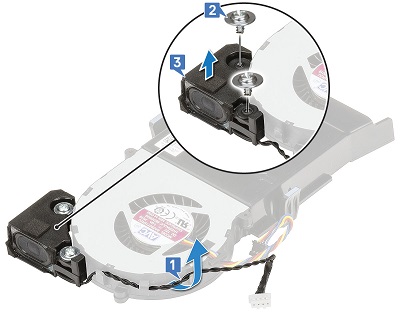

  2. 스피커가 방열판 송풍기의 모서리에 연결되어 있고 스피커 케이블을 송풍기의 고정 클립에서 연결 해제합니다[1].

SLN317720_en_US__13CRU_5070_speaker_MFF_01_BK

  1. 스피커 어셈블리를 송풍기[2]에 고정하는 2개의 나사를 제거하고[2] 송풍기에서 스피커를 제거합니다[3].



  1. WLAN(Wireless Card)을 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버 및 HDD 어셈블리를 분리하십시오.

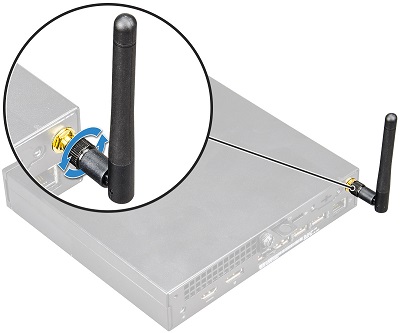

  2. 안테나 나사를 풀어 섀시 후면에서 안테나를 분리합니다.

SLN317720_en_US__14CRU_5070_WLAN_MFF_01_BK

  1. WLAN 카드는 M.2 SSD 카드와 방열판 송풍기 사이에 있으며 플라스틱 탭을 카드에 고정하는 나사를 제거하고[1] 탭을 제거합니다[2].

SLN317720_en_US__15CRU_5070_WLAN_MFF_02_BK

  1. 카드에서 안테나 케이블을 분리합니다[3](팝업 스터드 커넥터이며 약간의 압력으로 꺼짐). 카드를 당겨 커넥터에서 꺼냅니다[4]. 들어 올려 PC에서 꺼냅니다.

추가 지원이 필요하면 기술 지원 부서에 문의하십시오.
연락처 OptiPlex 5070 분해 콘텐츠 페이지로 돌아갑니다.
