Precision Tower 5820: Ilustrowany podręcznik użytkownika komputera
Summary: Ten artykuł to ilustrowany przewodnik po portach zewnętrznych i wewnętrznych oraz funkcjach stacji roboczej Dell Precision 5820 w obudowie typu tower.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Poniższy artykuł zawiera ilustrowany przewodnik po stacji roboczej Precision Tower 5820 oraz wymienia jej porty zewnętrzne i funkcje.
Uwaga: aby dowiedzieć się więcej o poszczególnych lokalizacjach, przejdź do instrukcji systemu na stronie www.dell.com/support
Spis treści:
Widok z przodu
(Rys. 1. Widok z przodu)
| 1 | Wspornik napędu optycznego 5,25" | 2 | Płaski napęd optyczny (ODD) |
| 3 | Złącze słuchawek. | 4 | USB 3.1 typu C Gen1 |
| 5 | Złącze USB 3.1 Gen1 Type-C z funkcją PowerShare | 6 | Złącze USB 3.1 Gen1 × 2 |
| 7 | Gniazdo kart SD | 8 | Wskaźnik LED stanu twardego dysku |
| 9 | Przycisk zasilania |
Widok z tyłu
(Rys. 2 Widok z tyłu)
| 1 | Dioda LED autotestu BIST zasilacza | 2 | Złącze kabla zasilania |
| 3 | Złącze mikrofonu / wejścia liniowego | 4 | Złącze wyjścia liniowego |
| 5 | Złącze szeregowe | 6 | Złącze myszy PS/2 |
| 7 | Złącze klawiatury PS/2 | 8 | Złącze sieciowe (NIC) |
| 9 | Złącze USB 3.1 Gen1 × 5 | 10 | Złącze USB 3.1 Gen1 (obsługuje Smart Power-On) |
| 11 | Gniazda kart rozszerzeń PCIe x6 |
Widoki wewnętrzne
(Rys. 3 Widok wnętrza z góry)
| 1 | Wspornik zasilacza | 2 | Blokada ramki dysku twardego / przycisk qunlock |
| 3 | Wspornik napędu optycznego 5,25" | 4 | Przełącznik czujnika naruszenia obudowy |
| 5 | Uchwyt PCIe | 6 | Bateria pastylkowa |
| 7 | Zasilany procesor graficzny GPU | 8 | Osłona przewodów powietrza |

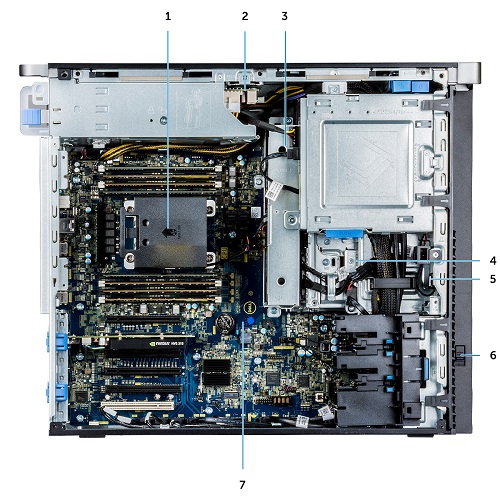

(Rys. 4 Widok wewnętrznej płyty głównej)
| 1 | Radiator | 2 | Płyta rozdzielcza zasilacza |
| 3 | Wentylator dysku twardego | 4 | Wnęka elastyczna |
| 5 | Głośniki | 6 | Zatrzask zwalniający dostęp do napędu |
| 7 | płycie głównej |
Informacje dodatkowe:
- Podręcznik wymiany modułów wymienianych samodzielnie przez klienta (CRU) w komputerze Precision Tower 5820
- Instrukcja obsługi komputera Precision Tower 5820
