Come commutare NVMe per Precision 5820 e 7820 Tower

Summary: Questo articolo descrive i passaggi necessari per installare il kit cliente su Precision 5820/7820 Tower per connettere e abilitare lo storage PCIE-SSD al FlexBay frontale.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Sommario:

  1. Operazioni preliminari
  2. Istruzioni per la rimozione



Operazioni preliminari

L'articolo riportato di seguito offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.

Due coppie affiancate verranno trattate come un singolo FlexBay (Figura 1). Il backplane è costituito da due coppie, quindi deve essere sostituito come un unico FlexBay.

FlexBay
Figura 1. FlexBay


Torna all'inizio



Istruzioni per la rimozione



|

Strumenti consigliati

1 Cacciavite a croce con lunghezza × 20 cm (+ 2 × 200)
2/3 Cacciavite da 2,0/2,5 mm

Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono a disposizione dei nostri ingegneri on-site.



Per sostituire SATA/SAS con SSD PCIe saranno necessari i componenti seguenti.

  1. [575-BBSH] - Modulo M.2 per FlexBay incluso cassetto, tower 58/78/7920 (kit)
    575-BBSH
  2. [750-ABDF] - Conversione da HDD FlexBay a SSD PCIe FlexBay, tower 58/78 (kit)
    750-ABDF



Rimuovere i componenti seguenti prima della sostituzione.

  • Precision 5820 Tower
    • Vai a Precision 5820 Tower System Manual> Rimozione e installazione dei componenti
      • Coperchio > laterale Rimozione del coperchio laterale
      • Manicotto > dell'aria Rimozione del manicotto dell'aria
      • Gruppo dell'unità > del disco rigido Rimozione del supporto HDD
      • Pannello > anteriore Rimozione del pannello anteriore
      • Staffa > ODD da 5,25" Rimozione della staffa ODD da 5,25"
      • Ventola > di sistema Rimozione della ventola di sistema
  • Precision 7820 Tower
    • Vai al manuale > del sistema Precision 7820 Tower Rimozione e installazione dei componenti
      • Coperchio > laterale Rimozione del coperchio laterale
      • Manicotto > dell'aria Rimozione del manicotto dell'aria
      • Gruppo dell'unità > del disco rigido Rimozione del supporto HDD
      • Rimozione della cornice > dell'unità disco rigido Rimozione della cornice HDD
      • Staffa > ODD da 5,25" Rimozione della staffa ODD da 5,25"
      • Unità di elaborazione grafica (GPU) > Rimozione della GPU
      • Ventola > di sistema Rimozione della ventola di sistema



  1. Rimuovere il cavo di alimentazione.
    Rimuovere il cavo di alimentazione
  2. Rimuovere le 3 viti.
    Rimuovere le tre viti
  3. Seguire i cavi sul backplane e rimuovere i cavi inutili dalla porta SATA sulla scheda madre.
    Rimuovere i cavi da SATA

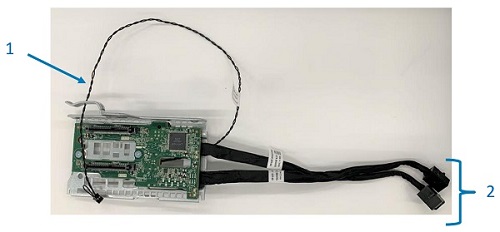

Backplane SSD PCIe
Backplane SSD PCIe

1 Cavo sensore termico
2 Cavo dati


Passaggio per l'installazione del backplane SSD PCIe

  1. Collegare il backplane al sistema.
    Collegare il backplane
  2. Fissare il backplane con le 3 viti.
    Fissare il backplane



Ci sono 3 cavi da collegare.
3 cavi

1 Cavo di alimentazione 2 Cavo dati
3 Cavo sensore termico 4 Un gancio per fissare il cavo del sensore termico


Passaggio per l'installazione dei cavi

  • Installazione del cavo del sensore termico
    1. Fissare il cavo del sensore termico con il gancio.
      Fissare il cavo del sensore termico
    2. Collegare il cavo del sensore termico a TEMP_FLEX0 o TEMP_FLEX1 sulla scheda madre.
      TEMP_FLEX0 o TEMP_FLEX1
  • Installazione del cavo di alimentazione
    1. Collegare il cavo di alimentazione a 6 piedini dall'unità di alimentazione al backplane.
      Collegare il cavo di alimentazione.
  • Installazione del cavo dati
    1. Collegare il cavo dati superiore (U.2_P1) alla porta PCIE1 sulla scheda madre e il cavo dati inferiore (U.2_P0) alla porta PCIE0 sulla scheda madre.
      Installazione del cavo dati
      • Il connettore per Precision 5820 si trova accanto alla CPU
        Connettore per Precision 5820
      • Il connettore per Precision 7820 si trova accanto all'unità di alimentazione
        Connettore per Precision 7820



La procedura per installare l'unità SSD M.2 può essere appresa dal seguente video:



Dopo la sostituzione, installare i componenti seguenti.

  • Precision 5820 Tower
    • Vai a Precision 5820 Tower System Manual> Rimozione e installazione dei componenti
      • Ventola > di sistema Installazione della ventola di sistema
      • Staffa > ODD da 5,25" Installazione dell'alloggiamento ODD da 5,25"
      • Pannello > anteriore Installazione del pannello anteriore
      • Gruppo dell'unità > del disco rigido Installazione del supporto HDD
      • Manicotto > dell'aria Installazione del manicotto dell'aria
      • Coperchio > laterale Installazione del coperchio laterale
  • Precision 7820 Tower
    • Vai al manuale > del sistema Precision 7820 Tower Rimozione e installazione dei componenti
      • Ventola > di sistema Installazione della ventola di sistema
      • Unità di elaborazione grafica (GPU) > Installazione della GPU
      • Staffa > ODD da 5,25" Installazione dell'alloggiamento ODD da 5,25"
      • Pannello > anteriore Installazione del pannello anteriore
      • Gruppo dell'unità > del disco rigido Installazione del supporto HDD
      • Manicotto > dell'aria Installazione del manicotto dell'aria
      • Coperchio > laterale Installazione del coperchio laterale
