VNXe: SFP Modülünü değiştirme. (Kullanıcı Tarafından Düzeltilebilir)

Arızalı donanım bileşenini

değiştirmeArızalı donanım parçasını çıkarmak ve yedek donanım parçasını sisteme takmak için aşağıdaki eylemleri gerçekleştirin.

SFP modülünü

değiştirme görevlerinin özetiArızalı bir SFP modülünü değiştirmek için aşağıdaki görevleri, gösterilen sıraya göre tamamlamanız gerekir. Bu belge, her görevi tamamlamak için talimatlar sağlar.

1. Arızalı SFP modülünü bulma
2. SFP modülünü çıkarın
3. Yeni SFP modülünü paketinden çıkarın
4. SFP modülünü takın
5. Yeni SFP modülünün çalıştığını doğrulama

Arızalı SFP modülünü

belirlemeSFP modülleri, disk işlemcisi muhafazasının arkasına takılı belirli Giriş/Çıkış (kişilik) modüllerinde görünür şekilde bulunur.

G/Ç modülü, etiketli bağlantı noktalarına takılı SFP modüllerini içerir; E0, E1, E2, E3.


Örneğin: Fiber Kanal G/Ç modülü ve etiketli bağlantı noktaları

SFP modülünü

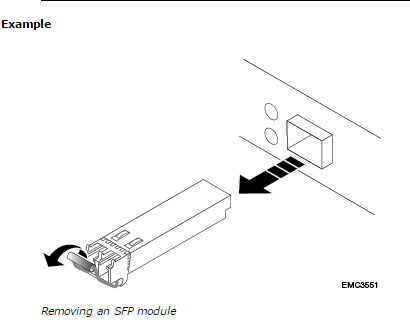

çıkarmaProsedür

1. SFP'ye bağlı kablo varsa kabloyu çıkarın.
2. Yaylı serbest bırakma mandalını yavaşça aşağı itin.
3. Mandalı basılı tutarken SFP modülünü yavaşça dışarı çekin.

Dikkat
GÇ modülünü çıkarmayın. GÇ modülünün çıkarılması, depolama işlemcisinin hemen yeniden başlatılmasına neden olur.


Parçayı

paketinden çıkarmaProsedür

1. ESD eldivenleri takın veya bileğinize ve parçayı taktığınız muhafazaya bir ESD bilekliği takın.
2. Parçayı paketten çıkarın ve statik elektrik bulunmayan bir yüzeye yerleştirin.
3. Parça arızalı bir parçanın yedek parçasıysa arızalı parçayı iade etmek için ambalaj malzemelerini saklayın.

SFP modülünü

takmaProsedür

1. Arızalı bir SFP modülünü değiştiriyorsanız yedek SFP modülünün arızalı SFP modülüyle aynı parça numarasına sahip olduğunu doğrulayın.
2. Parça numarası, SFP modülüne takılı bir etikettedir.
3. Yaylı serbest bırakma mandalını yukarı itin ve yeni SFP modülünü güvenli bir şekilde bağlanıncaya kadar bağlantı noktasına kaydırın.
4. Arızalı bir SFP'yi değiştiriyorsanız kabloyu yedek SFP modülüne yeniden bağlayın.

1. Unisphere'de™ System>System Health öğesini seçin.
2. Sistem Bileşeni listesinden veya grafik görünümden parçayı seçin:

• Sistem Bileşenleri listesinde, parça bir durum Tamam simgesiyle işaretlenmelidir:
• Grafik görünümde, parça yeşil renkle vurgulanmalıdır.

1. Arızalı parçayı yedek parçanın yer aldığı gönderi kutusunda paketleyin ve kutuyu kapatın.
2. Arızalı parçayı, yedek parçayla birlikte verilen talimatlarda açıklandığı şekilde servis sağlayıcınıza gönderin.
3. [İsteğe bağlı] Müşteri tarafından değiştirilebilir parçaların iadesi hakkında daha fazla bilgi için Unisphere'den Destek> öğesine tıklayın Daha fazla yardıma mı ihtiyacınız var? >Müşteri Tarafından Değiştirilebilen Parçalar> EMC Çevrimiçi Destek web sitesine girmek için Müşteri Tarafından Değiştirilebilir Parçaları iade edin.

          Ekranınızda Müşteri tarafından değiştirilebilen bir parçayı iade et seçeneği gösterilmiyorsa sonraki adımlarda ne yapmanız gerektiğini öğrenmek için servis sağlayıcınızla iletişime geçin.
