OptiPlex 7780: Obrazová příručka k počítači
Summary: Následující článek obsahuje obrazovou příručku ke stolnímu počítači OptiPlex 7780 All In One (AIO). Obsahuje seznam externích portů a funkcí vašeho počítače.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Poznámka: Podrobnější popis jednotlivých oblastí najdete v systémových příručkách na webu www.dell.com/support.
Obsah:
Cause
Přední pohled

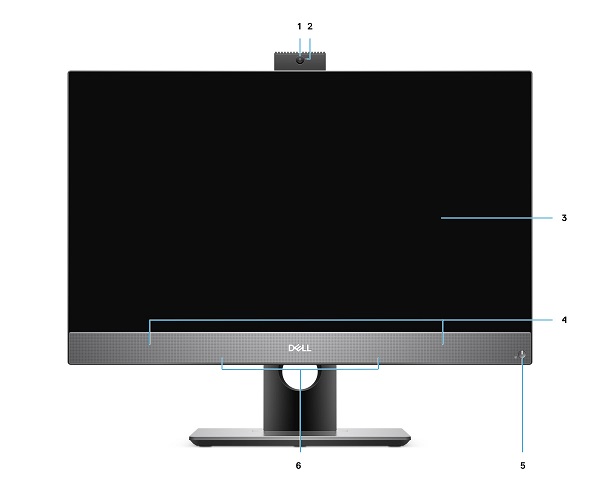

(Obrázek 1: Pohled zepředu)
| 1 | Webkamera s rozlišením Full HD | 2 | Kontrolka LED stavu kamery |
| 3 | Displej | 4 | Reproduktory |
| 5 | Tlačítko napájení a kontrolka LED stavu napájení | 6 | Digitální mikrofony |

(Obrázek 2 : Pohled na vysouvací kameru)
| 1 | Kamera | 2 | Infračervená kamera |
| 3 | Infračervený vysílač | 4 | Kontrolka LED stavu kamery |
Resolution
Pohled ze zadní strany

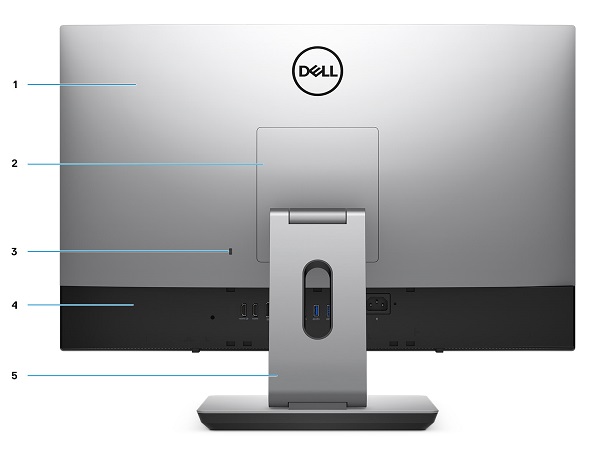

(Obrázek 3 Pohled zezadu)
| 1 | Zadní kryt | 2 | Kryt stojanu |
| 3 | Slot bezpečnostního kabelu Kensington | 4 | Dolní kryt |
| 5 | Stojan |

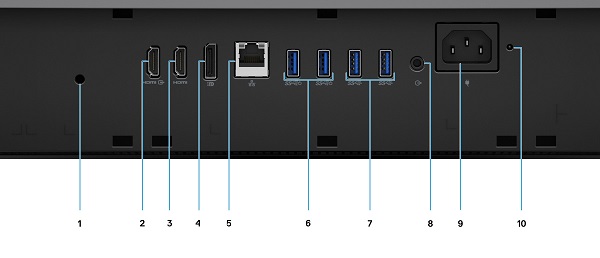

(Obrázek 4 Pohled na zadní porty)
| 1 | Otvor pro šroub v krytu kabelů | 2 | Konektor HDMI-In |
| 3 | Konektor HDMI-Out
|
4 | Konektor DP++ 1.4 / HDCP 2.3 |
| 5 | Konektor sítě Ethernet (NIC) (10/100/1 000 Mb/s) | 6 | Konektor USB 3.2 Gen2 Type-A s funkcí Smart Power On x2 |
| 7 | 2x konektor USB 3.2 Gen2 Type-A | 8 | Konektor zvukového výstupu |
| 9 | Konektor napájení | 10 | Kontrolka LED stavu napájecího zdroje |
Pohled zdola

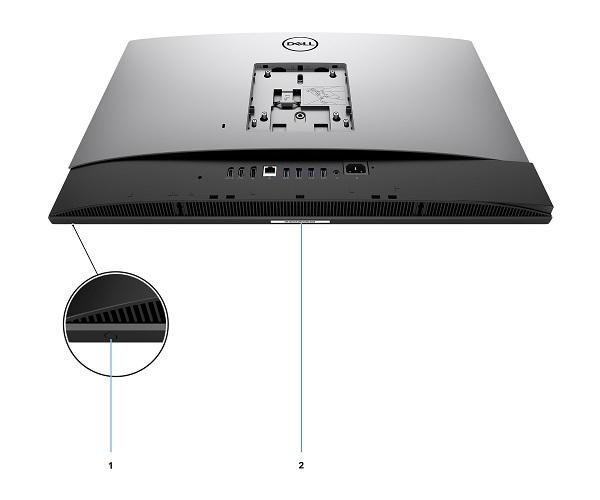

(Obrázek 5 Pohled zdola)
| 1 | Tlačítko automatického integrovaného testu displeje | 2 | Umístění výrobního čísla |
Pohled zleva

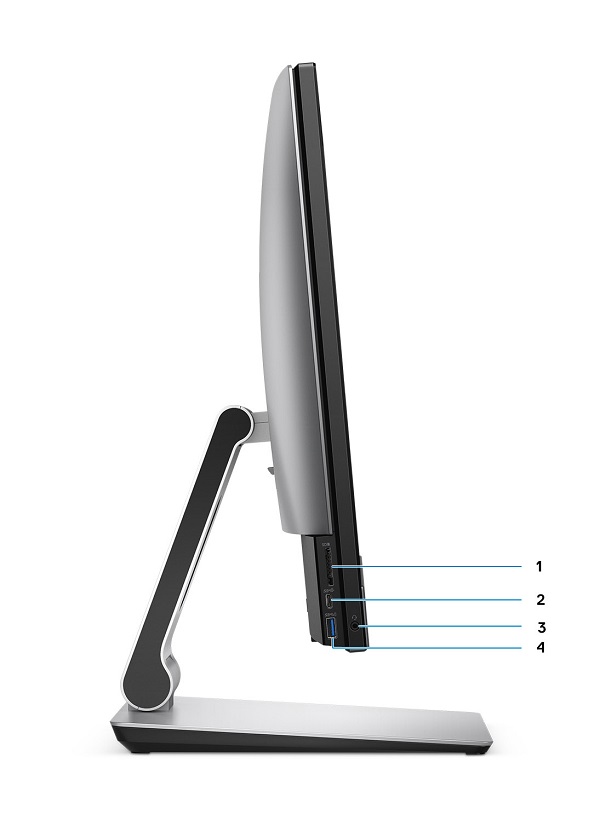

(Obrázek 6 Pohled zleva)
| 1 | Čtečka karet SD 4.0 | 2 | Konektor USB 3.2 Gen2 Type-C |
| 3 | Univerzální zvukový konektor | 4 | Konektor USB 3.2 Gen1 Type-A s funkcí PowerShare |
Pohled zprava

(Obrázek 7 Pohled zprava)
| 1 | Kontrolka LED činnosti pevného disku |
