OptiPlex 7780: Bilgisayarınız için Görsel Rehber

Summary: Aşağıdaki makalede, OptiPlex 7780 Hepsi Bir Arada (AIO) masaüstü bilgisayarınız için görsel bir rehber sağlanmıştır. Bilgisayarınızın harici bağlantı noktalarını ve özelliklerini listeler. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Not: Her bir konumla ilgili daha ayrıntılı bir açıklama için lütfen www.dell.com/support adresinde bulunan sistem kılavuzlarına gidin


İçindekiler:

  1. Önden Görünüm
  2. Arkadan Görünüm
  3. Alttan Görünüm
  4. Soldan Görünüm
  5. Sağdan Görünüm
  6. Ek Bilgi:

Cause

Önden Görünüm



7780 Önden Görünüm

(Şekil 1: Önden Görünüm)



1 Tam HD Web Kamerası 2 Kamera Durumu LED'i
3 Ekran 4 Hoparlörler
5 Güç Düğmesi ve Güç Durumu LED'i 6 Dizi Mikrofonları

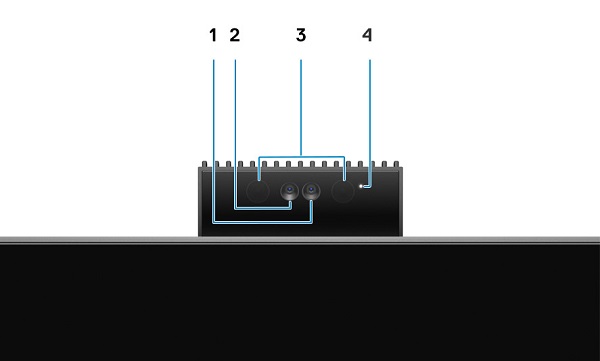

7780 Geri Çekilebilir Kamera Görünümü

(Şekil 2 Geri Çekilebilir Kamera Görünümü)



1 Kamera 2 Kızılötesi Kamera
3 Kızılötesi Verici 4 Kamera Durumu LED'i


Başa Dön

Resolution

Arkadan Görünüm



7780 Arkadan Görünüm

(Şekil 3: Arkadan Görünüm)



1 Arka Kapak 2 Stant Kapağı
3 Kensington Güvenlik Kablosu Yuvası 4 Alt Kapak
5 Stand

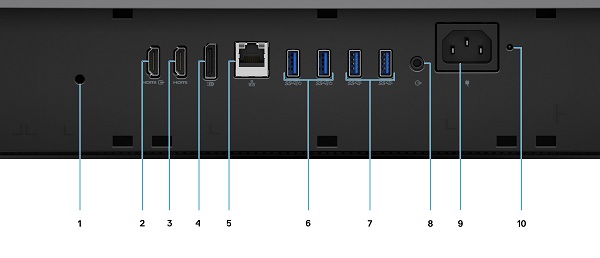

7780 Arka Bağlantı Noktalarının Görünümü

(Şekil 4: Arka Bağlantı Noktalarının Görünümü)



1 Kablo Kapağı Vida Deliği 2 HDMI Giriş Konnektörü
3 HDMI Çıkış Konnektörü
  • UMA Grafik Kartı için HDMI 1.4b
  • Ayrık Grafikler için HDMI 2.0
 4 DP++ 1.4/HDCP 2.3 konnektörü
5 Ethernet (NIC) Konnektörü (10/100/1000 Mb/sn) 6 Smart Power On x2 özellikli USB 3.2 Gen2 Tip A Konnektörü
7 USB 3.2 Gen2 Tip A Konnektörü x2 8 Çıkış Hattı Ses Konnektörü
9 Güç Konektörü 10 PSU Durum LED'i


Başa Dön



Alttan Görünüm

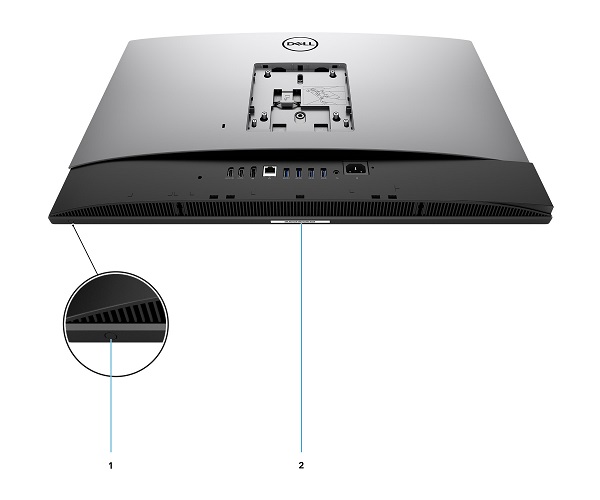

7780 Alttan Görünüm

(Şekil 5: Alttan Görünüm)



1 Ekran Yerleşik Kendi Kendini Sınama Düğmesi 2 Servis Etiketi Konumu


Başa Dön



Soldan Görünüm

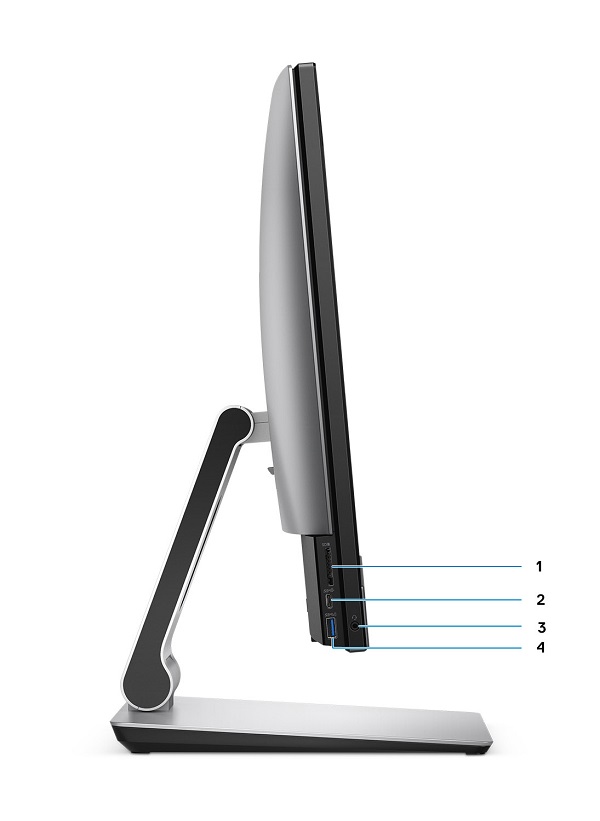

7780 Soldan Görünüm

(Şekil 6: Soldan Görünüm)



1 SD 4.0 Kart Okuyucu 2 2. Nesil USB 3.2 Type-C Konnektörü
3 Evrensel Ses Konnektörü 4 1. Nesil USB 3.2 Type-A Konnektör (PowerShare özellikli)


Başa Dön



Sağdan Görünüm

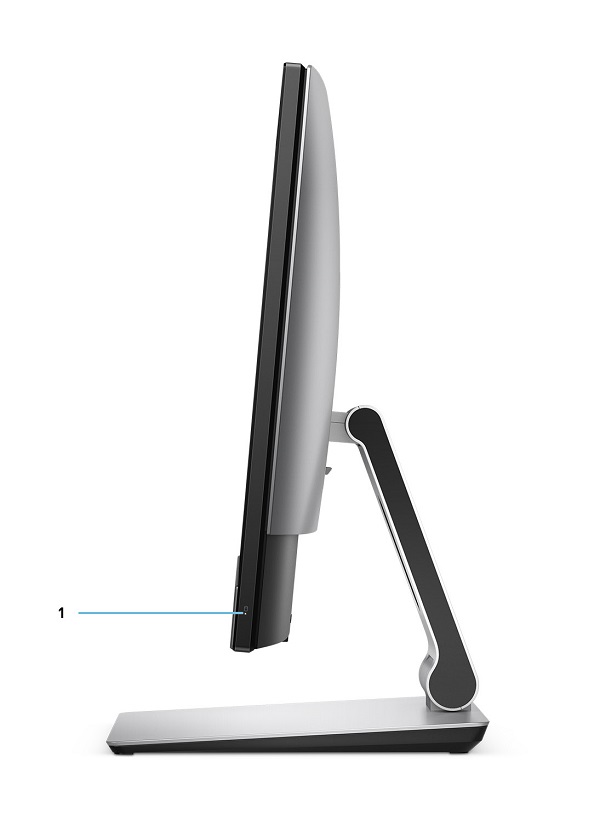

7780 Sağdan Görünüm

(Şekil 7: Sağdan Görünüm)



1 Sabit Sürücü Durum LED'i


Başa Dön

Additional Information


Başa Dön

Affected Products

OptiPlex 7780 All-In-One
