Unisphere PowerMax 10.x:lle: Näin saat laitetason tiedot RESTAPIn kautta

Tässä artikkelissa tarkastellaan, miten voit kerätä laitetason tietoja REST-ohjelmointirajapinnan kautta Unisphereen PowerMax 10.x -esiintymiä varten.

Jokainen RESTAPI-ehdotuspyyntö tarvitsee kolme asiaa:

• URL-osoite
• Puhelun tyyppi
• Hyötykuorma

Jos haluat kerätä volyymitietoja, URL-osoite on seuraava:

• https://< IPorFQDN>:8443/univmax/restapi/suorituskyky/Volume/metrics

Puhelutyyppi on: POST
JSON:n hyötykuorman rakenne on seuraava: (Katso XML-tiedot Additional Information -osasta)

{
"systemId": "000xxxxxxxxx",
"volumeStartRange": "xxxxx",
"volumeEndRange": "xxxxx",
"dataFormat": "Maximum",
"endDate":xxxxxxxxxxxxxx,
"metrics": [
"metric1",
"metric2",
"metric3",
"etc"
],
"startDate": xxxxxxxxxxxxxxx
}

Jokaisella kentällä on vaatimuksia. Tämä koskee kaikkia kutsuja, joissa käytetään seuraavia kenttiä:

• systemId edellyttää järjestelmän sarjanumeron täydellisiä 12 numeroa, ja niiden on oltava lainausmerkeissä.
• VolumeStartRange ja volumeEndRange edellyttävät kumpikin 5-numeroista laitetunnusta, ja sen on oltava lainausmerkeissä. (Kyllä, niitä voi olla useampi kuin yksi.)
• dateFormat voi olla suurin tai keskimääräinen, myös lainausmerkeissä.
• "startDate" ja "endDate" ovat EPOCH-aikaleima millisekunteina (tämä kattaa päivämäärän ja kellonajan).
• "Mittarit" Voit luetella useita mittareita, mutta niiden on oltava lainausmerkeissä ja erotettava pilkulla.

Kun sinulla on kelvollinen URL-osoite, puhelutyyppi ja tietosisältö, sinulla on kelvollinen puhelu. Äänenvoimakkuusmittareita varten taustalla olevalle laitteelle on kuitenkin lisärajoituksia:

• Tilavuuden on oltava SG: ssä.
• SG: n on oltava MV: ssä.
• SG:n on oltava "Storage group real-time" -mittaustietojen keräysluettelossa järjestelmärekisteröinneissä.

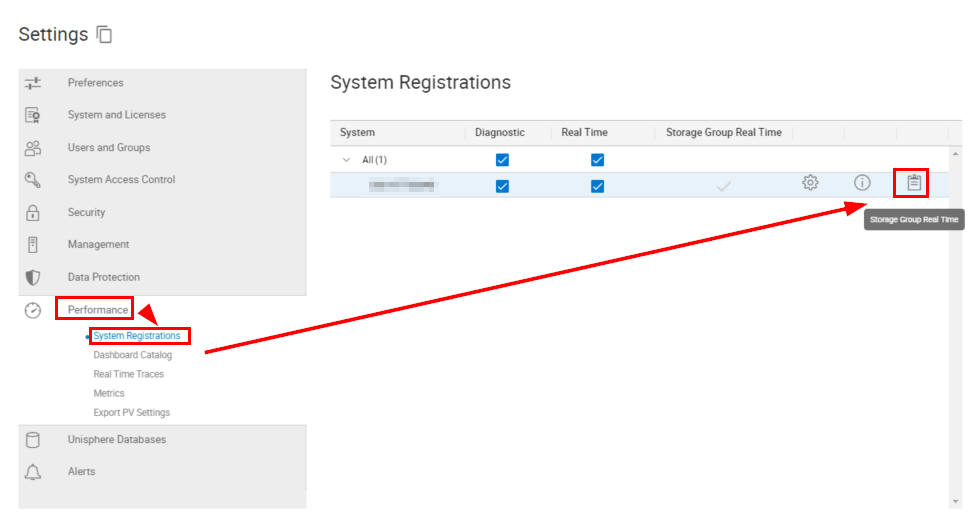

• SG:n lisääminen reaaliaikaiseen on seuraava: Asetukset >Suorituskyky>Järjestelmän rekisteröinti> Klikkaa leikepöytää

• Lopuksi aikaväli EI SAA olla yli 60 minuuttia.
  • Kun rakennat EPOCK-aikoja millisekunneissa, varmista, että alkamis- ja päättymispäivien välillä on enintään 60 minuuttia.
  • Puhelutestauksen aikana on suositeltavaa käyttää pienempää aikaikkunaa, esimerkiksi viittä minuuttia.

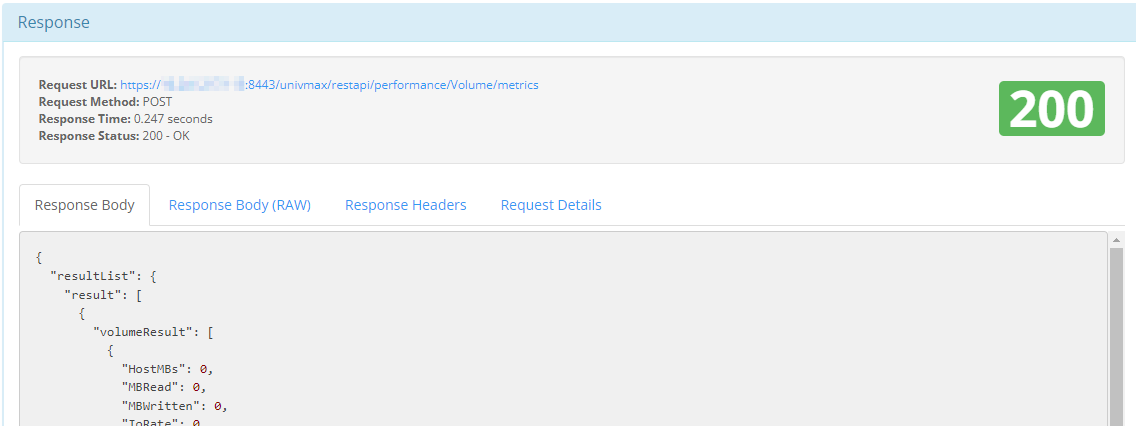

Kun kaikki rajoitukset täyttyvät, voit suorittaa puhelun ja saada HTTP 200 -vastauskoodin, joka sisältää laitteen tiedot:



Tässä on joitakin lisätietoja, joita voidaan tarvita:

XML-tietosisältömuoto laitetason metrikutsulle:

<volumeParam xmlns="http://www.emc.com/em/2012/07/univmax/restapi/performance">
  <startDate>...</startDate>
  <endDate>...</endDate>
  <systemId>...</systemId>
  <volumeStartRange>...</volumeStartRange>
  <volumeEndRange>...</volumeEndRange>
  <commaSeparatedStorageGroupList>...</commaSeparatedStorageGroupList>
  <dataFormat>...</dataFormat>
  <metrics>...</metrics>
</volumeParam>

Jos haluat nähdä kaikki 10.x:n tärkeimmät muutokset, katso seuraavaa: what-s-new-in-powermax-rest-api

RESTAPIn osalta Unisphere-version dokumentaatio voidaan kerätä seuraavasti. Tämä dokumentaatio voi auttaa löytämään puheluihin tarvittavat tiedot ja hyötykuormarakenteen.

1. Lataa RESTAPI docs -tiedosto siirtymällä osoitteeseen:
   • https://UNIVMAX_IP:UNIVMAX_PORT/univmax/restapi/docs
   • UNIVMAX_IP on IP-osoite, ja UNIVMAX_PORT on Unispherea käyttävän isännän portti.
2. Siirrä tiedosto sijaintiin, jossa haluat säilyttää dokumentaation.
3. Pura .zip tiedoston sisältö.
4. Etsi purettujen tiedostojen luettelosta tiedosto nimeltä index.html.
5. Avaa "index.html":
   • Muista, missä tämä tiedosto on, koska näin pääset dokumentaatioon.
   • Sen pitäisi avata ikkuna selaimessasi.

Tämän tietämyskannan artikkelin luontihetkellä mahdolliset laitetason mittarit ovat seuraavat:

EPOCH-aikaleimoja voidaan luoda muilla verkkosivustoilla, kuten EPOCHconverter.
Muista, että tämä EI ole Dellin sivusto, joten Dell ei voi hallita sen toimintoja tai tukea.
