Dell Unity: Sådan konfigureres linksammenlægning (kan rettes af brugeren)

Link Aggregation kombinerer flere netværksforbindelser i ét logisk link. Dette giver redundans, hvis en forbindelse mislykkes, og sekundært giver det en vis øget gennemstrømning ved at distribuere trafik på tværs af flere forbindelser.

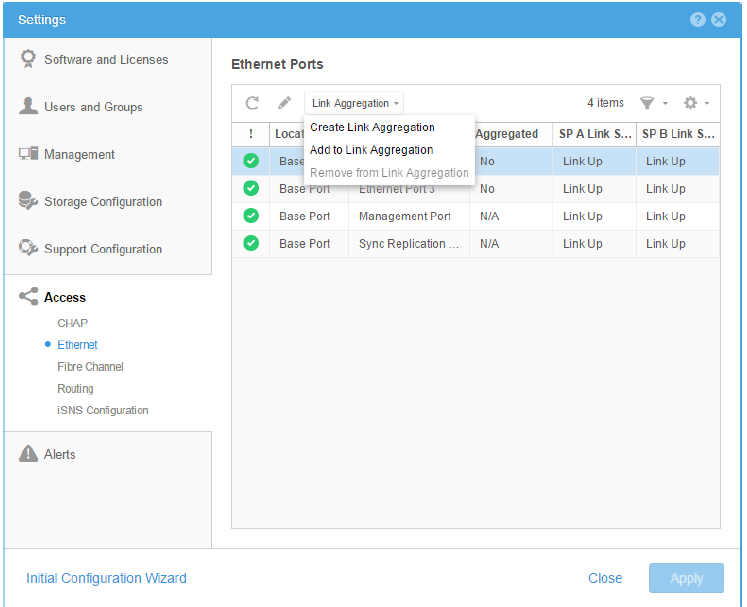

NAS-servere omfatter en eller flere netværksgrænseflader, der er oprettet på Ethernet-portene til værtsadgang. Før du konfigurerer grænseflader på Ethernet-portene, skal du konfigurere linksammenlægning mellem to eller flere porte. Bemærk, at Link Aggregation kun kan bruges til NAS-servergrænseflader, så det er forbudt at forsøge at konfigurere den på Ethernet-porte, der har eksisterende iSCSI-grænseflader. Link Aggregation kan konfigureres på siden Indstillinger fra Unisphere som vist på billedet:

Linksammenlægninger kan konfigureres med to til fire porte. Fra og med Dell Unity OE version 4.2.1 kan linksammenlægninger oprettes ved hjælp af porte fra forskellige I/O-moduler (IOM'er) og også mellem IOM'er og de indbyggede Ethernet-porte. Tidligere kunne kun porte, der tilhører den samme IOM eller indbyggede Ethernet-porte, vælges til at tilføje til en linksammenlægning.  Oprettelse af din linksammenlægning på en enkelt IOM giver ikke IOM-redundans.  Da vi desuden ikke pålideligt kan registrere en "fejl" i en IOM, kan en svigtende IOM muligvis ikke fremkalde SP-failover.

Med andre ord , hvis du vælger at konfigurere Link Aggregation på en enkelt IOM, og hvis denne IOM mislykkes, vil hele linket mislykkes, det vil højst sandsynligt ikke medføre SP-failover, og det vil sandsynligvis resultere i et Data Unavailable (DU)-scenarie.

Dell opfordrer dig på det kraftigste til at konfigurere dine linksammenlægningsopsætninger på tværs af IOM er, ikke isoleret på en enkelt IOM.

Link Aggregation kan kun bruges til NAS-servergrænseflader, så forsøg på at konfigurere den på Ethernet-porte, der har eksisterende iSCSI-grænseflader, er forbudt fra Unity-siden.

Seddel: Når du konfigurerer Link Aggregation, skal du sikre dig, at de samme porte er forbundet på begge SP'er. Dette er nødvendigt, fordi peer-SP i tilfælde af failover bruger de samme porte. Sørg også for, at de relevante switchporte, der er tilsluttet SP erne, også er konfigureret til Link Aggregation. Hvis switchen ikke er konfigureret korrekt, kan der opstå kommunikationsproblemer.  Sørg for, at switch-portene på forbindelserne fra begge SP'er bruger de samme VLAN-adresser, hvis de er konfigureret.

Du kan finde flere oplysninger i denne vejledning om konfiguration af Unity High Availability:
https://dl.dell.com/content/manual42328597-dell-emc-unity-family-configuring-high-availability.pdf?language=en-us
