Latitude 7300: Guide de votre ordinateur en images
Summary: L’article suivant constitue un guide visuel de votre ordinateur portable Latitude 7300 et répertorie les ports externes et les fonctionnalités de votre ordinateur.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Remarque : pour obtenir une description détaillée de chaque emplacement, veuillez vous rendre sur la page des manuels système, sur le site www.dell.com/support
Sommaire :
- Vue avant
- Vue du dessus
- Vue du dessous
- Vue latérale gauche
- Affichage de gauche à droite
- Vue de l'adaptateur CA
- Informations supplémentaires :
Vue avant
(Fig. 1 Vue avant)
| 1 | Émetteur IR | 2 | Commutateur SafeView |
| 3 | Caméra | 4 | Voyant d’état de la Webcam |
| 5 | Émetteur IR | 6 | Matrice de microphone |
| 7 | Panneau d’affichage | 8 | Voyant d'état de la batterie |
Vue du dessus
(Fig. 2 Vue de dessus)
| 1 | Bouton d’alimentation avec lecteur d’empreintes digitales (en option) | 2 | Clavier |
| 3 | Pavé tactile |
Vue du dessous

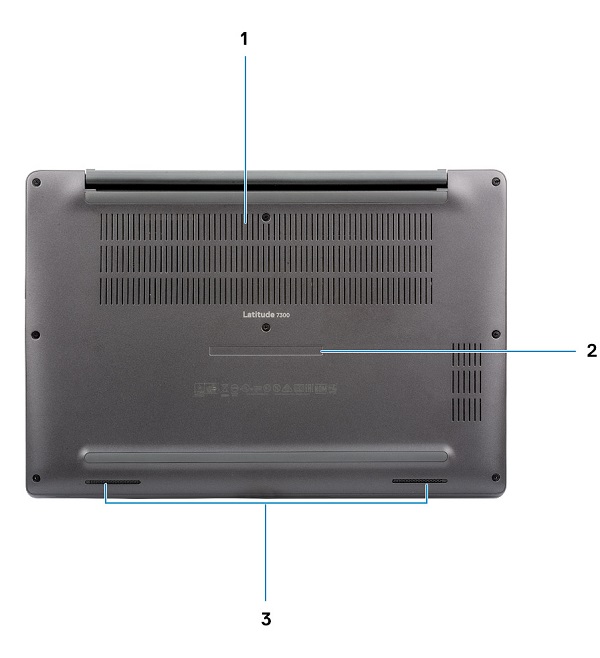

(Fig. 3 Vue de dessous)
| 1 | Évent thermique | 2 | Étiquette de numéro de série |
| 3 | Haut-parleurs |
Vue latérale gauche

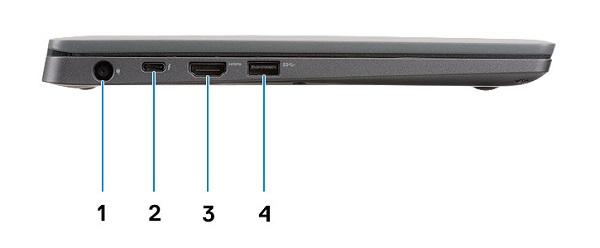

(Fig. 4 Vue du côté gauche)
| 1 | Connecteur de l’adaptateur secteur | 2 | Connecteur USB 3.1 Type-C de 2e génération (Thunderbolt) |
| 3 | Connecteur HDMI 1.4a | 4 | Connecteur USB 3.1 Type-A de 1re génération |
Affichage de gauche à droite
(Fig. 5 Vue du côté droit)
| 1 | Connecteur audio universel | 2 | Lecteur de carte mémoire microSD 4.0 |
| 3 | Logement de carte SIM | 4 | Connecteur USB 3.1 Type-A de 1re génération (compatible PowerShare) |
| 5 | Emplacement de verrou Noble Wedge |
Vue de l'adaptateur CA
(Fig. 7 Adaptateur CA 65 W)
| Type 65 W série E5 | Description |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 3,34 A (continu) |
| Alimentation de sortie | 65 W |
| Tension de sortie | 19,5 VCC |
Cause
Sans objet.
Resolution
Sans objet.
Additional Information
Informations supplémentaires :
- Latitude 7300: Guide de démontage et de retrait des composants remplaçables par l’utilisateur (CRU)
- Manuel d’entretien du Dell Latitude 7300
