Latitude 7300: guida visiva al computer
Summary: Il seguente articolo fornisce una guida visiva al notebook Latitude 7300 con un elenco delle porte esterne e delle funzioni del computer.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com/support
Sommario:
- Vista anteriore
- Vista superiore
- Vista dal basso
- Vista laterale sinistra
- Vista laterale destra
- Vista dell'adattatore CA
- Ulteriori informazioni:
Vista anteriore

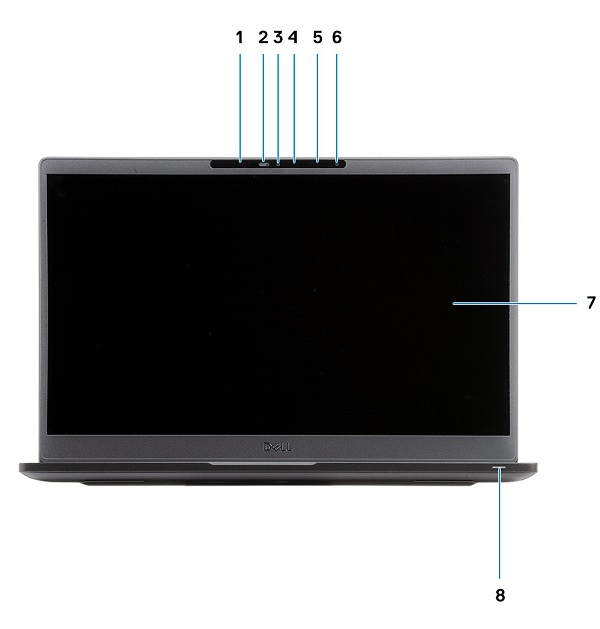

Fig.1. Vista anteriore
| 1 | Emettitore a infrarossi | 2 | Interruttore SafeView |
| 3 | Fotocamera | 4 | LED di stato della videocamera |
| 5 | Emettitore a infrarossi | 6 | Gruppo microfoni |
| 7 | Pannello di visualizzazione | 8 | LED di stato della batteria |
Vista superiore

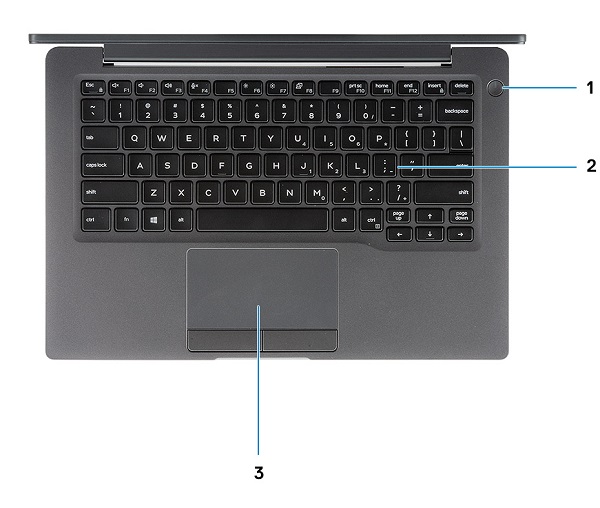

(Fig.2 - Vista superiore)
| 1 | Pulsante di alimentazione con lettore di impronte digitali (opzionale) | 2 | Tastiera |
| 3 | Touchpad |
Vista dal basso

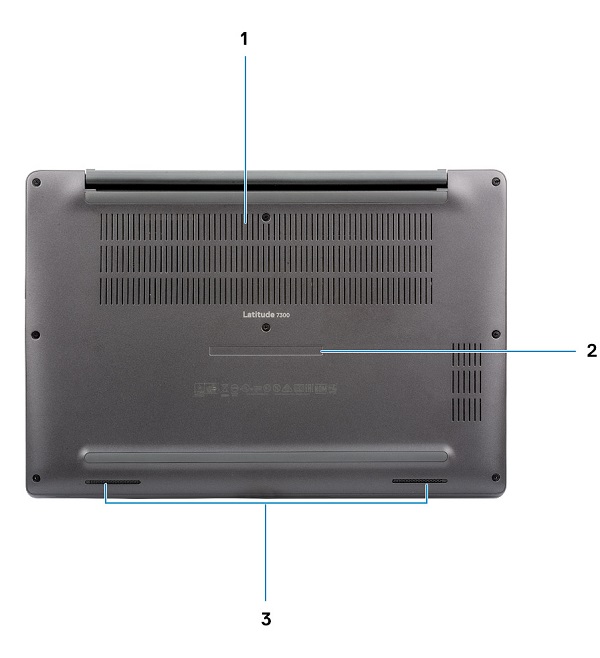

(Fig. 3 - Vista dal basso)
| 1 | Ventola termica | 2 | Etichetta del codice di matricola |
| 3 | Altoparlanti |
Vista laterale sinistra

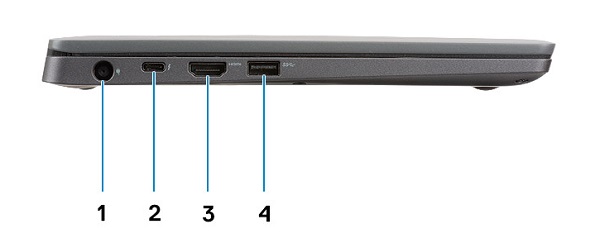

(Fig. 4 - Vista laterale sinistra)
| 1 | Connettore dell'adattatore per l'alimentazione | 2 | Connettore USB Type-C 3.1 Gen2 (Thunderbolt) |
| 3 | Connettore HDMI 1.4a | 4 | Connettore USB Type-A 3.1 Gen1 |
Vista laterale destra

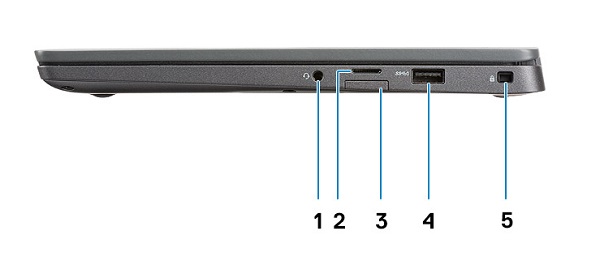

(Fig. 5 - Vista laterale destra)
| 1 | Connettore audio universale | 2 | Lettore di schede di memoria microSD 4.0 |
| 3 | Slot per schede SIM | 4 | Connettore USB Type-A 3.1 Gen1 (compatibile con PowerShare) |
| 5 | Slot per blocco Noble Wedge |
Vista dell'adattatore CA
(Fig.7 Adattatore CA da 65 W)
| Tipo serie E5 da 65 W | Descrizione |
| Tensione di ingresso | Da 100 VAC a 240 VAC |
| Corrente di uscita | 3,34 A (continua) |
| Potenza di uscita | 65 W |
| Tensione di uscita | 19,5 V CC. |
Cause
Not Applicable.
Resolution
Not Applicable.
Additional Information
Ulteriori informazioni:
- Latitude 7300: Guida alla rimozione delle unità sostituibili dal cliente (CRU)
- Manuale di servizio di Dell Latitude 7300
