Latitude 7300: Visuell veiledning til datamaskinen
Summary: Følgende artikkel inneholder en visuell veiledning for den bærbare LATITUDE 7300-PC-en og oppgir datamaskinens eksterne porter og funksjoner.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Merk: Hvis du vil ha en mer detaljert beskrivelse om hver plassering, kan du gå til systemhåndbøkene på www.dell.com/support
Innholdsfortegnelse:
- Sett forfra
- Sett ovenfra
- Sett fra undersiden
- Sett fra venstre side
- Sett fra høyre side
- Visning for strømadapter
- Tilleggsinformasjon:
Sett forfra

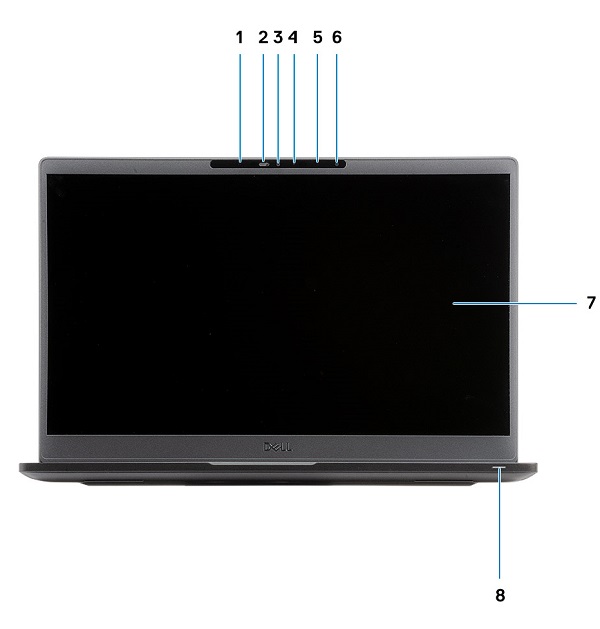

(Fig. 1 Sett forfra)
| 1 | IR-sender | 2 | SafeView-svitsj |
| 3 | Kamera | 4 | Indikatorlampe for kamerastatus |
| 5 | IR-sender | 6 | Mikrofonrekke |
| 7 | Skjermpanel | 8 | LED-lampe for batteristatus |
Sett ovenfra
(Fig. 2 Sett ovenfra)
| 1 | Av/på-knapp med fingeravtrykksleser (valgfri) | 2 | tastatur |
| 3 | Styreplate |
Sett fra undersiden

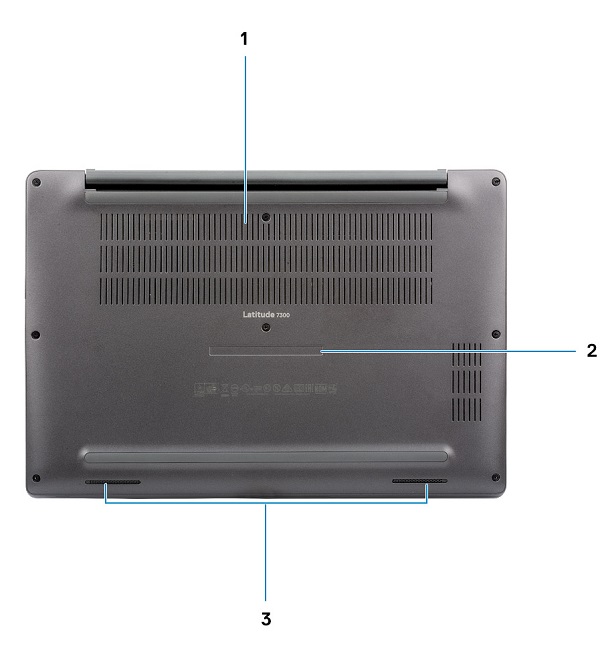

(Fig. 3 Sett fra undersiden)
| 1 | Varmeventil | 2 | Etikett for service-ID |
| 3 | Høyttalere |
Sett fra venstre side

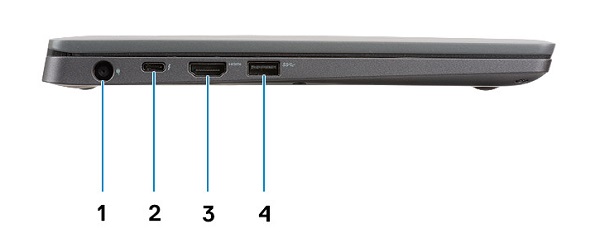

(Fig. 4 Sett fra venstre side)
| 1 | Strømadapterkontakt | 2 | USB Type-C 3.1 Gen2-kontakt (Thunderbolt) |
| 3 | HDMI 1.4a-kontakt | 4 | USB Type-A 3.1 Gen1-kontakt |
Sett fra høyre side

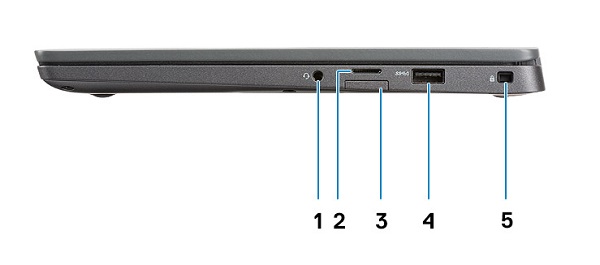

(Fig. 5 Sett fra høyre side)
| 1 | Universell lydkontakt | 2 | microSD 4.0-minnekortleser |
| 3 | SIM-kortspor | 4 | USB Type-A 3.1 Gen1-kontakt (PowerShare-kompatibel) |
| 5 | Spor for Noble-kilelås |
Visning for strømadapter
(Fig. 7 65 Strømadapter)
| Type 65 W E5-serie | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 3,34 A (kontinuerlig) |
| Utgangseffekt | 65 W |
| Utgangsspenning | 19,5 V likestrøm |
Cause
Ikke aktuelt.
Resolution
Ikke aktuelt.
Additional Information
Tilleggsinformasjon:
- Latitude 7300: Demonteringsveiledning for enheter som kan skiftes av kunden (CRU-er)
- Servicehåndbok for Dell Latitude 7300
