Dell Networking: OS9 스위치의 관리 IP에 간헐적으로 Ping 드롭

Summary: Dell 스위치 OS9(Force10 Operating System FTOS) 네트워킹에서 Ping 드롭을 관리합니다.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

영향을 받는 제품:

모든 OS9(FTOS) 스위치


문제:

최종 사용자가 FTOS 스위치의 관리 IP에 액세스할 수 없거나 간헐적인 ping 손실을 보고합니다.


설치:

이 문제는 여러 번 보고되며 일반적으로 설정에 다음이 포함됩니다.

  • 관리 L2 스위치
  • L3 스위치 또는 라우터
  • 데이터 포트의 관리 스위치에 연결된 관리 0/0 아웃오브밴드(OOB) 인터페이스가 있는 FTOS 스위치입니다. L3 스위치 또는 라우터도 데이터 포트에서 관리 스위치에 연결됩니다.
  • 사용자가 L3 스위치 또는 라우터에서 연결하여 업스트림 네트워크에 있는 FTOS 스위치의 관리 IP에 액세스하려고 합니다.


확인:

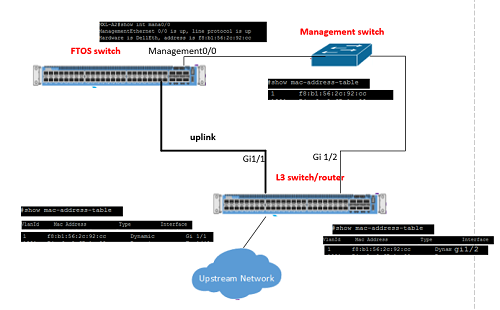

  • 관리 0/0 인터페이스의 MAC 주소(이 예에서는 x:x:x:x:x:92:cc)는 L3 스위치의 동일한 VLAN에서 gi1/1 및 gi1/2 포트 모두에서 학습됩니다.
  • L3 스위치가 패킷을 보내면 2개의 포트 gi1/1 및 gi1/2로 패킷을 보낼 수 있습니다. 일부 패킷은 MAC 주소가 마지막으로 학습된 포트에 따라 포트 gi1/1/1을 통해 전송되고 다른 패킷은 포트 gi1/2를 통해 전송됩니다. 이는 L3 스위치 또는 라우터의 두 포트 간에 MAC 플래핑으로 표시됩니다. FTOS 스위치의 업링크 데이터 포트에서 수신된 패킷이 관리 계층으로 전달되지 않기 때문에 포트 gi1/1로 전송된 패킷은 FTOS 스위치에 의해 삭제됩니다. 이러한 패킷은 대상 관리 0/0 OOB IP 주소에 도달하지 않습니다. 포트 gi1/2를 통해 전송된 패킷이 대상에 도달합니다. 이 플래핑으로 인해 간헐적인 패킷 손실이 발생합니다.
 워크플로우 스크린샷

Cause

전적으로 지원됩니다. 위의 관측 사항 참조

Resolution

해결 방법:

FTOS는 관리 포트와 데이터 포트 모두에 동일한 MAC 주소를 사용합니다. 이는 설계 의도에 의한 것이며 이 설계를 변경할 계획은 없습니다. 관리 및 데이터 트래픽은 네트워크 전체에서 별도의 서브넷 또는 VLAN으로 분리되어야 합니다. OOB 인터페이스는 아웃오브밴드(Out-of-Band)가 아닌 아웃오브밴드(Out-of-Band)여야 합니다.

두 가지 해결 방법이 있습니다.
  • 관리 VLAN은 FTOS 스위치와 L3 스위치 또는 라우터 사이의 트렁크에서 제거해야 합니다.
  • FTOS 스위치의 대역 내 관리를 위해 관리 0/0 인터페이스에서 IP 주소를 제거하고 데이터 VLAN에 배치할 수 있습니다.

Affected Products

OS9, Force10 S2410-01-10GE-24P, Force10 S2410-01-10GE-24CP, Force10 S25N-S50N, Force10 S25-01-GE-24P, Force10 S25-01-GE-24T, Force10 S25-01-GE-24V, Force10 S50-01-GE-48T-V, Force10 S50-01-GE-48T, PowerSwitch S3048-ON, PowerSwitch S4048-ON , PowerSwitch S4810P, PowerSwitch S4810-ON, PowerSwitch S5000, Force10 S55T, Force10 S60-44T, PowerSwitch S6000, PowerSwitch S6000 ON, Force10 Z9000, Dell Networking Z9500, Dell Networking S3100 Series, PowerSwitch S4048T-ON, PowerSwitch S6010-ON, PowerSwitch S6100-ON, PowerSwitch Z9100-ON ...
