Sistema de rede da Dell: Quedas intermitentes de ping para o IP de gerenciamento dos switches OS9

Summary: O ping cai para o gerenciamento no sistema de rede do comutador Dell OS9 (Force10 Operating System FTOS).

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Produtos afetados:

Todos os switches OS9 (FTOS)


Problema:

O usuário final não consegue acessar o IP de gerenciamento de um switch FTOS ou está relatando perda intermitente de ping.


Configuração:

Esse problema é relatado várias vezes, e a configuração geralmente inclui:

  • Switch L2 de gerenciamento
  • Comutador ou roteador L3
  • Switch FTOS com interface fora de banda (OOB) de gerenciamento 0/0 conectada a um switch de gerenciamento em uma porta de dados. O comutador ou roteador L3 também está conectado ao switch de gerenciamento a partir de uma porta de dados.
  • O usuário está tentando acessar o IP de gerenciamento do switch FTOS que está localizado na rede upstream, conectando-se a partir do comutador ou roteador L3.


Observações:

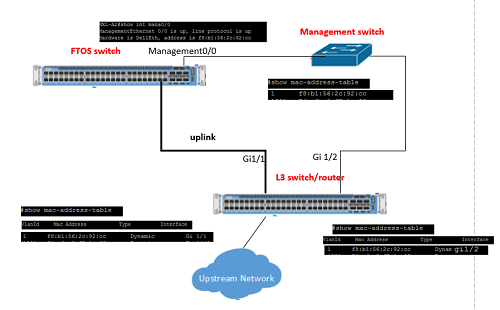

  • O endereço MAC da interface de gerenciamento 0/0 (neste exemplo x:x:x:x:92:cc) é aprendido em ambas as portas gi1/1 e gi1/2 na mesma VLAN do switch L3.
  • Quando o switch L3 envia um pacote, ele pode enviar o pacote para qualquer uma das duas portas gi1/1 e gi1/2. Alguns pacotes são enviados pela porta gi1/1, outros por meio da porta gi1/2, dependendo da porta em que o endereço MAC foi aprendido por último. Isso é visto como uma oscilação de MAC entre duas portas no comutador ou roteador L3. Os pacotes enviados para a porta gi1/1 são descartados pelo switch FTOS porque os pacotes recebidos na porta de dados de uplink do switch FTOS não são encaminhados para o plano de gerenciamento. Esses pacotes não chegam ao endereço IP OOB de gerenciamento de destino 0/0. Os pacotes enviados pela porta gi1/2 chegam ao destino. Essa oscilação cria a perda intermitente de pacotes.
 captura de tela do workflow

Cause

. Veja as observações acima

Resolution

Solução temporária:

O FTOS usa o mesmo endereço MAC para portas de gerenciamento e de dados. Isso é por intenção de design e não há planos para alterar esse design. O gerenciamento e o tráfego de dados devem ser separados em sub-redes ou VLANs separadas na rede completa. A interface OOB deve ser fora de banda, e não fora de banda, de volta para a banda interna.

Há duas soluções temporárias:
  • A VLAN de gerenciamento deve ser removida do tronco entre o switch FTOS e o comutador ou roteador L3.
  • O endereço IP pode ser removido da interface de gerenciamento 0/0 e colocado em uma VLAN de dados para gerenciamento em banda do switch FTOS.

Affected Products

OS9, Force10 S2410-01-10GE-24P, Force10 S2410-01-10GE-24CP, Force10 S25N-S50N, Force10 S25-01-GE-24P, Force10 S25-01-GE-24T, Force10 S25-01-GE-24V, Force10 S50-01-GE-48T-V, Force10 S50-01-GE-48T, PowerSwitch S3048-ON, PowerSwitch S4048-ON , PowerSwitch S4810P, PowerSwitch S4810-ON, PowerSwitch S5000, Force10 S55T, Force10 S60-44T, PowerSwitch S6000, PowerSwitch S6000 ON, Force10 Z9000, Dell Networking Z9500, Dell Networking S3100 Series, PowerSwitch S4048T-ON, PowerSwitch S6010-ON, PowerSwitch S6100-ON, PowerSwitch Z9100-ON ...
