Elección de función activa-en espera de MC-LAG en SONiC de Dell Networking

Summary: En este artículo, se explica la elección de función activa o en espera en MC-LAG en DELL SONiC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Los pares MC-LAG deben estar en modo activo o en espera. Activo o en espera es el concepto de un plano de control. Sin embargo, en el plano de datos, cada par MC-LAG determina la ruta de reenvío de datos individualmente, independientemente de la función.



La función MC-LAG la determina el par según el IPV4 source-ip y peer-ip configurados.

  • Si la source-ip es menor que la peer-ip, la unidad se vuelve activa
  • Si la source-ip es mayor que peer-ip, la unidad pasa a estar en espera



NOTA: La función activa o en espera es independiente del estado operativo del par o del estado de conexión del enlace entre pares. Si el par MC-LAG activo se está reiniciando, el modo de espera no se activa y viceversa.



Por ejemplo: Tenga en cuenta que el switch-1 utiliza la IP de origen 10.0.0.1 y el switch-2 tiene ip de origen 10.0.0.2.

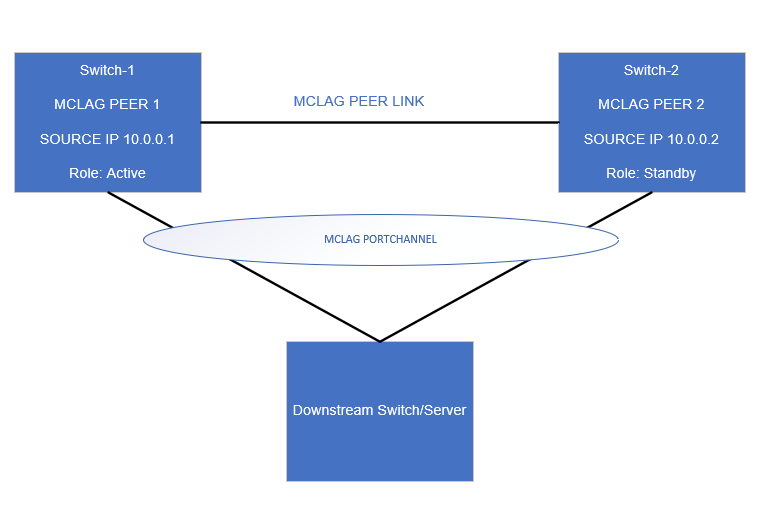

Ejemplo de MCLAG



Configuración de MC-LAG del switch 1

Swicth-1# show running-configuration mclag
!
mclag domain 1
source-ip 10.0.0.1
peer-ip 10.0.0.2
peer-link PortChannel1
mclag-system-mac xx:xx:xx:xx:xx:xx
keepalive-interval 1

Swicth-1# show running-configuration mclag

Domain ID            : 1
Role                 : active
Session Status       : up
Peer Link Status     : up
Source Address       : 10.0.0.1
Peer Address         : 10.0.0.2
Peer Link            : PortChannel1
Keepalive Interval   : 1 secs
Session Timeout      : 30 secs
Delay Restore        : 300 secs
System Mac           : xx:xx:xx:xx:xx:xx
Mclag System Mac     : xx:xx:xx:xx:xx:xx



Dado que el switch-1 tiene una ip de origen más baja (10.0.0.1) que su ip par (10.0.0.2) está tomando la función activa.



Configuración de MC-LAG del switch 2

Swicth-2# show running-configuration mclag
!
mclag domain 1
source-ip 10.0.0.2
peer-ip 10.0.0.1
peer-link PortChannel1
mclag-system-mac xx:xx:xx:xx:xx:xx
keepalive-interval 1

Swicth-2# show running-configuration mclag

Domain ID            : 1
Role                 : standby
Session Status       : up
Peer Link Status     : up
Source Address       : 10.0.0.2
Peer Address         : 10.0.0.1
Peer Link            : PortChannel1
Keepalive Interval   : 1 secs
Session Timeout      : 30 secs
Delay Restore        : 300 secs
System Mac           : xx:xx:xx:xx:xx:xx
Mclag System Mac     : xx:xx:xx:xx:xx:xx



Dado que el switch-2 tiene una ip de origen más alta (10.0.0.2) que su ip par (10.0.0.1) está tomando una función en espera.
