Precision 3640 塔式工作站和 Precision 3640 XE 塔式工作站客户可更换部件 (CRU) 拆卸指南

卸下系统护盖之前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

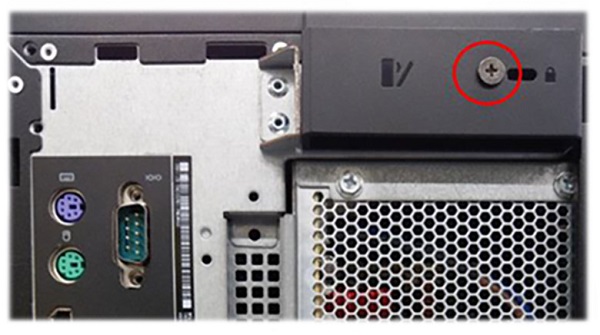

免工具闩锁可能已使用安全螺钉固定。拧下安全螺钉以释放护盖。

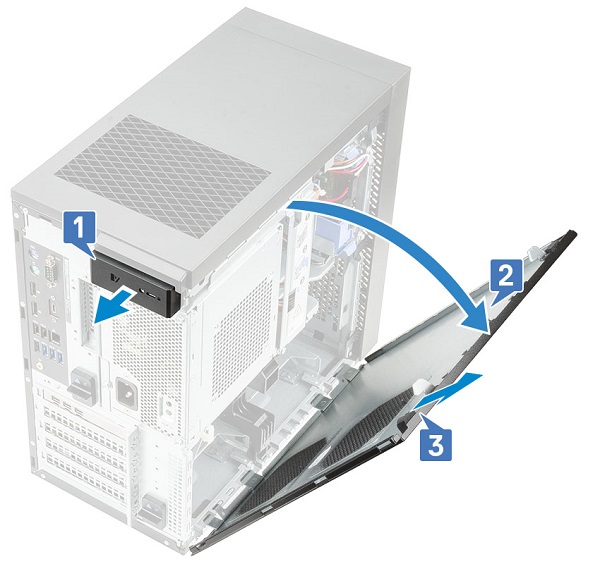

拉出免工具闩锁 [1]，旋转护盖 [2]，然后提起护盖以将其从计算机卸下 [3]。

卸下前挡板前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

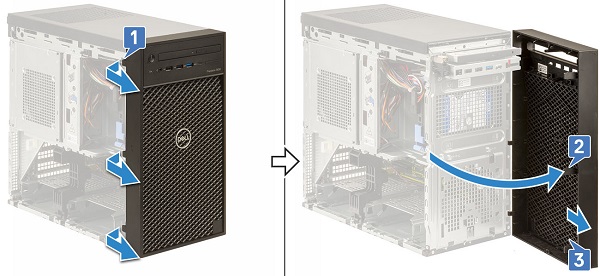

提起固定卡舌 [1]，然后旋转 [2] 并从机箱上的插槽拉出 [3] 前挡板。

卸下 3.5 英寸硬盘前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

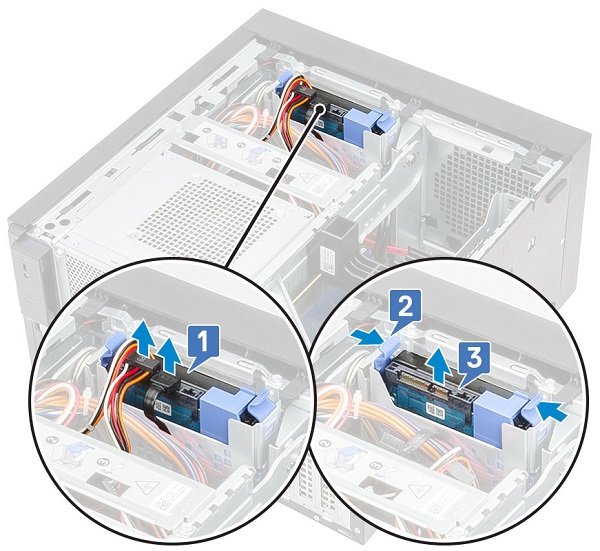

断开数据线缆和电源线与硬盘的连接 [1]。

按下蓝色固定支架卡舌 [2]，然后将硬盘支架从硬盘托架 [3] 中拉出。

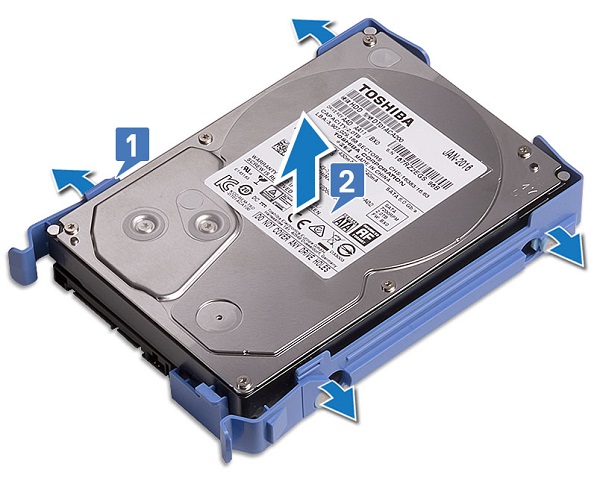

弯曲硬盘支架 [1]，然后将硬盘从硬盘支架 [2] 中卸下。

卸下 2.5 英寸硬盘前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

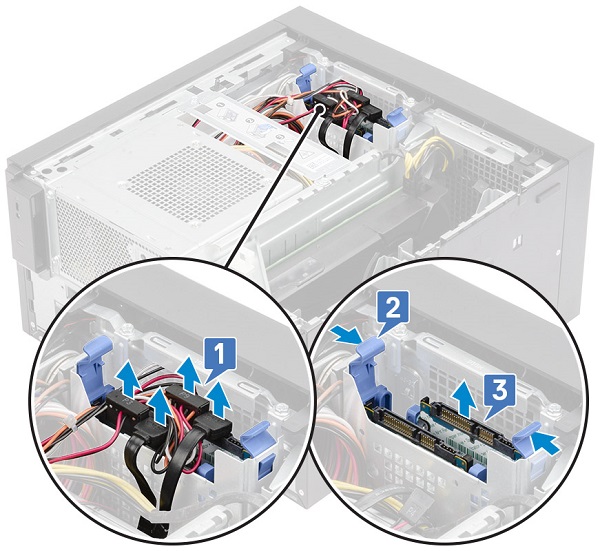

断开数据线和电源线与硬盘上相应接口的连接 [1]。

按下蓝色固定支架卡舌 [2]，然后将硬盘支架从硬盘托架 [3] 中拉出。

断开数据线和电源线与硬盘上相应接口的连接 [1]。

按住蓝色固定支架卡舌，然后将硬盘支架从硬盘托架 [2] 底部拉出。

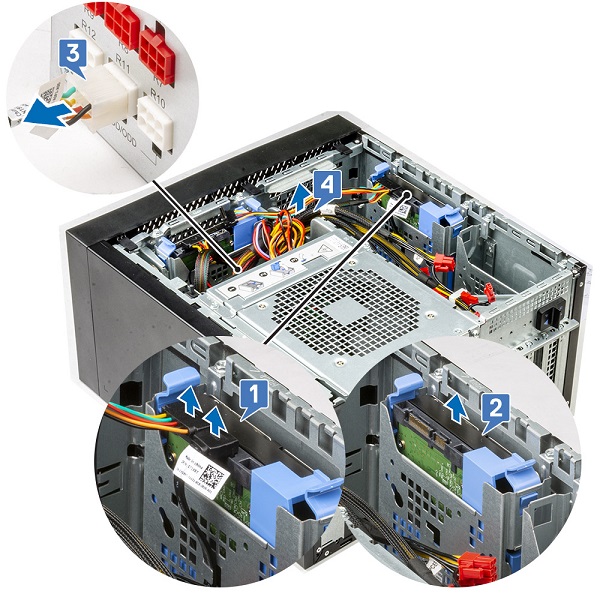

从 PSU 的接头上拔下 SATA 电源线 [3]。

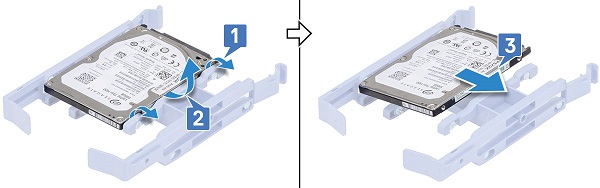

弯曲硬盘支架 [1]，提起硬盘 [2]，然后从硬盘支架滑出 [3]。

打开 PSU 转轴前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

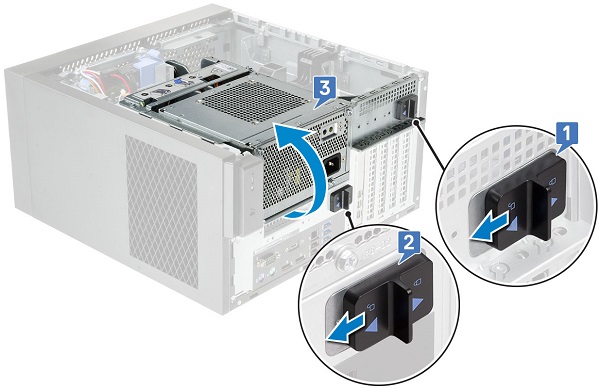

解锁 PSU 免工具闩锁 [1, 2]。

旋转 PSU 转轴，如图所示 [3]。

卸下扩展卡前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

在双显卡配置中断开 VGA 电源线与显卡的连接 [1]。

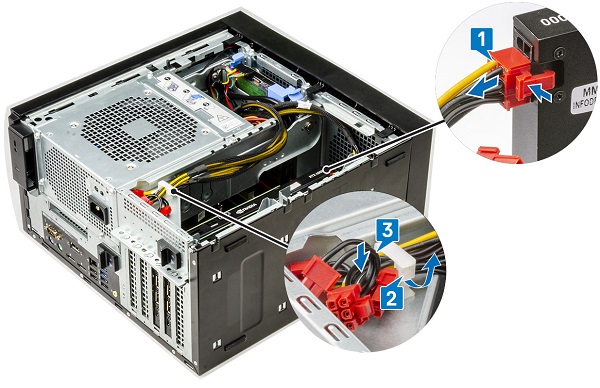

提起塑料闩锁以释放线缆 [2]，然后从卡舌卸下线缆 [3]。

打开 PSU 转轴。

按下释放固定夹，然后断开显卡电源线与显卡上接口的连接 [1]。

提起位于显卡上的 PCIe 固定器的一侧 [2]。

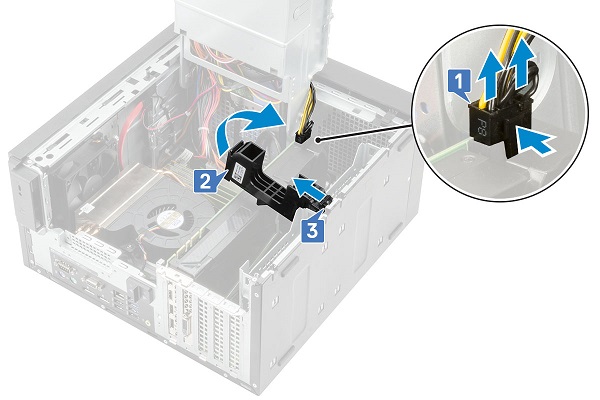

滑动 PCIe 固定器，以从机箱上的插槽释放 PCIe 固定器上的卡舌 [3]。

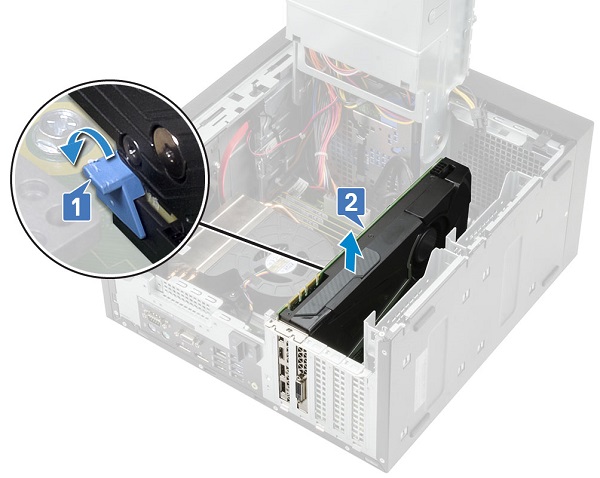

将卡固定闩锁推离显卡 [1]，然后将显卡从计算机中拔出 [2]。

卸下内存前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

按下内存模块两侧的内存模块固定卡舌。

将内存模块提离系统主板上的连接器。

卸下纽扣电池前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

5. 打开 PSU 转轴。

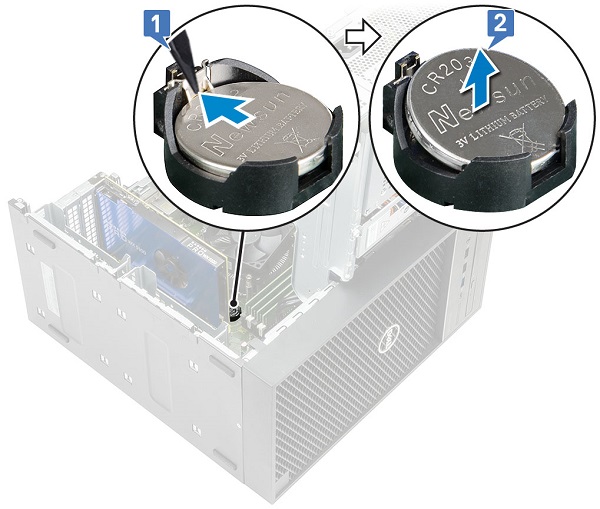

按下免工具闩锁，直至钮扣电池弹起 [1]。

从系统主板上的连接器取下纽扣电池 [2]。

卸下内置扬声器前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

5. 打开 PSU 转轴。

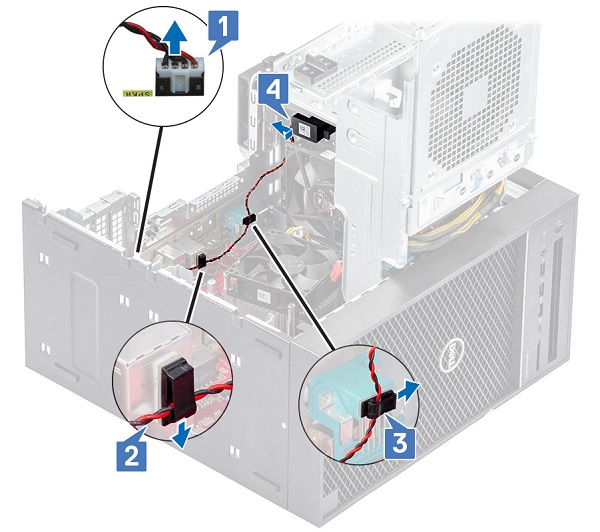

断开扬声器线缆与系统主板的连接 [1].

从系统主板上的卡舌拔下扬声器线缆 [2, 3]。

按下释放卡舌，然后从系统机箱正面拉出扬声器 [4]。

拆卸防盗开关和电缆之前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

5. 卸下前挡板。

6. 打开 PSU 转轴。

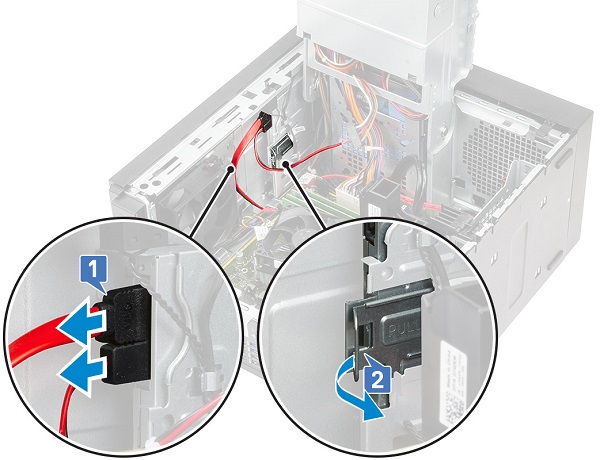

断开数据线缆和电源线与光驱的连接 [1]。

捏住并拉动光驱闩锁以解锁光驱 [2]。

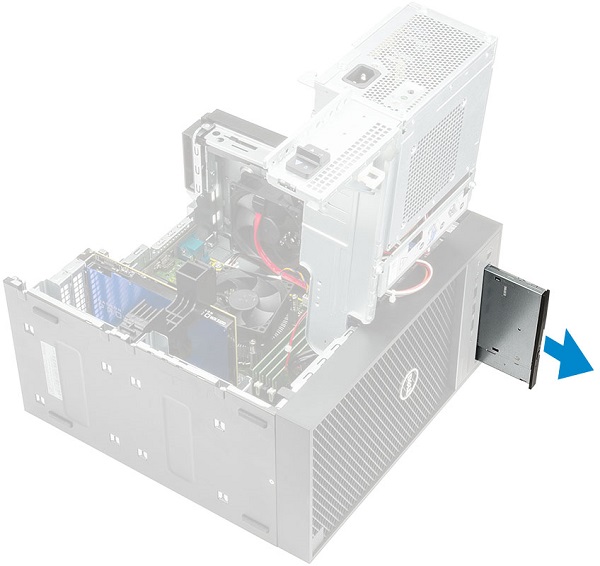

将光驱从计算机前端滑出。

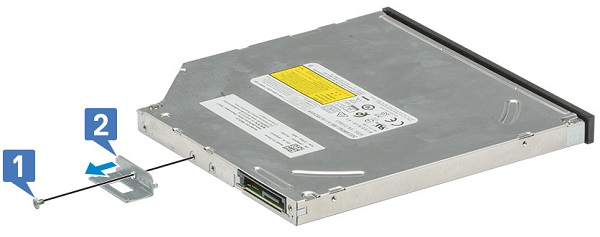

拧下将光驱支架固定至光驱的 M2x2.5 螺钉 [1]，然后卸下光驱支架 [2]。

卸下 WLAN 模块和 SMA 天线前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

5. 打开 PSU 转轴。

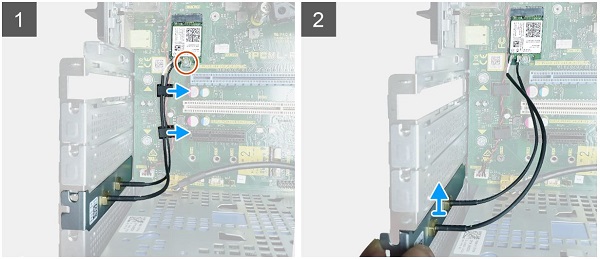

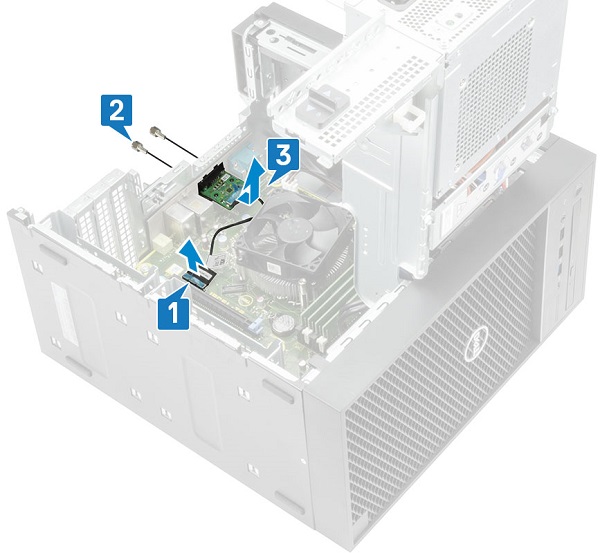

拧下将 WLAN 卡固定至系统主板的一颗 M2x3.5 螺钉，然后从系统主板上的橡胶导轨卸下天线线缆 [1]。

滑动外部天线连接器并将其从机箱上的 PCIe 插槽卸下 [2]。

从系统主板中卸下 WLAN 卡 [3]。

从天线连接器顶部卸下塑料支架 [4]。

将天线线缆从 WLAN 卡上的接口轻轻拔出 [5]。

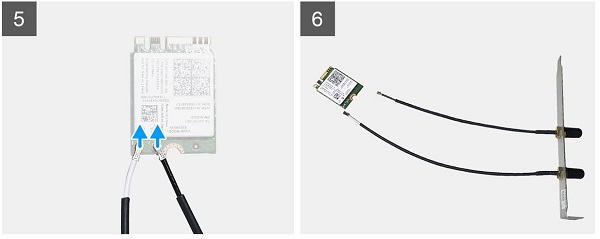

分离 WLAN 模块和 SMA 天线 [6]。

卸下 I/O 卡前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

5. 卸下前挡板。

6. 卸下光驱。

7. 打开 PSU 转轴。

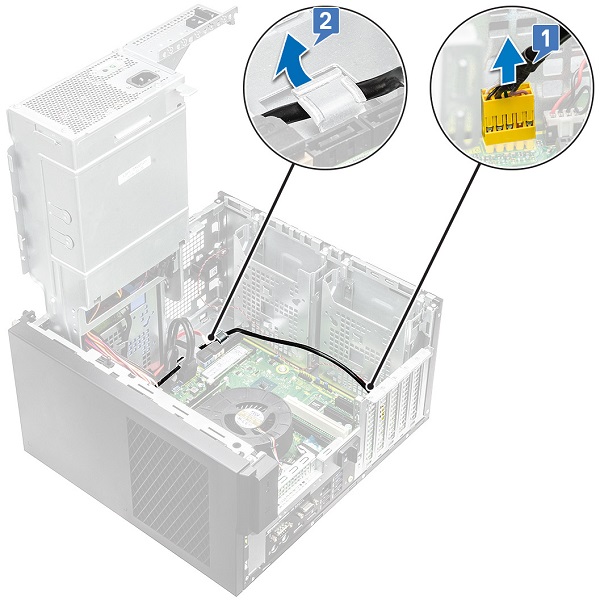

断开 I/O 音频线缆与系统主板上接口的连接 [1]，然后从机箱上系统主板旁边的布线导轨卸下线缆 [2]。

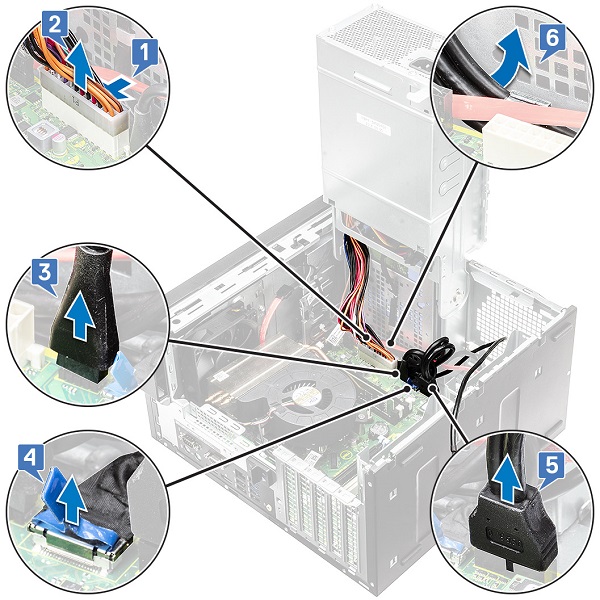

从系统主板上的各自接头断开以下线缆：

• 系统主板电源连接器线缆 [1, 2]
• SD 卡线缆 [3]
• Type-C 线缆 [4]
• I/O USB 线缆 [5]
• 从连接器拔下线缆 [6]

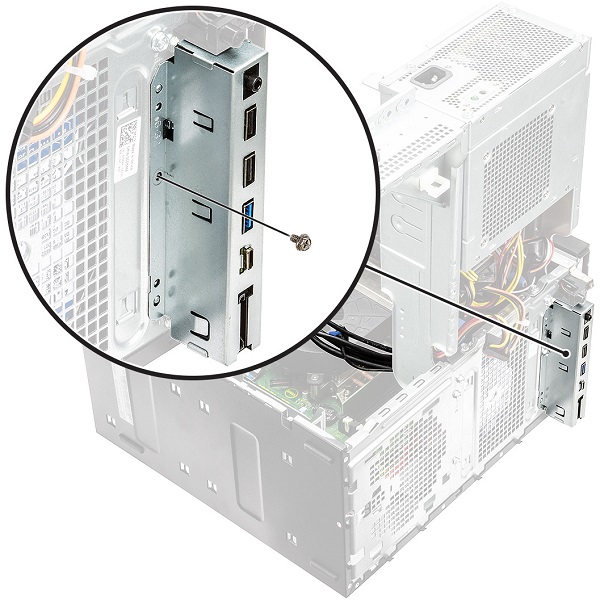

拧下将 I/O 面板固定至机箱的 #6-32x1/4" 螺钉。

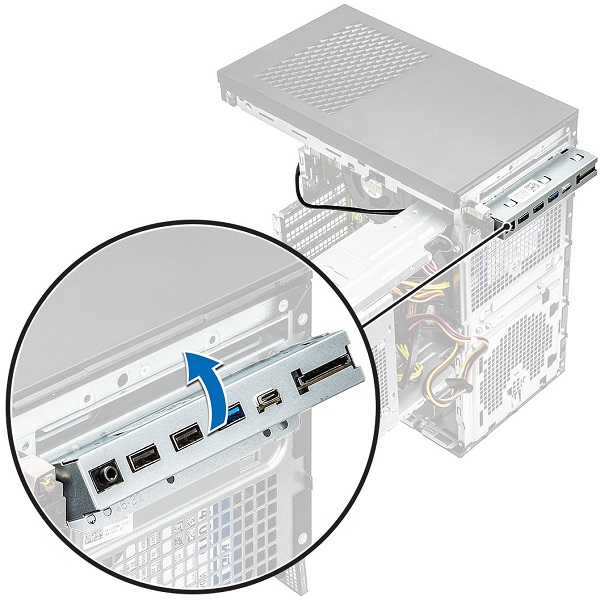

抬起 I/O 面板，以从机箱上的插槽释放 I/O 面板上的卡舌。

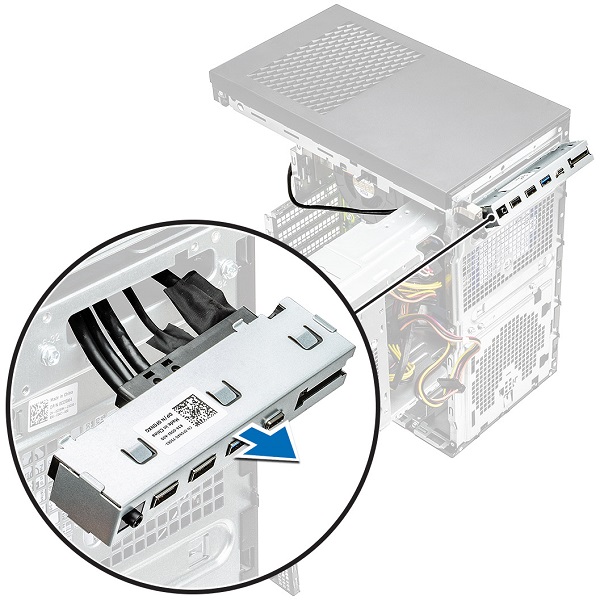

拉动 I/O 面板以及线缆，以将其从机箱上的 I/O 面板插槽中卸下。

卸下 I/O 卡前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆。

3. 断开计算机以及所有连接设备的电源插座。

4. 卸下系统护盖。

5. 打开 PSU 转轴。

从系统主板上的接头拔下 I/O 卡线缆 [1]。

拧下将 I/O 卡固定至系统的两颗 M3X3 螺钉 [2]。

从系统中卸下 I/O 卡 [3]。

卸下 SD 卡前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

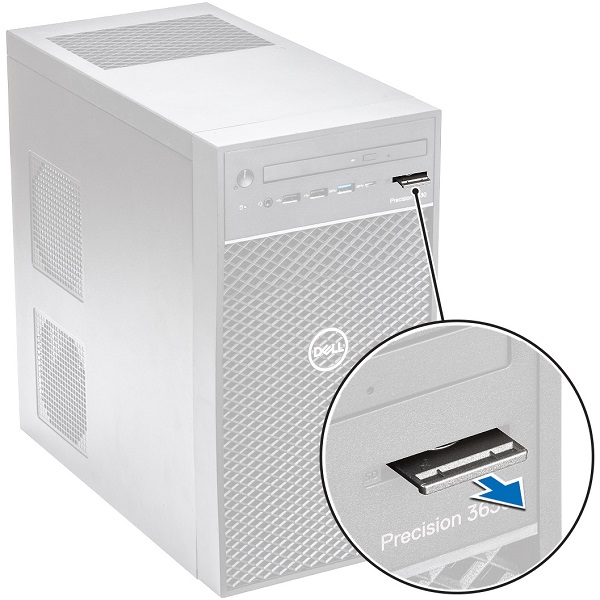

从系统中拉出 SD 卡。

卸下垫脚前的拆卸前说明：

1. 在安装或卸下任何硬件期间，请始终确保所有数据均已正确备份。

2. 断开计算机上连接的所有电话线、网线或 USB 线缆

3. 断开计算机以及所有连接设备的电源插头

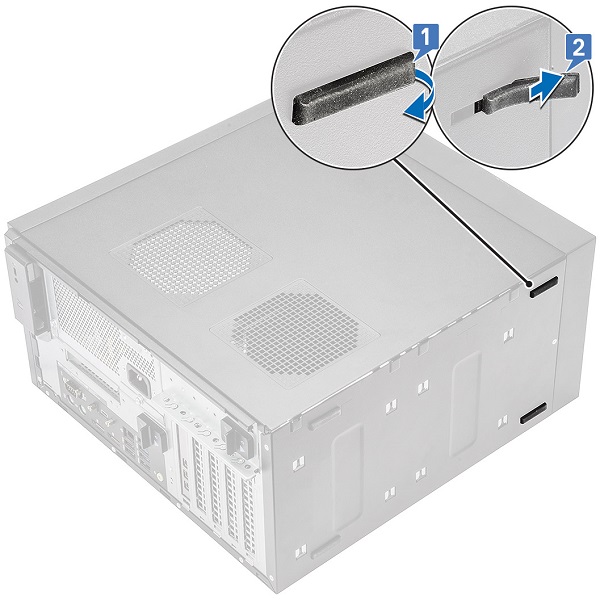

将橡胶垫脚的一端从插槽中拔出 [1]，然后滑动橡胶垫脚以将其从系统中卸下 [2]。
