VxRail: G560 edellyttää erilaista iDRAC-verkkokokoonpanoa

Tarkista määritykset ennen klusterin alustamista tai solmun laajentamista. VxRail G560 -laitteessa on neljä solmua.

Kun ESXi on käynnistynyt, kirjaudu jokaiseen solmuun pääkäyttäjänä ja suorita komento esxcfg-nics -l solmussa sen varmistamiseksi, että sulautettu verkkokortti (NIC) näkyy muodossa vmnic0.

Hyvä esimerkki:

#esxcfg-nics -l

Name PCI Device Driver Admin Status Link Status Speed Duplex MAC Address MTU Description
vmnic0 0000:04:00.0 igbn Up Up 1000 Full 50:xx:xx:xx:xx:xx 1500 Intel Corporation I350 Gigabit Network Connection
vmnic1 0000:18:00.0 i40en Up Up 10000 Full 3c:fd:xx:xx:xx:xx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic2 0000:18:00.1 i40en Up Up 10000 Full 3c:fd:xx:xx:xx:xx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic3 0000:5e:00.0 i40en Up Down 0 Half 3c:fd:xx:xx:xx:xx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic4 0000:5e:00.1 i40en Up Down 0 Half 3c:fd:xx:xx:xx:xx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vusb0 Pseudo cdc_ether Up Up 10 Half 50:xx:xx:xx:xx:xx 1500 Unknown Unknown

Jos vmnic0 ei näy oikein, katso lisätietoja -osiosta.

Odotetut asetukset: (katso myös artikkeli VxRail: iDRAC-asetukset, joita ei voi muuttaa)

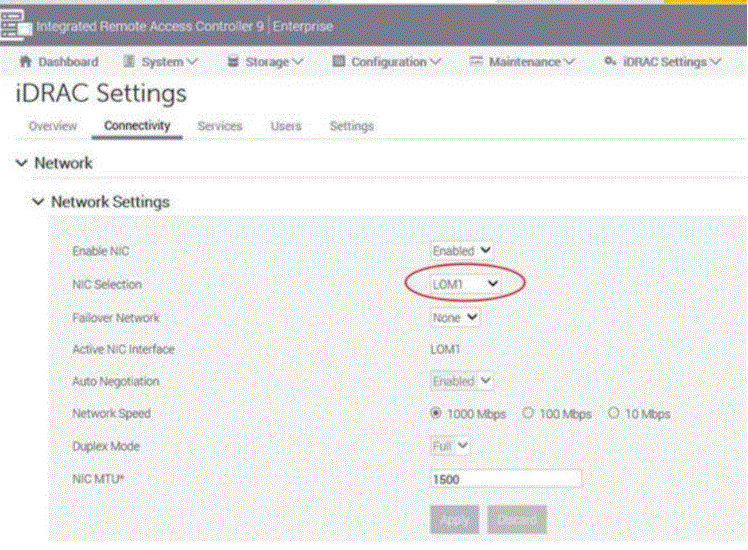

iDRAC-asetukset>Yhteydet >Verkkoverkkoasetukset>>Verkkokortin valinta = LOM1

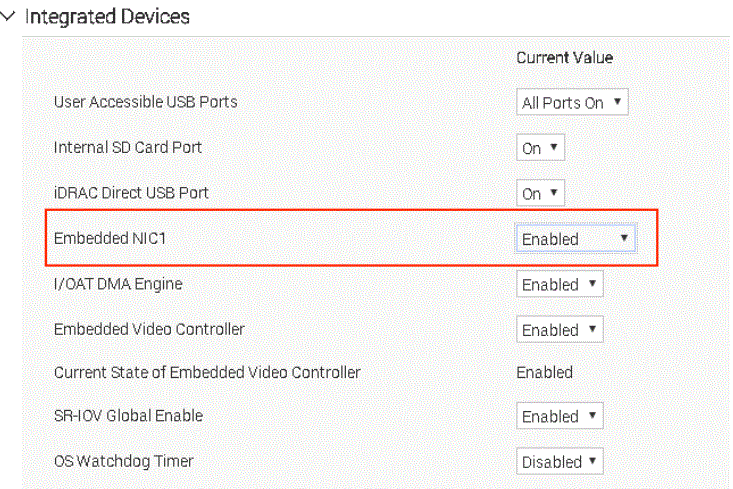

iDRAC-käyttöliittymän määritysBIOS-asetukset>>Integroidut laitteet>Embedded NIC1 = käytössä

Jos asetukset eivät näy odotetulla tavalla, palauta oletusasetukset seuraavasti.

1. Aseta iDRAC oletusasetuksiin käyttämällä iDRAC-käyttöliittymän nollausvaihtoehtoa 3 (Hylkää kaikki asetukset ja palauta käyttäjänimi-asetus pääkäyttäjäksi ja salasana oletusasetukseksi), kunnes iDRAC käynnistyy uudelleen ennen kuin kilpailee.
2. Käynnistä järjestelmä uudelleen ja ota VxRail-järjestelmän edellyttämät oletusasetukset käyttöön napsauttamalla BIOSissa Default-painiketta.

Jos vmnic0 ei vieläkään näy oikein, solmusta on luotava näköistiedosto uudelleen RASR or NIM.
