NetWorker: AD over SSL (LDAPS) -sovelluksen määrittäminen NetWorkerin verkkokäyttöliittymässä (NWUI)

Määritä SSL-todennus tuomalla päävarmenteiden myöntäjä (tai CA-ketju) NetWorkerin todennuspalvelimen (AUTHC) käyttämään cacerts-tiedostoon. Yksittäisissä NetWorker-palvelinympäristöissä NetWorker-palvelin toimii todennuspalvelimena. Suuremmissa tietovyöhykkeissä yksi AUTHC-palvelin voi olla useiden palvelimien ensisijainen todennuspalvelin. Lisätietoja on seuraavalla englanninkielisellä sivulla: NetWorker: Kuinka tunnistaa, mikä palvelin on NMC: n ja NWUI: n käyttämä todennuspalvelin

NetWorker-todennuspalvelimen määrittäminen SSL-todennusta varten ulkoisen myöntäjän kanssa

Linux NetWorker -palvelimet:

1. Avaa SSH-istunto NetWorker AUTHC -palvelimeen.
2. Vaihda pääkäyttäjään:

$ sudo su -

3. Hae CA-varmenne (tai varmenneketju) toimialuepalvelimesta OpenSSL:n avulla:

# openssl s_client -connect DOMAIN_SERVER_ADDRESS:636 -showcerts > /dev/null

• Yksi varmenne: Kopioi varmenne, joka sisältää -----BEGIN CERTIFICATE----- ja -----END CERTIFICATE----- ja laita se tiedostoon nimeltä RCAcert.crt valitsemaasi paikkaan.
• Varmenneketju: Kopioi jokainen todistus (mukaan lukien niiden -----BEGIN CERTIFICATE----- ja -----END CERTIFICATE----- kentät) ja laittaa ne yksittäisiin tiedostoihin. Esimerkiksi ICA3cert.crt, ICA2cert.crt, ICA1cert.crt ja lopuksi RCAcert.crt.

4. Voit helpottaa prosessia määrittämällä seuraavat komentorivimuuttujat:

# java_bin=<path to java bin dir>
*NOTE* For NetWorker Runtime Environment (NRE) this is /opt/nre/java/latest/bin. If you are using Oracle licensed Java Runtime Environment, specify the path to your JRE bin directory.
# RCAcert=<path to RCAcer.crt>
# ICA1cert=<path to ICA2cert.crt>
*NOTE* Only required if you are using a certificate chain, repeat this for each intermediate cert ICA2cert.crt, ICA3.crt and so forth.

[root@nsr certs]# java_bin=/opt/nre/java/latest/bin
[root@nsr certs]# RCAcert=/root/certs/RCAcert.crt
[root@nsr certs]#

5. Tuo todistukset:

NetWorker 19.12 -versio (ja vanhemmat):

# $java_bin/keytool -import -alias ICA3 -keystore $java_bin/../lib/security/cacerts -file $ICA3cert -storepass changeit
# $java_bin/keytool -import -alias ICA2 -keystore $java_bin/../lib/security/cacerts -file $ICA2cert -storepass changeit
# $java_bin/keytool -import -alias ICA1 -keystore $java_bin/../lib/security/cacerts -file $ICA1cert -storepass changeit
# $java_bin/keytool -import -alias RCA -keystore $java_bin/../lib/security/cacerts -file $RCAcert -storepass changeit

# $java_bin/keytool -delete -alias ALIAS_NAME -keystore $java_bin/../lib/security/cacerts -storepass changeit

NetWorker 19.13 -versio (ja uudemmat):

# $java_bin/keytool -import -alias ICA3 -cacerts -storepass changeit -file $ICA3cert
# $java_bin/keytool -import -alias ICA2 -cacerts -storepass changeit -file $ICA2cert
# $java_bin/keytool -import -alias ICA1 -cacerts -storepass changeit -file $ICA1cert
# $java_bin/keytool -import -alias RCA -cacerts -storepass changeit -file $RCAcert

# $java_bin/keytool -delete -alias ALIAS_NAME -cacerts -storepass changeit

6. Käynnistä NetWorker-palvelinpalvelut uudelleen. Palvelujen uudelleenkäynnistys lataa cacerts -tiedosto AUTHC-käynnistyksen aikana. Jos NetWorker-palveluita ei käynnistetä uudelleen varmenteiden tuonnin jälkeen, ulkoisen myöntäjän määritysprosessi NetWorkerissa epäonnistuu varmenteeseen liittyvän virheen vuoksi.

# nsr_shutdown
# systemctl start networker

7. Siirry kohtaan "AD over SSL" ulkoisen auktoriteettiresurssin luominen NWUI:sta.

Windows NetWorker -palvelimet:

Windowsiin ei ole oletusarvoisesti asennettu OpenSSL:ää. Jos se on asennettu järjestelmääsi, voit seurata samoja ohjeita yllä olevasta Linux-osiosta . Jos sitä ei ole asennettu, voit asentaa sen kolmannen osapuolen alustasta tai kerätä varmenteen ilman OpenSSL: ää seuraavasti.

1. Avaa järjestelmänvalvojan oikeuksin suoritettava PowerShell-kehote NetWorker Authentication (AUTHC) -palvelimessa.
2. Suorita seuraava komentosarja ja korvaa EXTERNAL_AUTH_SERVER_ADDRESS LDAP- tai Active Directory (AD) -isäntänimellä tai IP-osoitteella:

$server = "EXTERNAL_AUTH_SERVER_ADDRESS"
$port   = 636

$tcp = New-Object System.Net.Sockets.TcpClient
$tcp.Connect($server, $port)

$ssl = New-Object System.Net.Security.SslStream(
    $tcp.GetStream(),
    $false,
    { param($sender,$cert,$chain,$errors) $true }
)

try {
    $ssl.AuthenticateAsClient($server)

    "=== Protocol ==="
    $ssl.SslProtocol
    "=== Cipher ==="
    "$($ssl.CipherAlgorithm) ($($ssl.CipherStrength)-bit)"
    ""
    "=== Server Certificate ==="

    $remoteCert = New-Object System.Security.Cryptography.X509Certificates.X509Certificate2($ssl.RemoteCertificate)

    "Subject  : $($remoteCert.Subject)"
    "Issuer   : $($remoteCert.Issuer)"
    "NotBefore: $($remoteCert.NotBefore)"
    "NotAfter : $($remoteCert.NotAfter)"
    ""

    $b64 = [Convert]::ToBase64String($remoteCert.RawData, [Base64FormattingOptions]::InsertLineBreaks)
    "-----BEGIN CERTIFICATE-----"
    $b64
    "-----END CERTIFICATE-----"
}
finally {
    $ssl.Dispose()
    $tcp.Dispose()
}

PS C:\Users\administrator.AMER> $server = "dc.amer.lan"
PS C:\Users\administrator.AMER> $port   = 636
PS C:\Users\administrator.AMER>
PS C:\Users\administrator.AMER> $tcp = New-Object System.Net.Sockets.TcpClient
PS C:\Users\administrator.AMER> $tcp.Connect($server, $port)
PS C:\Users\administrator.AMER>
PS C:\Users\administrator.AMER> $ssl = New-Object System.Net.Security.SslStream(
>>     $tcp.GetStream(),
>>     $false,
>>     { param($sender,$cert,$chain,$errors) $true }
>> )
PS C:\Users\administrator.AMER>
PS C:\Users\administrator.AMER> try {
>>     $ssl.AuthenticateAsClient($server)
>>
>>     "=== Protocol ==="
>>     $ssl.SslProtocol
>>     "=== Cipher ==="
>>     "$($ssl.CipherAlgorithm) ($($ssl.CipherStrength)-bit)"
>>     ""
>>     "=== Server Certificate (exactly what the DC sends) ==="
>>
>>     $remoteCert = New-Object System.Security.Cryptography.X509Certificates.X509Certificate2($ssl.RemoteCertificate)
>>
>>     "Subject  : $($remoteCert.Subject)"
>>     "Issuer   : $($remoteCert.Issuer)"
>>     "NotBefore: $($remoteCert.NotBefore)"
>>     "NotAfter : $($remoteCert.NotAfter)"
>>     ""
>>
>>     $b64 = [Convert]::ToBase64String($remoteCert.RawData, [Base64FormattingOptions]::InsertLineBreaks)
>>     "-----BEGIN CERTIFICATE-----"
>>     $b64
>>     "-----END CERTIFICATE-----"
>> }
>> finally {
>>     $ssl.Dispose()
>>     $tcp.Dispose()
>> }
=== Protocol ===
Tls13
=== Cipher ===
Aes256 (256-bit)

=== Server Certificate ===
Subject  : CN=DC.amer.lan
Issuer   : CN=amer-DC-CA, DC=amer, DC=lan
NotBefore: 11/29/2025 01:17:22
NotAfter : 11/29/2026 01:17:22

-----BEGIN CERTIFICATE-----
MIIGDDCCBPSgAwIBAgITNAAAAAT93FoJVZwLkQAAAAAABDANBgkqhkiG9w0BAQsFADBAMRMwEQYK
...REMOVED FOR BREVITY...
c1HhZw24yOwFSOtTQg==
-----END CERTIFICATE-----

3. Kopioi varmenne alkaen ---BEGIN CERTIFICATE--- ja päättyy ---END CERTIFICATE--- ja liitä se uuteen tiedostoon. Jos varmenteita on ketju, sinun on tehtävä tämä jokaisen varmenteen kanssa.
4. Määritä komentorivimuuttujat päämyöntäjälle ja mahdolliselle välivarmenteelle (jos käytössä):

$RCAcert = "<path to RCAcert.crt>"
$ICA1cert = "<path to ICA1cert.crt>"
$JAVA_BIN = "<path to NetWorker's JAVA bin directory>"

PS C:\Users\Administrator> $RCAcert = "C:\tmp\certs\RCAcert.crt"
PS C:\Users\Administrator> $JAVA_BIN = "C:\Program Files\NRE\java\jdk-17.0.17\bin"

5. Varmenteiden tuonti:

   NetWorker 19.12 (ja vanhemmat):

& $JAVA_BIN\keytool.exe -import -alias ICA3 -keystore $JAVA_BIN\..\lib\security\cacerts -file $ICA3cert -storepass changeit
& $JAVA_BIN\keytool.exe -import -alias ICA2 -keystore $JAVA_BIN\..\lib\security\cacerts -file $ICA2cert -storepass changeit
& $JAVA_BIN\keytool.exe -import -alias ICA1 -keystore $JAVA_BIN\..\lib\security\cacerts -file $ICA1cert -storepass changeit
& $JAVA_BIN\keytool.exe -import -alias RCA -keystore $JAVA_BIN\..\lib\security\cacerts -file $RCAcert -storepass changeit

& $JAVA_BIN\keytool.exe -delete -alias ALIAS_NAME -keystore $JAVA_BIN\..\lib\security\cacerts -storepass changeit

NetWorker 19.13 -versio (ja uudemmat):


& $JAVA_BIN\keytool.exe -import -alias ICA3 -cacerts -storepass changeit -file $ICA3cert
& $JAVA_BIN\keytool.exe -import -alias ICA2 -cacerts -storepass changeit -file $ICA2cert
& $JAVA_BIN\keytool.exe -import -alias ICA1 -cacerts -storepass changeit -file $ICA1cert
& $JAVA_BIN\keytool.exe -import -alias RCA -cacerts -storepass changeit -file $RCAcert

& $JAVA_BIN\keytool.exe -delete -alias ALIAS_NAME -cacerts -storepass changeit

6. Käynnistä NetWorker-palvelinpalvelut uudelleen. Palvelujen uudelleenkäynnistys lataa cacerts-tiedoston uudelleen AUTHC-käynnistyksen yhteydessä. Jos NetWorker-palveluita ei käynnistetä uudelleen varmenteiden tuonnin jälkeen, ulkoisen myöntäjän määritysprosessi NetWorkerissa epäonnistuu varmenteeseen liittyvän virheen vuoksi.

net stop nsrd
net start nsrd

Ulkoisen AD over SSL -resurssin luominen NWUI:sta.

1. Avaa selaimella NWUI-palvelin: https:// nwui-server-name:9090/nwui
2. Kirjaudu NetWorker Administrator -tilillä.
3. Laajenna valikosta Todennuspalvelin ja valitse Ulkoiset myöntäjät.
4. Valitse Ulkoiset myöntäjät -kohdassa Add+.

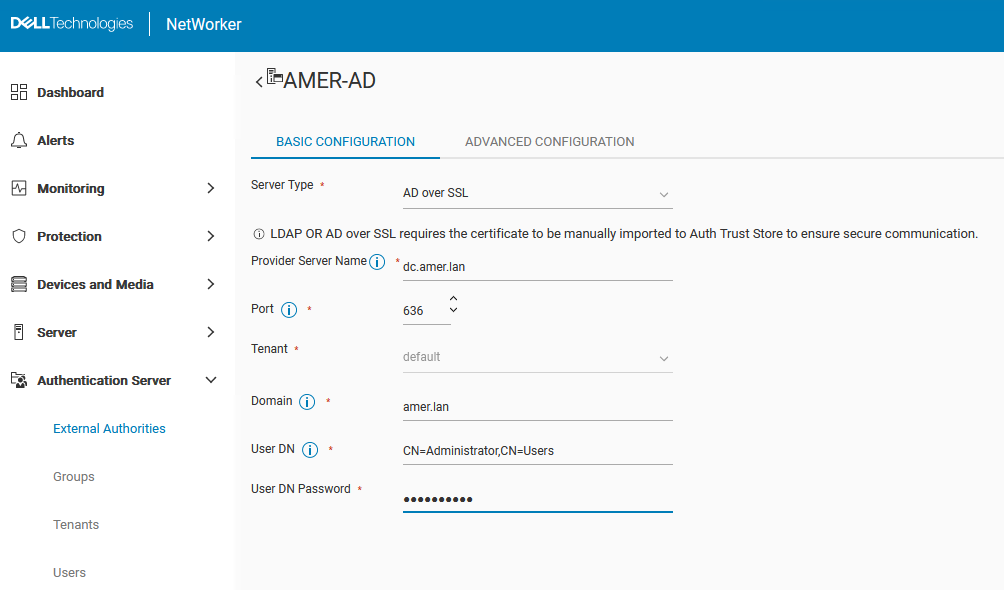

5. Täytä määrityskentät:

Kenttä	Arvo
Nimi	Kuvaava nimi ilman välilyöntejä LDAP- tai AD-määrityksille. Merkkien enimmäismäärä on 256. Määritä ASCII-merkit vain kokoonpanon nimessä.
Palvelimen tyyppi	AD SSL:n kautta
Palveluntarjoajan palvelimen nimi	Määrittää Active Directory -palvelimen isäntänimen tai IP-osoitteen.
Portti	SSL:ssä käytetään porttia 636. Tämän kentän pitäisi täyttyä automaattisesti, jos valittuna on AD over SSL.
Vuokralainen	Valitse vuokraaja, jos se on määritetty. Jos vuokraajaa ei ole määritetty tai vaadittu, voit käyttää oletusasetusta.  Vuokraajan määrittäminen edellyttää seuraavaa kirjautumissyntaksia: "tenant_name\domain_name\user_name" Jos käytetään oletusvuokraajaa (yleinen), kirjautumissyntaksi on "domain_name\user_name" Tenant – NetWorker-todennuspalvelun ylätason organisaatiosäilö. Jokainen paikallisen tietokannan ulkoinen todentamisviranomainen määritetään vuokraajalle. Vuokraaja voi sisältää yhden tai useamman toimialueen, mutta toimialuenimien on oltava yksilöllisiä vuokraajassa. NetWorker-todennuspalvelu luo yhden integroidun vuokraajan nimen Default, joka sisältää oletustoimialueen. Useiden vuokraajien luominen auttaa monimutkaisten kokoonpanojen hallinnassa. Esimerkiksi palveluntarjoajat, joilla on rajoitetut tietovyöhykkeet (RDZ), voivat luoda useita vuokraajia tarjotakseen eristettyjä tietosuojapalveluja vuokraajan käyttäjille.
Domain	Koko toimialuenimi, joka sisältää kaikki DC-arvot; Esimerkiksi: example.com
Käyttäjä DN	Määrittää sellaisen käyttäjätilin täydellisen yksilöivän nimen (DN), jolla on täydet AD-hakemiston lukuoikeudet. Esimerkki: CN=Administrator,CN=Users,DC=example,DC=com.
Käyttäjän DN-salasana	Määrittää sen käyttäjätilin salasanan, jota käytetään AD:n direct-käyttöön ja lukemiseen.

6. Kun olet valmis, klikkaa Tallenna-painiketta.
7. Määritetyn ulkoisen käyttäjän resurssin yhteenvedon pitäisi nyt näkyä:

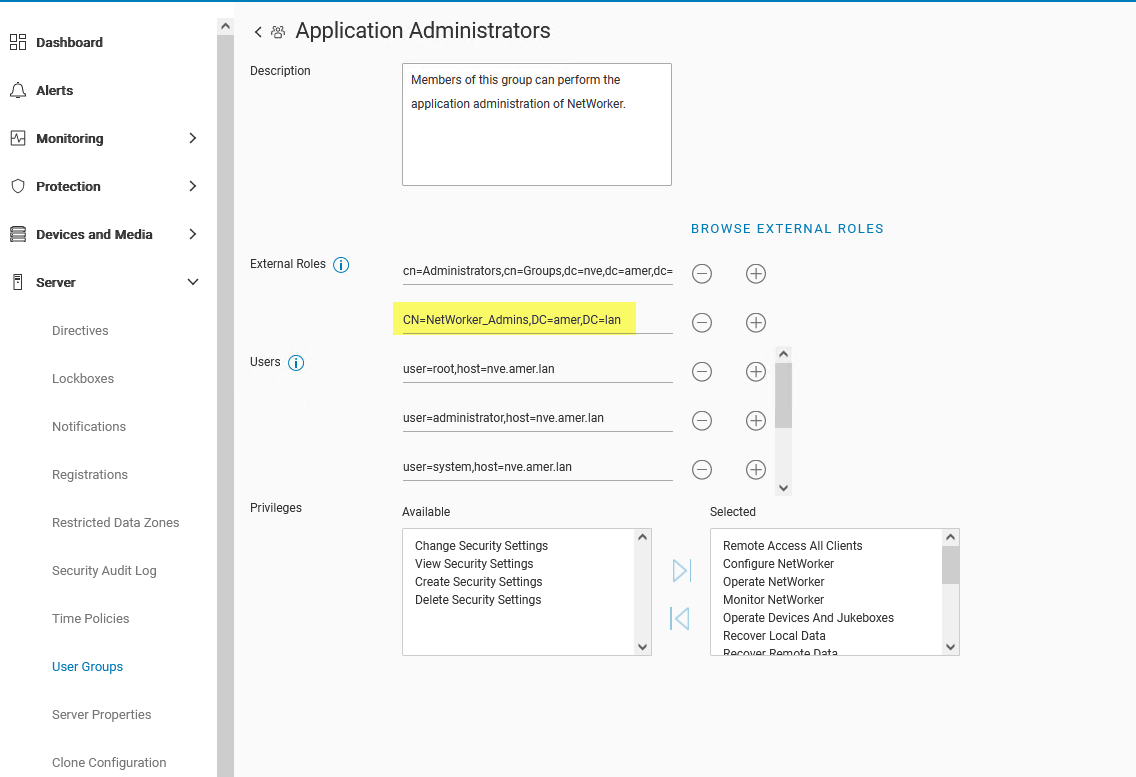

8. Muokkaa Palvelimen >käyttäjäryhmät -valikossa käyttäjäryhmiä, jotka sisältävät AD-/LDAP-ryhmille tai käyttäjille siirrettävät oikeudet. Voit myöntää täydet järjestelmänvalvojan oikeudet määrittämällä AD-ryhmän/käyttäjän DN:n sovellusten järjestelmänvalvojien ja suojauksen järjestelmänvalvojien roolien Ulkoiset roolit -kentässä.

Esimerkki: CN=NetWorker_Admins,DC=amer,DC=lan

Tämä voidaan tehdä myös komentoriviltä:

nsraddadmin -e "Distinguished_Name"

nsr:~ # nsraddadmin -e "CN=NetWorker_Admins,OU=Groups,dc=amer,dc=lan"
134751:nsraddadmin: Added role 'CN=NetWorker_Admins,OU=Groups,dc=amer,dc=lan' to the 'Security Administrators' user group.
134751:nsraddadmin: Added role 'CN=NetWorker_Admins,OU=Groups,dc=amer,dc=lan' to the 'Application Administrators' user group.

9. Kun AD-ryhmä tai käyttäjän DN:t on määritetty, valitse Save.
10. Kirjaudu ulos NWUI-käyttöliittymästä ja kirjaudu takaisin sisään AD-tilillä:

11. Oikeassa yläkulmassa oleva käyttäjäkuvake osoittaa, mille käyttäjätilille on kirjauduttu.

AD-ryhmän jäsenyyden tarkistaminen ja NetWorker-käyttöoikeuksiin tarvittavien yksilöivän nimen (DN) arvojen hakeminen:
Voit käyttää authcmgmt NetWorker-palvelimen komento, jolla varmistetaan, että AD/LDAP-ryhmät/käyttäjät ovat näkyvissä:

authc_mgmt -u Administrator -p 'NetWorker_Admin_Pass' -e query-ldap-users -D query-tenant=tenant_name -D query-domain=domain_name
authc_mgmt -u Administrator -p 'NetWorker_Admin_Pass' -e query-ldap-groups -D query-tenant=tenant_name -D query-domain=domain_name
authc_mgmt -u Administrator -p 'NetWorker_Admin_Pass' -e query-ldap-groups-for-user -D query-tenant=tenant_name -D query-domain=domain_name -D user-name=ad_username

Esimerkki:

[root@nsr ~]# authc_mgmt -u Administrator -p '!Password1' -e query-ldap-users -D query-tenant=default -D query-domain=amer.lan
The query returns 47 records.
User Name            Full Dn Name
Administrator        CN=Administrator,CN=Users,dc=amer,dc=lan
...
bkupadmin            CN=Backup Administrator,CN=Users,dc=amer,dc=lan

[root@nsr ~]# authc_mgmt -u Administrator -p '!Password1' -e query-ldap-groups -D query-tenant=default -D query-domain=amer.lan
The query returns 72 records.
Group Name                              Full Dn Name
Administrators                          CN=Administrators,CN=Builtin,dc=amer,dc=lan
...
NetWorker_Admins                        CN=NetWorker_Admins,OU=Groups,dc=amer,dc=lan

[root@nsr ~]# authc_mgmt -u Administrator -p '!Password1' -e query-ldap-groups-for-user -D query-tenant=default -D query-domain=amer.lan -D user-name=bkupadmin
The query returns 1 records.
Group Name       Full Dn Name
NetWorker_Admins CN=NetWorker_Admins,OU=Groups,dc=amer,dc=lan
