Dell Networking OS10 -reittejä ei ole asennettu

Yhteenveto: Ongelma koskee sitä, että Dell S5248F -kytkimien Broadcom-laitteistoon ei asenneta uusia reittejä. OS10 voi oppia uusia reittejä, mutta se ei pysty asentamaan niitä Broadcomin laitteistotaulukoihin. Tämä ongelma vaikuttaa kaikkiin ympäristöihin ja kaikkiin OS10-versioihin, mutta sitä voidaan lieventää kytkimen kokoonpanolla tai eri alustoilla, joissa taulukot ovat suurempia kuin S5200. ...

Tämä artikkeli koskee tuotetta Tämä artikkeli ei koske tuotetta Tämä artikkeli ei liity tiettyyn tuotteeseen. Tässä artikkelissa ei yksilöidä kaikkia tuoteversioita.
Tutustu muihin resursseihin

Oireet

  • Tietojen kerääminen:
    • Korosta sosreport Järjestelmälokien ja laitteistotaulukoiden tietojen keräyskomento.
    • Kerää topologiakarttoja ja määritystietoja.
    • hshell -c "l3 info" Komento näyttää, onko pöytätila käytetty loppuun.
  • Ongelman tunnistaminen:
    • Tarkista, että mitkä reitit eivät toimi ja että laitteet eivät pysty kommunikoimaan.
    • Käyttää OS10 show komennot, näet reitit reititystaulukossa.
    • OS10-ytimestä, ping toimii lähteen ja kohteen välillä.
    • Reitti ei näy defip taulukko, jossa käytetään hshell Komento.
      • IPv4: n osalta hshell -c "´l3 defip show" voidaan käyttää reittimerkinnän tarkistamiseen.
      • IPv6: lle hshell -c "l3 ip6route show" voidaan käyttää reittimerkinnän tarkistamiseen.
      • Tarkista nykyisen taulukon käyttö hshell -c "l3 info" Komento.
    • Voit myös vetää journalctl Tuotos etsimällä alla olevia merkintöjä.
//========

[ROUTE:HAL-RT-DR], Error: hal_fib_route_add vrf_id: 8, prefix: 201.54.14.249, prefix_len: 32, hal_err: -1 (Failure)
base_nas[err]:  [ev_log_t_SAI_ROUTE:Switch Id: 0], Failed to add route in Unit 0. Err: Table full.
base_nas[err]:  [ev_log_t_SAI_ROUTE:Switch Id: 0], Route Add failed

//========
  • Taulukon käyttölaskelma on seuraava:
Example:

ip6 routes – 12 (show ipv6 route summary including all VRF)
ipv4 routes - 12 (show ip route summary including all VRF)
total routes = 36 = ip6-routes*2 + ip4-routes  <------ Note: IPv6 takes two entries.

l3 info shows the number of used/total-entries hosts/route entries.

//=======
OS10#system "sudo hshell -c 'l3 info'"
 hosts            :     12 / 147456
routes           :     31 /  32768
nexthops         :      9 /  65536
ecmp_groups      :      0 /   4096
overlay_ecmp_defrag  :      0
underlay_ecmp_defrag :      0
//=======

Syy

  • Pääsyy:
    • Tämä ongelma voi ilmetä missä tahansa OS10-versiossa.
    • Ongelma johtuu siitä, että Broadcom-laitteistotaulukko on täynnä, mikä estää uusien reittien lisäämisen.
  • Todistusasiakirjat:
    • Tarkista uusimmasta Dell SmartFabric OS10 -käyttöoppaasta yksityiskohtaiset komennon käyttö ja laitteistorajoitukset.

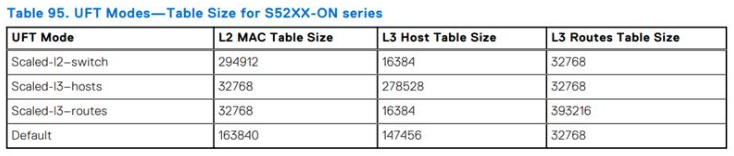

    • S5200-alustan laitteistorajoitukset:

Laitteistotaulukko

Tarkkuus

  • Tätä OS10-koodin ongelmaa ei ole tarkoitus korjata, koska se on laitteistorajoitus. Voit kiertää tämän rajoituksen käyttämällä alla olevia vaihtoehtoja
    • Tarkista nykyinen laitteistoprofiili alla olevalla komennolla ja varmista, että reitit ja isännät pysyvät ajan tasalla.
Note: The command was taken from s5248f.
OS10# show hardware forwarding-table mode all

 Mode             default scaled-l2  scaled-l3-routes scaled-l3-hosts
 L2 MAC Entries   163840   294912     32768            98304
 L3 Host Entries  147456   16384      16384            212992
 L3 Route Entries 32768    32768      131072           98304
  • Taulukkotilan valvonta komentojen avulla "l3 info" Vuonna hshell valikosta.
  • Käytä erilaisia määrityksiä estääkseen kytkimeen asennetut tarpeettomat reitit tai isäntämerkinnät.

Tuotteet, joihin vaikutus kohdistuu

S Series, SmartFabric OS10 Software
