Guide visuel de votre ordinateur Precision 7550
Résumé: Cet article est un guide visuel des ports externes et des fonctionnalités de la station de travail mobile Precision 7550.
Cet article concerne
Cet article ne concerne pas
Cet article n’est associé à aucun produit spécifique.
Toutes les versions du produit ne sont pas identifiées dans cet article.
Instructions
L’article suivant fournit un guide visuel de votre station de travail mobile Precision 7550 et répertorie ses ports externes et ses fonctionnalités.
Remarque : Pour obtenir une description plus détaillée, consultez le guide produit sur www.dell.com/support
Sommaire :
- Vue avant
- Vue du dessus
- Vue du dessous
- Vue arrière
- Vue de gauche
- Vue de droite
- Vue de l'adaptateur CA
- Informations supplémentaires :
Vue avant
Vue de l’écran avec caméra RVB

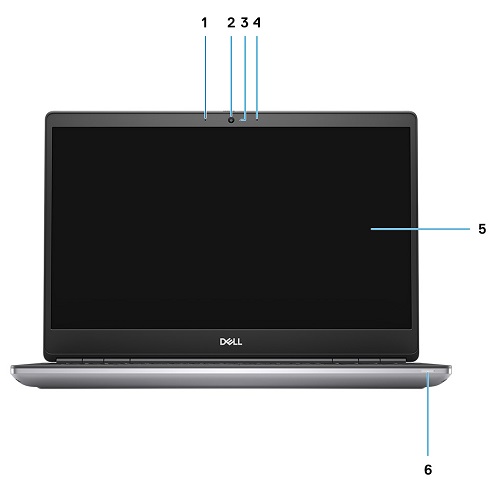

Figure 1 : Vue avant : Écran avec caméra RVB
| 1 | Microphone | 2 | Caméra |
| 3 | Voyant de la caméra | 4 | Microphone |
| 5 | Écran | 6 | Voyant d'état de la batterie |
Vue de l’écran avec caméra IR
Figure 2 : Vue avant : Écran avec webcam infrarouge
| 1 | Microphone | 2 | Capteur de caméra infrarouge |
| 3 | Caméra | 4 | Voyant de la caméra |
| 5 | Microphone | 6 | Capteur de proximité |
| 7 | Écran | 8 | Voyant d’état de la batterie |
Vue du dessus

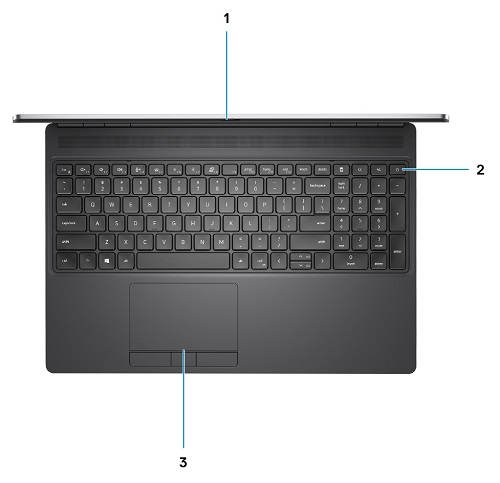

Figure 3 : Vue du dessus
| 1 | Obturateur de la caméra | 2 | Bouton d’alimentation (avec lecteur d’empreintes digitales en option) |
| 3 | Pavé tactile |
Vue du dessous

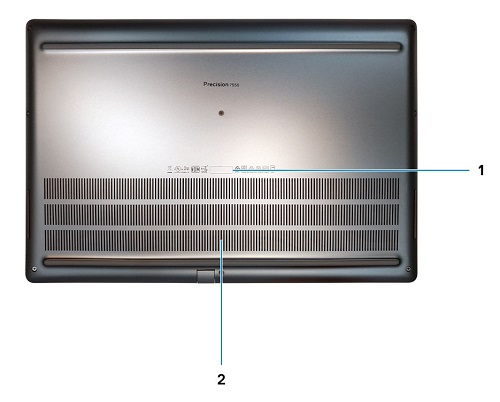

Figure 4 : Vue du dessous
| 1 | Étiquette de numéro de série | 2 | Ventilateur |
Vue arrière

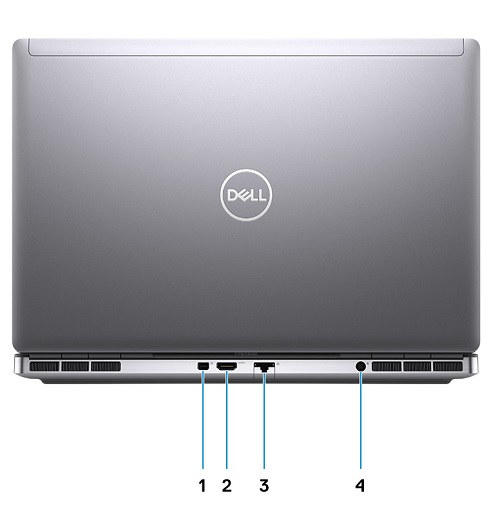

Figure 5 : Vue arrière
| 1 | Mini DisplayPort 1.4 | 2 | Port HDMI 2.0 |
| 3 | Port réseau | 4 | Port de l’adaptateur secteur |
Vue de gauche
Figure 6 : Vue de gauche
| 1 | Port USB 3.2 Gen 2 Type-C Thunderbolt 3 | 2 | Port USB 3.2 Gen 2 Type-C Thunderbolt 3 |
| 3 | Lecteur de carte à puce (en option) |
Vue de droite
Figure 7 : Vue de droite
| 1 | Logement de SD-card | 2 | Port pour casque et/ou microphone |
| 3 | Port USB 3.2 Gen 1 Type-A | 4 | Port USB 3.2 Gen 1 Type-A avec PowerShare |
| 5 | Logement antivol en forme de biseau |
Vue de l'adaptateur CA
Figure 8 : Adaptateur secteur 180 W Type cylindrique
| Description | Valeurs |
| Saisissez | Adaptateur secteur 180 W |
| Tension en entrée | 100 à 240 VCA |
| Courant de sortie | 9,23 A |
| Alimentation de sortie | 180 W |
| Tension de sortie | 19,50 VCC |
