Demonteringsveiledning for enheter som kan skiftes av kunden (CRU-er) på OptiPlex 3060 SFF (kompakt)

Résumé: Denne artikkelen er en veiledning for fjerning av delene på den kompakte stasjonære Dell OptiPlex 3060-PC-en som Dell mener alle kan fjerne og skifte ut.

Cet article concerne Cet article ne concerne pas Cet article n’est associé à aucun produit spécifique. Toutes les versions du produit ne sont pas identifiées dans cet article.
Consulter d’autres ressources

Symptômes

Disse veiledningene tar deg trinnvis gjennom trygg fjerning av deler som kan skiftes av kunden (CRU) på et kompakt OptiPlex 3060-system fra Dell. (CRU-er er deler av systemet som kan fjernes eller utskiftes uten behov for tekniker.) Veiledningene inneholder bilder som referanse.

Innholdsfortegnelse:

  1. CRU Demonteringsveiledning
  2. Instruksjoner for fjerning



Demonteringsveiledning



Hvis disse veiledningene ikke dekker det du ønsker å gjøre, kan du se i systemhåndboken.

Artikkelen nedenfor inneholder informasjon om sikker bruk som du må ta i betraktning før du arbeider med elektrisk utstyr.


Tilbake til toppen

Cause

Ikke relevant

Résolution



Instruksjoner for fjerning



SLN313510_en_US__1icon Merk: Hvis du vil se innholdet i en av delene nedenfor, klikker du på tittelen til den aktuelle delen for å åpne den.



|



SLN313510_en_US__2ReqTools_E7450_BKeith_01



1 Liten Phillips skrutrekker 2 Plastspiss
3 Liten sporskrutrekker

SLN313510_en_US__1icon Merk: Vær oppmerksom på at en stor stjerneskrutrekker eller stor flat skrutrekker kan skade skruehodene. Dette vil gjøre det umulig å fjerne dem uten spesialverktøy som teknikerne våre på stedet ikke har tilgang til.



  1. Instruksjoner før fjerning av systemdekselet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

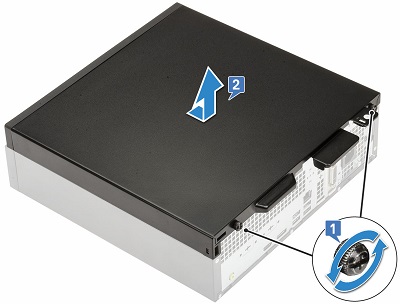

  2. Løsne de to (2) låseskruene som fester dekselet til kabinettet [1]. Dra lokket mot baksiden av PC-en, og løft det opp og ut av systemet [2].

SLN313510_en_US__43060_SFF_Cover_BK_01



  1. Instruksjoner for hva du skal gjøre før du fjerner frontdekselet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

  2. Lirk opp festeklemmene langs øvre kant av dekselet. Roter dekselet ned mot skrivebordet for å løsne krokene nederst på dekselet.

SLN313510_en_US__53060_SFF_Bezel_BK_01



  1. Instruksjoner før fjerning av harddiskenhet (HDD):

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

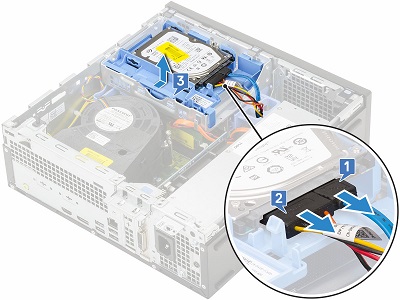

  2. Koble fra datakabelen og strømkabelen på baksiden av HDD-en [1, 2]. Trykk på utløsertappen, og løft HDD-en bort fra enheten [3].

SLN313510_en_US__63060_SFF_HDD_BK_01



  1. Instruksjoner før fjerning av harddiskenheten og den optiske stasjonsenheten:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet, frontdekselet og HDD-en.

  2. Løsne ODD- og HDD-kablene fra festeklemmene og ODD-/HDD-utløsertappen [1, 2,].

SLN313510_en_US__73060_SFF_Module_BK_01

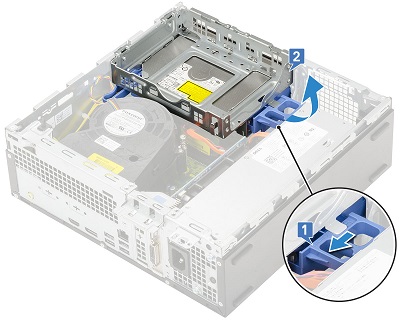

  1. Skyv ODD-/HDD-utløserhaspen mot baksiden av systemet [1] for å låse opp modulen, og løft modulen opp fra systemet [2].

SLN313510_en_US__83060_SFF_Module_BK_02

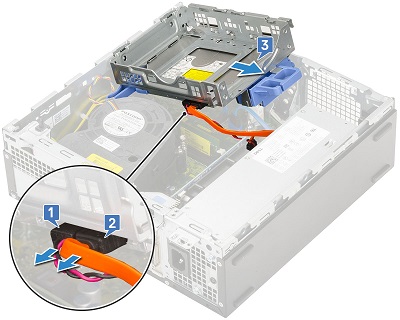

  1. Koble ODD-kablene fra den optiske stasjonen [1, 2], og løft modulen helt ut av systemet [3].

SLN313510_en_US__93060_SFF_Module_BK_03



  1. Instruksjoner før fjerning av optisk diskstasjon (ODD):

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet og frontdekselet.

  2. Følg trinn 2, 3 og 4 i veiledningen for ODD-/HDD-modulen, men ikke fjern modulen fra systemet.

  3. Klem og skyv den blå deksellåsen på baksiden av ODD-en [1, 2]. Trekk den optiske diskstasjonen ut på fremsiden av kabinettet [3].

SLN313510_en_US__103060_SFF_ODD_BK_01



  1. Instruksjoner før fjerning av M.2 PCIe SSD-kortet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet, frontdekselet, HDD-enheten og ODD-/HDD-modulen.

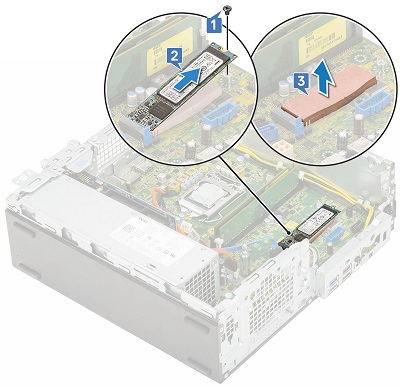

  2. Løsne skruen som fester kortet til hovedkortet [1]. Løft kortet opp og ut kontakten [2], og fjern deretter varmeputen for SSD-en [3].

SLN313510_en_US__113060_SFF_SSD_BK_01



  1. Instruksjoner før fjerning av minnet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet, frontdekselet, HDD-enheten og ODD-/HDD-modulen.

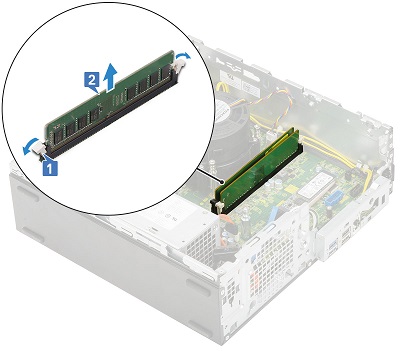

  2. Trekk plasttappene på hver side av minnemodulen fra hverandre [1]. Fjern modulen når den løftes opp fra kontakten på hovedkortet [2].

SLN313510_en_US__123060_SFF_Memory_BK_01


SLN313510_en_US__1icon Merk: Gjenta trinn 2 for eventuelle andre minne-DIMM-er i systemet.



  1. Instruksjoner før fjerning av klokkebatteriet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

  2. Bruk en plastspiss til å trykke ned på deksellåsen til batteriet spretter opp [1], og fjern deretter batteriet fra systemet [2].

SLN313510_en_US__143060_SFF_Coin_BK_01



  1. Instruksjoner før fjerning av kjøleribbeviften:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet, frontdekselet, HDD-enheten og ODD-/HDD-modulen.

  2. Fjern kjøleribbekanalen.

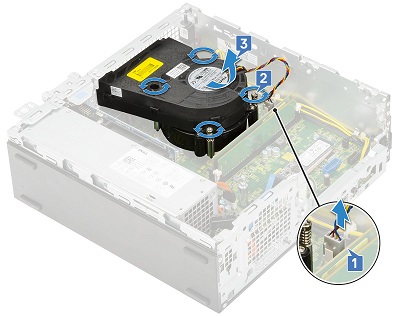

  3. Koble fra kabelen til kjøleribbeviften på hovedkortet [1]. Løsne de fire (4) låseskruene som fester kjøleribbeenheten til kjøleribben [2]. Løft kjøleribbeenheten opp og bort fra systemet [3].

SLN313510_en_US__153060_SFF_Fan_BK_01



  1. Instruksjoner før fjerning av ekspansjonskortet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet.

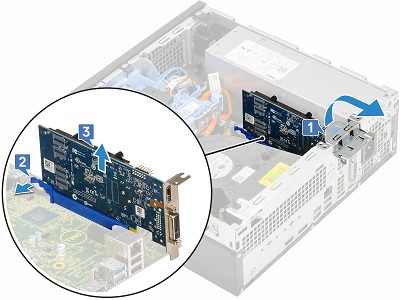

  2. Trekk metalltappen på baksiden av kabinettet opp, og drei den over baksiden av kabinettet [1]. Trykk på utløsertappen på baksiden av ekspansjonskortet [2]. Koble fra og løft kortet opp og bort fra kontakten på hovedkortet [3].

SLN313510_en_US__163060_SFF_Ecard_BK_01



  1. Instruksjoner før fjerning av strømforsyningsenheten (PSU):

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet, frontdekselet, HDD-enheten, ODD-/HDD-modulen og kjøleribbeviften.

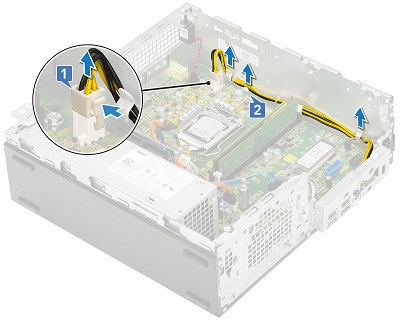

  2. Koble strømkablene fra hovedkortet og enhetene [1], og løsne strømkablene fra festeklemmene på kabinettet [2].

SLN313510_en_US__173060_SFF_PSU_BK_01

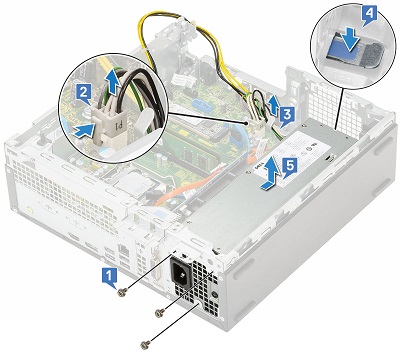

  1. Fjern de tre (3) skruene som fester baksiden av strømforsyningsenheten til kabinettet [1], og løft strømkablene bort fra systemet [3]. Trykk på den blå utløsertappen [4], skyv strømforsyningsenheten mot fronten av systemet [5] og løft den ut av systemet.

SLN313510_en_US__183060_SFF_PSU_BK_02



  1. Instruksjoner før fjerning av de interne høyttalerne:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data.

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen.

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene.

    4. Fjern systemdekselet, frontdekselet, HDD-enheten, ODD-/HDD-modulen, kjøleribbeviften og strømforsyningsenheten.

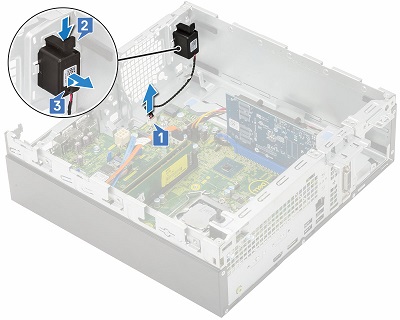

  2. Koble høyttalerkabelen fra hovedkortet [1], trykk utløsertappen ned [2], og trekk høyttaleren bort fra kabinettet [3].

SLN313510_en_US__193060_SFF_Speaker_BK_01

Hvis du trenger mer hjelp, kan du kontakte teknisk støtte.
Kontakt oss Gå tilbake til siden med demonteringsinnhold for OptiPlex 3060.
