PowerFlex : Comment comprendre le cluster MDM
Résumé: Cet article explique les détails d’un cluster MDM dans une solution PowerFlex.
Instructions
Cluster MDM
Le MDM est l’agent de surveillance et de configuration de PowerFlex et est principalement utilisé pour la gestion. Un environnement multi-MDM se compose d’un MDM principal, tandis que les autres fonctionnent comme un MDM secondaire, ou répartiteur.
Le MDM est utilisé pour la gestion, qui comprend la migration, les reconstructions et toutes les fonctions liées au système. Aucune E/S n’est exécutée via le MDM.
Pour prendre en charge la haute disponibilité, trois ou cinq instances de MDM s’exécutent sur différents serveurs. Dans un environnement multi-MDM, un MDM se voit attribuer le rôle principal et les autres agissent en tant que MDM secondaire ou répartiteur.
Le cluster MDM se compose d’une combinaison de MDM principal, de MDM secondaires et de MDM tie-breaker. Il existe également le MDM en veille qui ne fait pas partie du cluster.
- MDM: Un MDM est un serveur sur lequel le package MDM est installé. Un rôle de gestionnaire ou de répartiteur (par défaut) peut lui être attribué lors de l’installation. Ce rôle ne peut pas être modifié ultérieurement sans réinstaller le MDM. Les MDM ont un ID MDM unique et peuvent recevoir des noms uniques. Pour que le MDM puisse faire partie du cluster, il doit être promu en tant que MDM en veille.
- MDM en veille et tiebreaker : Un MDM et un tiebreaker peuvent être ajoutés à un système en tant que veille. Une fois ajouté, le MDM de secours ou le tiebreaker est rattaché, ou verrouillé, à ce système spécifique. Un MDM en veille peut être amené à assumer le rôle de MDM gestionnaire ou de MDM répartiteur en fonction de la façon dont il est installé, lorsqu’il est promu en tant que membre du cluster.
- MDM Manager : MDM pouvant servir de MDM principal ou secondaire dans le cluster. Les MDM Manager ont un ID système unique et peuvent recevoir des noms uniques. Un gestionnaire peut être un serveur en veille ou un membre du cluster.
- Tie-break MDM: MDM dont le seul rôle consiste à vous aider à déterminer quel MDM joue le rôle principal. Un répartiteur peut être un élément en veille ou un membre du cluster. Un MDM répartiteur n’est pas un gestionnaire. Dans un cluster à trois nœuds, il existe un répartiteur ; Dans un cluster à cinq nœuds, il existe deux tiebreakers. Cela garantit qu’il existe toujours un nombre impair de MDM dans un cluster, ce qui garantit qu’il y a toujours une majorité dans l’élection du MDM principal.
Les termes suivants sont pertinents pour le cluster MDM, en particulier :
- MDM principal : MDM du cluster qui contrôle les SDS et SDC. Le MDM principal contient et met à jour le référentiel MDM, la base de données qui stocke la configuration du SDS et la façon dont les données sont distribuées entre les SDS dans le système. Ce référentiel est répliqué en permanence sur les MDM secondaires afin que ceux-ci puissent prendre le relais immédiatement. Chaque cluster MDM dispose d’un MDM principal.
- MDM secondaire : MDM du cluster qui est prêt à jouer le rôle de MDM principal si nécessaire. Dans un cluster à trois nœuds, il existe un MDM secondaire, ce qui permet un point de défaillance unique. Dans un cluster à cinq nœuds, il existe deux MDM secondaires, ce qui permet deux points de défaillance. Cette résilience accrue est un avantage majeur pour l’activation du cluster à cinq nœuds.
- Réplique: MDM qui contient un réplica du référentiel MDM. Cela inclut le MDM principal et tous les MDM secondaires du cluster MDM.
Le tableau suivant décrit les modes cluster disponibles :
| Mode cluster | Membres | Description |
|---|---|---|
| Trois nœuds (par défaut) |
|
Un cluster à trois nœuds dispose de deux copies du référentiel, ce qui lui permet de résister à une seule défaillance du cluster MDM. |
| Cinq nœuds |
|
Un cluster à cinq nœuds dispose de trois copies du référentiel, ce qui lui permet de résister à deux défaillances du cluster MDM. |
| Nœud unique | MDM principal | Un cluster à nœud unique n’a qu’une seule copie du référentiel, par conséquent, il ne peut pas résister aux défaillances. Il n’est pas recommandé d’utiliser un nœud unique dans les systèmes de production. |
En plus des membres du cluster, vous pouvez préparer des gestionnaires de secours et des nœuds répartiteurs, pour un total de treize MDM de cluster et de secours.
La limite d’adresse IP du cluster MDM est de 16 adresses IP, qui incluent tous les membres du cluster (principal, secondaire, principal en veille et secondaire en veille).

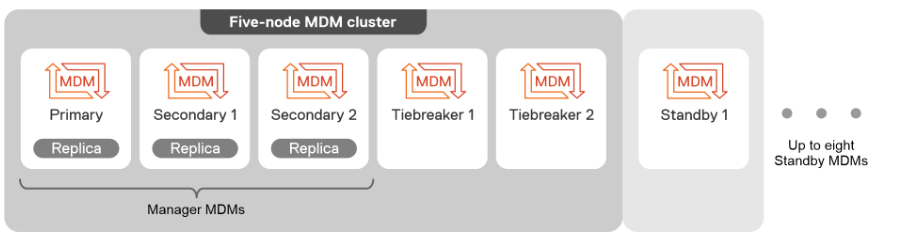

La figure suivante illustre un cluster MDM à cinq nœuds :
Figure 1. Cluster MDM à cinq nœuds
Le même package MDM est installé sur tous les membres du cluster MDM.
Avant qu’un serveur n’entre dans le cluster MDM, un serveur doit :
- Installez le package MDM sur le serveur. Lors de l’installation, vous déterminez si le serveur sera un gestionnaire ou un répartiteur (par défaut).
- Promouvoir le serveur à l’état de veille, soit en tant que gestionnaire, soit en tant que répartiteur, en fonction de la façon dont il a été installé.
- Ajoutez le serveur en veille au cluster MDM. Un gestionnaire, une fois entré dans le cluster, peut prendre l’état principal ou secondaire.
La création d’un cluster MDM s’effectue automatiquement lors du déploiement d’un système avec l’un des outils de déploiement automatisé.
