Opzioni Dell HYPERMAX OS e PowerMaxOS Online Device Expansion (ODE) per TDEV

Che cosa sono le opzioni Dell HYPERMAX OS e PowerMaxOS Online Device Expansion (ODE) per TDEV e la funzionalità supportata?

Sia HYPERMAX OS che PowerMaxOS consentono l'espansione online dei volumi TDEV, con alcune restrizioni a livelli specifici del sistema operativo dell'array.

Dell Solutions offre la funzionalità di espansione con symdev modify -tdev Comando.
Dell Unisphere for VMAX e Unisphere for PowerMax offrono funzionalità di espansione con la finestra di dialogo ArraySid -> Volumes -> Expand Volume .

Anche altri chiamanti a Array Management che utilizzano i livelli SYMAPI, SMI-S, REST API possono influire su un'operazione di espansione TDEV.

Di seguito vengono descritte le funzionalità ODE disponibili e i requisiti del sistema operativo Solutions Enabler e Array:

• Fino agli array HYPERMAX OS (5977) inclusi, TDEVS non può essere espanso mentre si è in una sessione di replica locale (ad esempio TimeFinder Clone, SnapVX) o remota (SRDF).

  Solutions Enabler 8.1 e versioni successive forniscono funzionalità ODE per TDEV non replicati. Sintassi di esempio:
  symdev -sid <sid>  -devs <dev> modify -tdev -cap <NewCapacity> -captype <cyl|mb|gb|tb>

  Consultare l'articolo 13158 della Knowledge Base di Dell:　Dell EMC Solutions Enabler : Come espandere un dispositivo TDEV replicato in una sessione SRDF/A (modalità asincrona) sull'array VMAX3 con Enginuity 5977? per informazioni dettagliate su una procedura per rimuovere un dispositivo TDEV SRDF/A sulla coppia di array 5977 dalla relativa sessione SRDF/A, espandere il TDEV su entrambi gli array e aggiungere nuovamente i dispositivi espansi alla sessione SRDF/A come coppia SRDF/A.

  Per espandere i TDEV nella sessione SRDF/Metro nella coppia di array 5977 , i TDEV devono essere rimossi dalla sessione SRDF/Metro (utilizzando un symrdf deletepair) prima che entrambi i lati potessero essere espansi, quindi aggiungere nuovamente i dispositivi espansi aggiunti alla sessione SRDF/Metro come coppia SRDF/Metro.

  Poiché la progettazione di SRDF/Metro rende entrambi i lati dell'array disponibili per l'accesso all'I/O dell host, è necessario considerare considerazioni speciali quando si esegue una procedura di espansione TDEV.

  Si consiglia di contattare il Supporto Dell prima di tentare di espandere i TDEV SRDF/Metro sulla coppia di array 5977 .

• Per PowerMaxOS (5978 su entrambi gli array, precedente alla revisione .444), TDEVS può essere espanso in una sessione di replica locale (SnapVX) o remota (SRDF), ad eccezione delle coppie SRDF in una sessione SRDF/Metro.

  Nota: Online Device Expansion non è supportata per la modalità TimeFinder legacy (ad esempio) symclone).

  Solutions Enabler 9.0 e versioni successive forniscono la funzionalità ODE per TDEV replicati in locale e in remoto su array 5978 (precedenti alla revisione .444), ad eccezione delle coppie SRDF in una sessione SRDF/Metro. Sintassi di esempio (per la coppia replicata in remoto):

  symdev -sid <sid>  -devs <dev> modify -tdev -cap <NewCapacity> -captype <cyl|mb|gb|tb> -rdfg <rdfg>

  Dove -rdfg Elenca i dispositivi che appartengono al gruppo SRDF specificato. Se utilizzato con Modify, specifica il gruppo SRDF associato ai dispositivi SRDF e indica che entrambi i lati della coppia SRDF, associati al gruppo SRDF, devono essere espansi.

  Per espandere i TDEV nella sessione SRDF/Metro nella coppia di array 5978 (precedente alla revisione .444), i TDEV devono essere rimossi dalla sessione SRDF/Metro (utilizzando un symrdf deletepair oppure symrdf movepair) prima che entrambi i lati potessero essere espansi, quindi aggiungere nuovamente i dispositivi espansi aggiunti alla sessione SRDF/Metro come coppia SRDF/Metro.

  Poiché la progettazione di SRDF/Metro rende entrambi i lati dell'array disponibili per l'accesso all'I/O dell host, è necessario considerare considerazioni speciali quando si esegue una procedura di espansione TDEV.

  Si consiglia di contattare il Supporto Dell prima di tentare di espandere i TDEV SRDF/Metro sulla coppia di array 5978 (precedente alla revisione .444).

• Per PowerMaxOS (5978.444 e versioni successive su entrambi gli array), TDEVS può essere espanso mentre si trova in una sessione di replica locale (ad esempio SnapVX) o remota (SRDF), incluse le coppie SRDF in una sessione SRDF/Metro.

  Nota: Online Device Expansion non è supportata per la modalità TimeFinder legacy (ad esempio) symclone).

  Solutions Enabler 9.1 (e versioni successive) fornisce funzionalità ODE per TDEV replicati in locale e in remoto su array 5978 (5978.444 e versioni successive su entrambi gli array), incluse le coppie SRDF in una sessione SRDF/Metro. Sintassi di esempio (per la coppia replicata in remoto):

  symdev -sid <sid>  -devs <dev> modify -tdev -cap <NewCapacity> -captype <cyl|mb|gb|tb> -rdfg <rdfg>

  Dove -rdfg Elenca i dispositivi che appartengono al gruppo SRDF specificato. Se utilizzato con Modify, specifica il gruppo SRDF associato ai dispositivi SRDF e indica che entrambi i lati della coppia SRDF, associati al gruppo SRDF, devono essere espansi.

• Per PowerMaxOS (5978.669 e versioni successive su entrambi gli array), non è possibile espandere TDEVS in un'ambiente MetroDR.

  Utilizzare il comando SYMCLI (9.2 e versioni successive): symdev -sid <sid> list -metrodr per elencare tutti i dispositivi array negli ambienti DR metro.

  Per espandere un TDEV in un'ambiente MetroDR, è necessario rimuovere l'ambiente Smart DR esistente (con symmdr -sid <sid> -name <EnvName> -dr_rdfg <gg> environment -remove), quindi espandere il TDEV (vedere il passaggio 3 precedente e vedere la Nota 1 sotto), quindi è possibile creare nuovamente l'ambiente MetroDR (con symmdr -sid <sid> -name <EnvName> -metro_rdfg <gg> -dr_rdfg <gg> environment -setup).

  Solutions Enabler 10.3 consente di modificare l'ambiente Smart DR SRDF/Metro, aggiungendo o rimuovendo dispositivi dopo la creazione dell'ambiente. Pertanto, con questa versione, la rimozione di Smart DR non è necessaria. È possibile utilizzare il seguente comando:

  symmdr -sid <ArrayID> -name <EnvironmentName>
    modify -add <-dev | file >
   modify -remove < -devs | -file > -metro_rdfg -dr_rdfg

• Unisphere for PowerMax 9.x (e versioni successive) fornisce anche la funzionalità ODE per TDEV replicati in locale e in remoto su 5978 (a seconda del codice dell'array), dove la specifica di un gruppo RDF indica che entrambi i lati della coppia RDF devono essere espansi. Ad esempio:

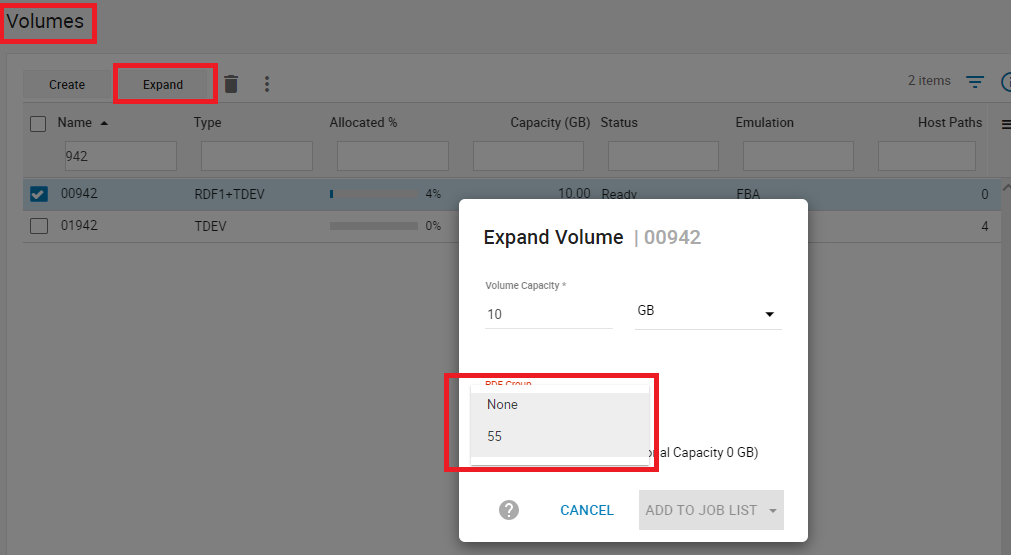

  Finestra di dialogo Unisphere for PowerMax Expand Volume.

Se si seleziona il gruppo RDF None, il dispositivo viene espanso solo sul lato array corrente della coppia RDF.

Note generali:

• Se nessuna delle due sessioni SRDF è SRDF/Metro, espandere prima uno dei dispositivi R2 (senza -rdfg parametro). In questo modo, una delle coppie di sessioni con R2 è più grande di R1. Ciò non è possibile in quanto gli I/O di scrittura si verificano solo sul lato R1 . Quindi è possibile espandere l'altra coppia di sessioni (con -rdfg parametro), in modo che tutti e tre i dispositivi abbiano le stesse dimensioni.

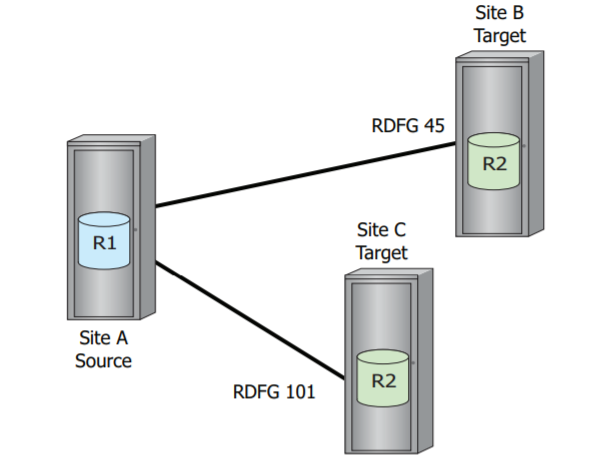

Configurazione SRDF simultanea

• Se una delle sessioni SRDF è SRDF/Metro, espandere prima il dispositivo R2 della sessione di ripristino di emergenza (SRDF/A o SRDF Adaptive Copy Disk) (senza -rdfg parametro). In questo modo, la coppia di sessioni DR con R2 è più grande di R1. Ciò non è possibile in quanto gli I/O di scrittura si verificano solo sui lati R1 o R2 della sessione SRDF/Metro. Quindi è possibile espandere la coppia di sessioni SRDF/Metro (con -rdfg parametro), in modo che tutti e tre i dispositivi abbiano le stesse dimensioni.

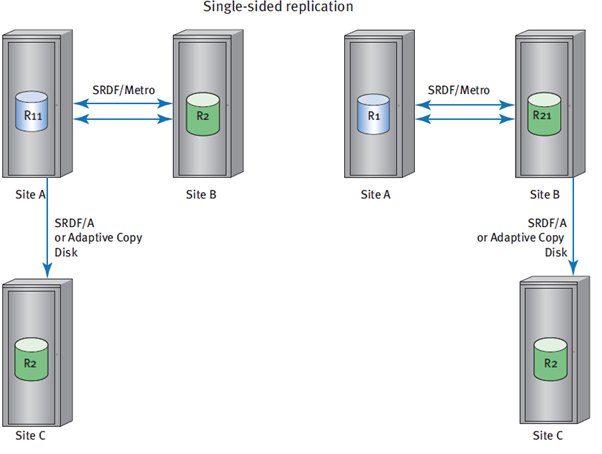

Sessione SRDF/Metro con ripristino di emergenza su un solo lato

• Se una delle sessioni SRDF è SRDF/Metro ed entrambi i lati delle sessioni SRDF/Metro hanno sessioni di Disaster Recovery (quindi la sessione da SRDF/Metro R11 a R21 , la sessione da R11 a R2 e la sessione da R21 a R2 ), espandere prima ciascuno dei dispositivi R2 non Metro delle sessioni di ripristino di emergenza (SRDF/A o SRDF Adaptive Copy Disk) (senza -rdfg parametro). In questo modo, entrambe le coppie di sessioni DR con R2 sono più grandi di R1. Ciò non è possibile in quanto gli I/O di scrittura si verificano solo sui lati R1 o R2 della sessione SRDF/Metro. Quindi è possibile espandere la coppia di sessioni SRDF/Metro (con -rdfg parametro), in modo che tutti e quattro i dispositivi abbiano la stessa dimensione.

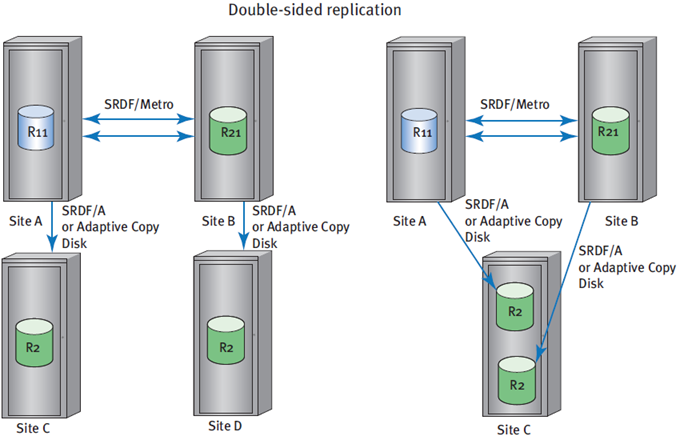

Sessione SRDF/Metro con replica di Disaster Recovery su entrambi i lati

• Se nessuna delle sessioni SRDF è SRDF/Metro, espandere prima il dispositivo R2 (senza -rdfg parametro). In questo modo la coppia di sessioni da R21 a R2 rimane con R2 più grande di R1. Ciò non è possibile in quanto gli I/O di scrittura si verificano solo sul lato R1 . È quindi possibile espandere l'altra coppia di sessioni (da R1 a R21) (con -rdfg parametro), in modo che tutti e tre i dispositivi abbiano le stesse dimensioni.

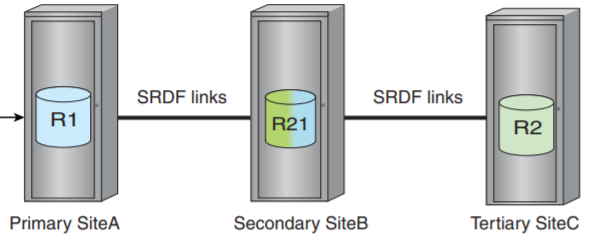

Configurazione SRDF a cascata.
