PowerEdge：如何使用 System Setup 菜单在 RAID 控制器中导入外部配置

当 RAID 控制器识别出与其当前配置不同步的 RAID 元数据时，将会检测到外部配置。当磁盘或虚拟磁盘在系统之间移动时，或者当 RAID 集临时脱机且稍后恢复时，可能会发生这种情况。

准备工作

何时使用此过程

仅当满足以下任一条件时，才使用此过程：

• 安装或更换新的 PERC 后。
• 原始 RAID 配置应保持不变并应恢复。
• 整个 RAID 虚拟磁盘 （VD） 脱机或发生故障，检测到外部磁盘。
  • 在这种情况下，建议查看日志或寻求支持帮助来查看日志，以了解阵列失败的原因，因为可能缺少故障磁盘，导致无法导入。

不使用此过程的情形

请勿在以下情况下导入外部配置：

• 虚拟磁盘联机或降级，但仍然可以访问。
• 只有单个物理磁盘显示外部配置，而 RAID 保持活动状态。

在这些情况下，清除受影响磁盘上的外部配置并允许 RAID 重建。将单磁盘外部配置导入活动阵列可能会导致数据损坏。

附注事项

• 在运行 UEFI 的 PowerEdge R/T x30 和 x40 系列系统上，传统 RAID BIOS 可能不可用。配置通过系统设置 （F2） 执行。
• 如果 RAID 状态不清楚或观察到意外的磁盘状态，Dell Technologies 建议联系戴尔技术支持。
• 有关何时导入或清除外部配置的一般指导，请参阅 PowerEdge：在 PERC 控制器上导入或清除外部配置。

管理员必须首先 检查虚拟磁盘和物理磁盘状态，然后再 导入外部配置。单击相应的流程链接以了解详细信息。

检查虚拟磁盘和物理磁盘状态

1. 开启 系统。
2. 出现提示时按 F2 键。
3. 在 System Setup Main Menu 中选择 Device Settings。

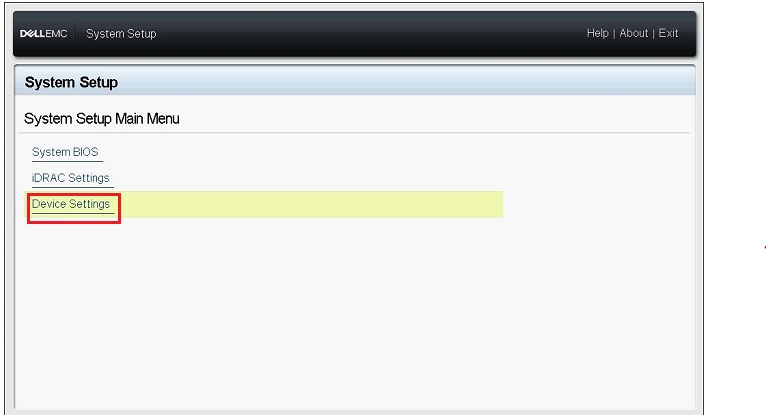

图 1：系统设置设备设置


4. 在 Device Settings 菜单上单击相应的 RAID 控制器 。

5. 单击 Main Menu 中的 Virtual Disk Management 。

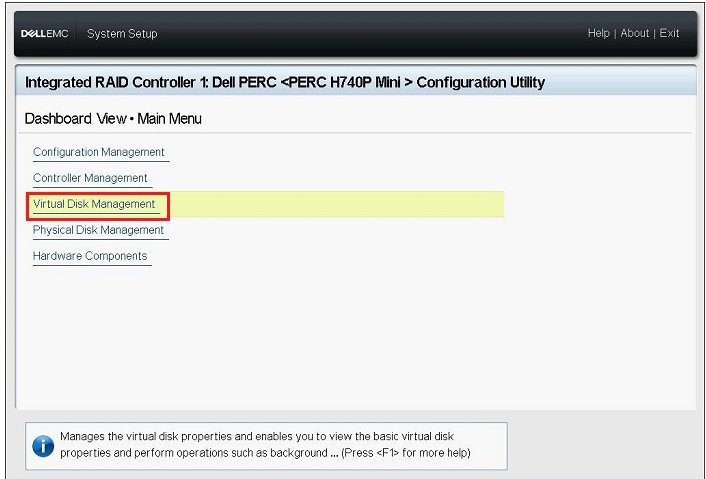

图 2：虚拟磁盘管理


6. 检查显示的相应虚拟磁盘 的状态 ，然后单击 虚拟磁盘链接。

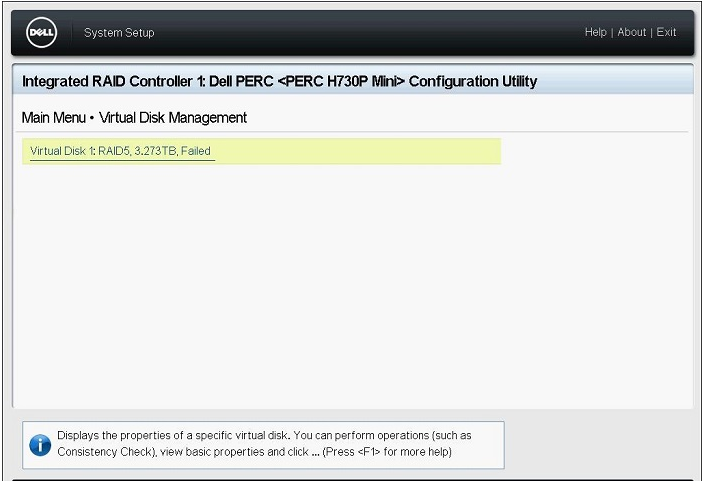

图 3：选择虚拟磁盘


7. 检查有关 RAID 级别、 状态 和 大小的信息，然后单击 查看关联的物理磁盘。

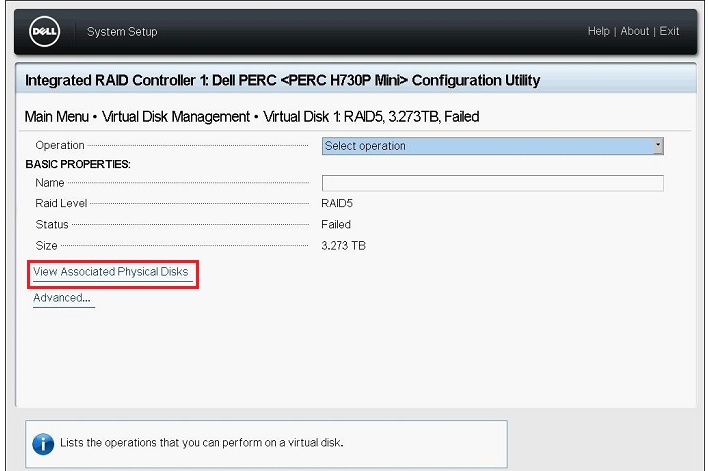

图 4：查看关联的物理磁盘


8. 从 ASSOCIATED PHYSICAL DISKS 字段中检查属于虚拟磁盘的物理磁盘，然后单击 Back ，直到屏幕返回 Main Menu。
9. 单击主菜单中的 Physical Disk Management 。
10. 检查显示的所有物理磁盘 的状态 ，然后单击每个磁盘 以检查详细信息。

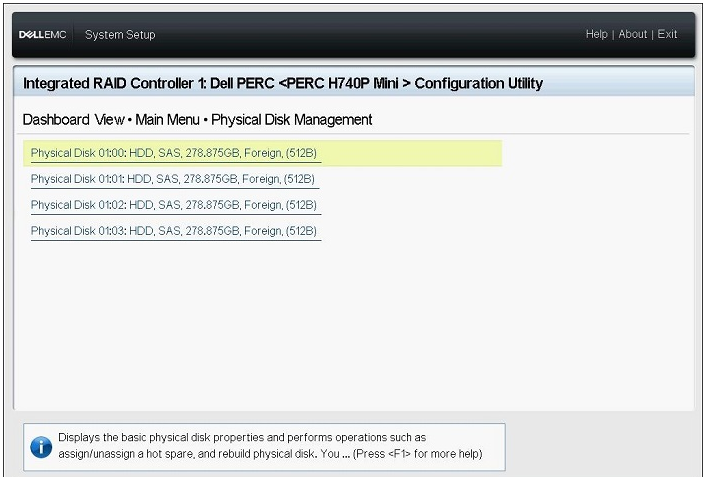

图 5：物理磁盘详细信息


11. 在磁盘详细信息屏幕上检查以下项目：
    • PowerEdge R/T x30/x35 系列：物理磁盘 ID、 状态、 大小
    • PowerEdge R/T x40/x45 系列：设备 ID、 背板 ID、 插槽编号、 状态、 大小
12. 以相同方式检查所有剩余物理磁盘 的状态 ，然后返回到主菜单。

导入外部配置

1. 单击 Main Menu 屏幕上的 Configuration Management。
2. 单击 Manage Foreign Configuration。

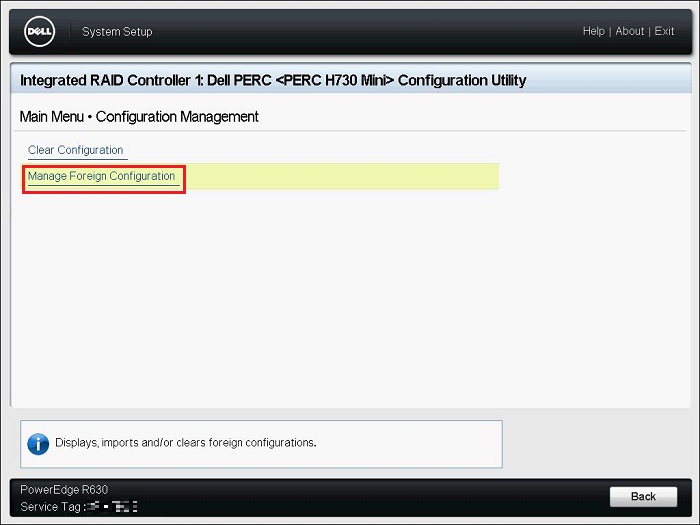

图 6：管理外部配置。


3. 单击 Preview Foreign Configuration。

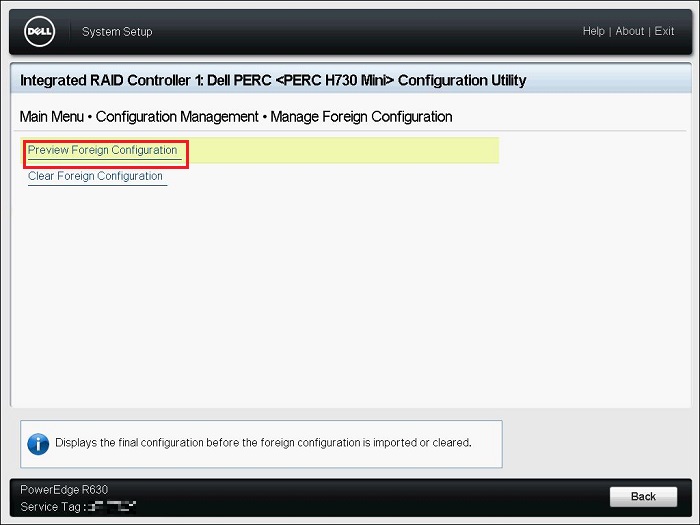

图 7：预览外部配置


4. 检查 "VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT" 为 Ready 或 Degraded ，然后单击 Import Foreign Configuration。
   • PHYSICAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT管理此进程：仅显示外部配置中的磁盘
   • VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT管理此进程：在导入操作之后显示虚拟磁盘

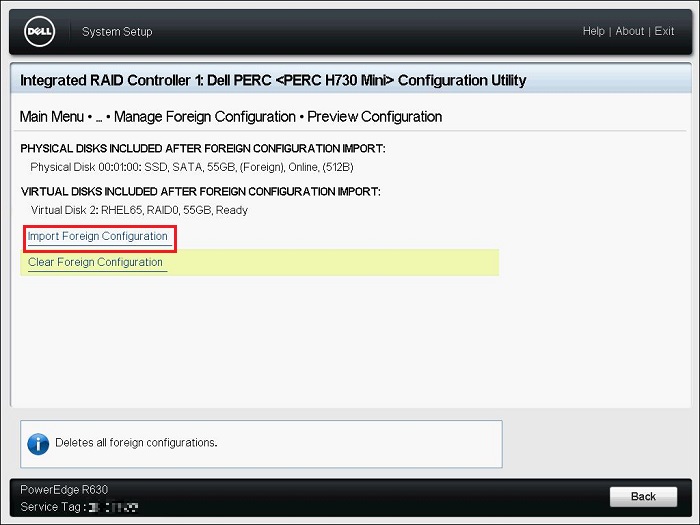

图 8：管理外部配置。


5. 阅读显示的警告，选择 Confirm，然后单击 Yes。

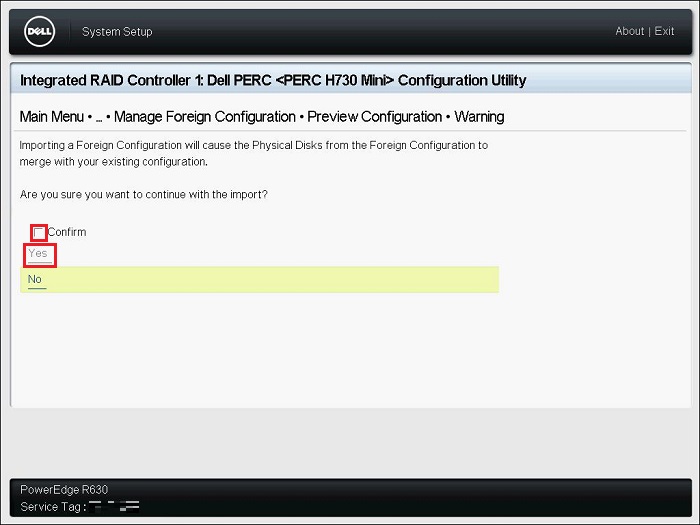

图 9：确认警告


6. 一旦消息 "The operation has been performed successfully" ，单击 确定。

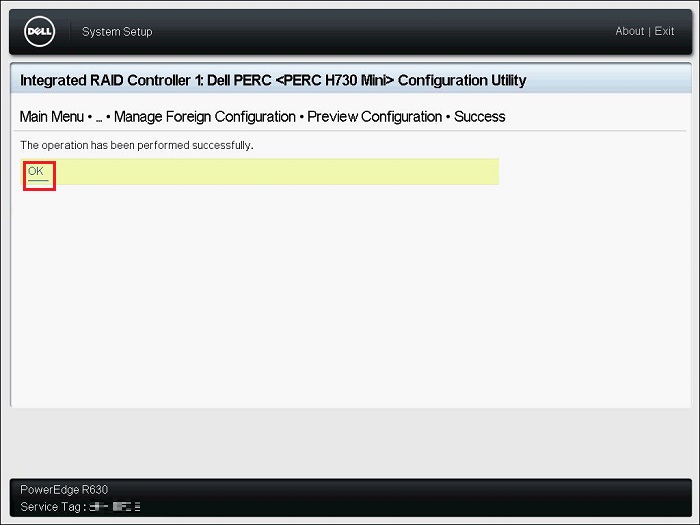

图 10：外部导入成功


7. 单击 Configuration Management 屏幕上的 Back。

8. 单击 Main Menu 屏幕上的 Virtual Disk Management ，检查虚拟磁盘的状态是 Ready还是 Degraded。
   如果状态为 Ready，请转至步骤 9。
   如果状态不是“就绪”，请按照以下步骤检查状态。
   1. 单击相应的虚拟磁盘并检查 状态。
   2. 单击 查看关联的物理磁盘 ，然后检查属于虚拟磁盘一部分的物理磁盘。
      如果磁盘状态不是 联机 状态，请联系戴尔技术支持。

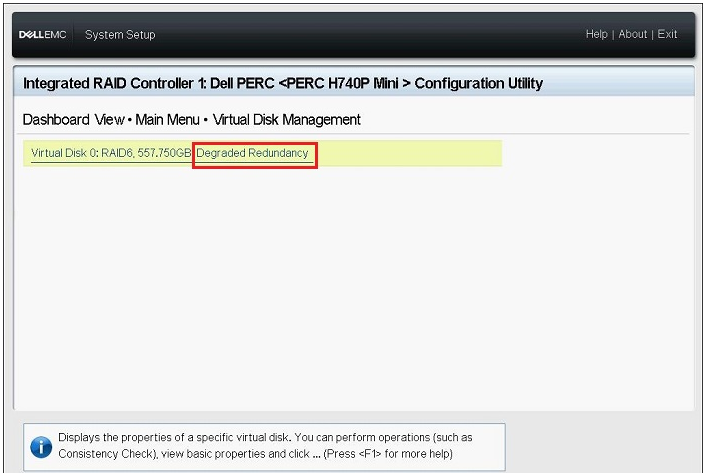

图 11：降级冗余状态示例

9. 依次单击 Back、 Finish、 Finish和 Finish。一旦出现警告， "Are you sure you want to exit?" ，请单击 是。
10. 操作系统 将启动。

成功导入后

• 如果阵列导入成功，建议将 PERC 和驱动器的固件更新到最新的可用版本。
• 如果外部配置不是预期的，这意味着它不是由于将磁盘迁移到另一台服务器或从新的 PERC 检测到的，则建议在 RAID VD 完成重建、检查生命周期日志或收集 SupportAssist 报告以供审查时监视其运行状况。
