PowerEdge: System Setup 메뉴를 사용하여 RAID 컨트롤러에서 외부 구성을 가져오는 방법

RAID 컨트롤러가 현재 구성과 동기화되지 않은 RAID 메타데이터를 식별하면 외부 구성이 감지됩니다. 이 문제는 디스크 또는 가상 디스크가 시스템 간에 이동될 때 또는 RAID 세트가 일시적으로 오프라인 상태가 되었다가 나중에 반환될 때 발생할 수 있습니다.

시작하기 전에

이 절차를 사용해야 하는 경우

다음 조건 중 하나에 해당하는 경우에만 이 절차를 사용하십시오.

• 새 PERC를 설치 또는 교체한 후.
• 원래 RAID 구성은 그대로 유지될 것으로 예상되며 복구해야 합니다.
• 외부 디스크가 감지된 상태에서 전체 RAID 가상 디스크(VD)가 오프라인 상태이거나 장애가 발생했습니다.
  • 이 시나리오에서는 가져올 수 없는 장애가 발생한 디스크가 누락되었을 수 있으므로 로그를 검토하거나 지원 팀의 도움을 받아 어레이가 실패한 이유를 파악하는 것이 좋습니다.

이 절차를 사용하지 말아야 하는 경우

다음과 같은 상황에서는 외부 구성을 가져오지 마십시오.

• 가상 디스크가 Online 또는 Degraded 상태이지만 여전히 액세스할 수 있습니다.
• RAID가 활성 상태로 유지되는 동안 단일 물리 디스크에만 외부 구성이 표시됩니다.

이러한 경우 영향을 받는 디스크의 외부 구성을 지우고 RAID가 재구축되도록 합니다. 단일 디스크 외부 구성을 활성 어레이로 가져오면 데이터가 손상될 수 있습니다.

추가 설명

• UEFI를 실행하는 PowerEdge R/T x30 및 x40 Series 시스템에서는 기존 RAID BIOS를 사용하지 못할 수 있습니다. 구성은 시스템 설정(F2)을 통해 수행됩니다.
• RAID 상태가 불분명하거나 예기치 않은 디스크 상태가 관찰되는 경우 Dell 기술 지원 부서에 문의하는 것이 좋습니다.
• 외부 구성을 가져오거나 지우는 경우에 대한 일반적인 지침은 다음을 참조하십시오. PowerEdge: PERC 컨트롤러에서 외부 구성 가져오기 또는 지우기

관리자는 먼저 가상 및 물리적 디스크 상태를 확인한 다음 외부 구성 가져오기를 수행해야 합니다. 자세한 내용을 확인하려면 해당 프로세스 링크를 클릭하십시오.

가상 및 물리적 디스크 상태 확인

1. 시스템을 켭니다.
2. 메시지가 나타나면 F2 키를 누릅니다.
3. 시스템 설정 기본 메뉴에서 디바이스 설정을 선택합니다.

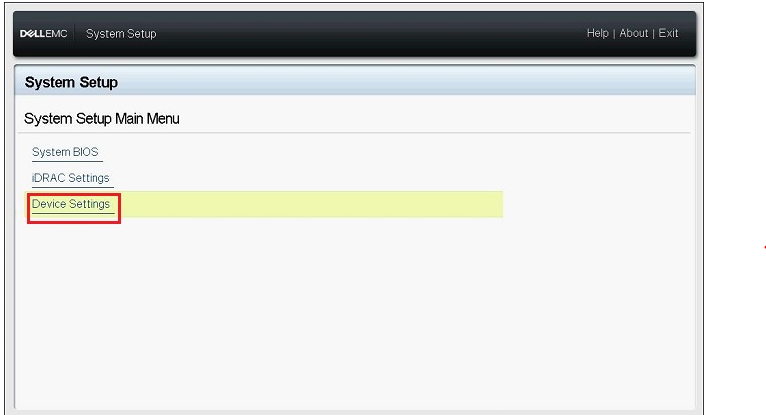

그림 1: 시스템 설치 디바이스 설정


4. Device Settings 메뉴에서 해당 RAID 컨트롤러 를 클릭합니다.

5. 기본 메뉴에서 Virtual Disk Management 를 클릭합니다.

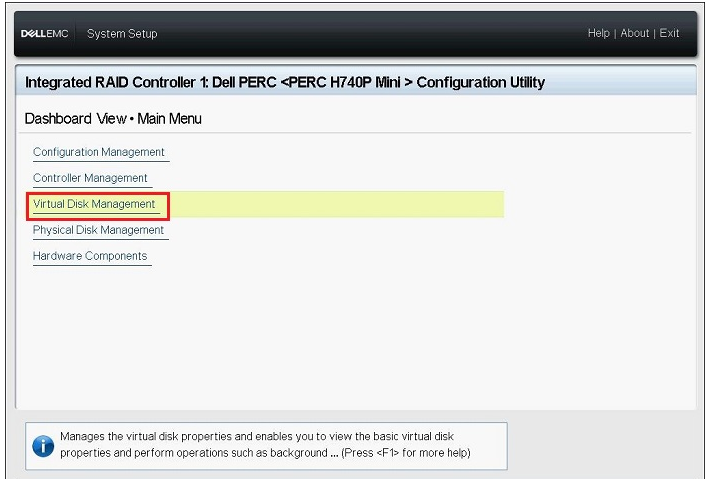

그림 2: 가상 디스크 관리


6. 표시되는 해당 가상 디스크의 상태를 확인한 다음 가상 디스크 링크를 클릭합니다.

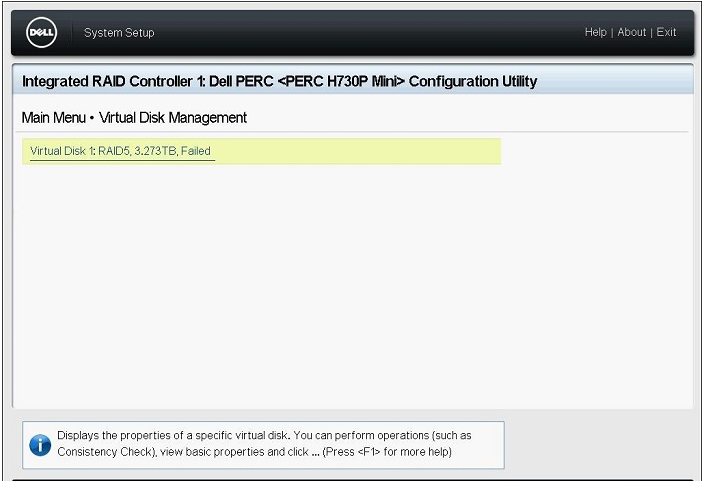

그림 3: 가상 디스크 선택


7. RAID 레벨, 상태 및 크기에 대한 정보를 확인한 다음 View Associated Physical Disks를 클릭합니다.

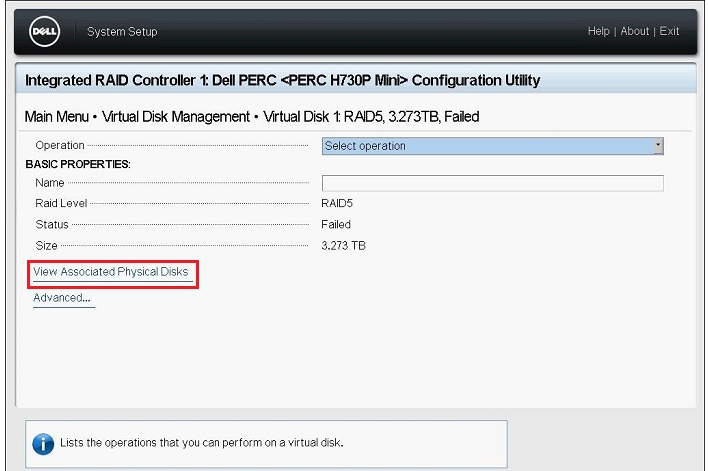

그림 4: 연결된 물리적 디스크 보기


8. ASSOCIATED PHYSICAL DISKS 필드에서 가상 디스크의 일부인 물리적 디스크를 확인한 다음 화면이 기본 메뉴로 돌아갈 때까지 Back을 클릭합니다.
9. 기본 메뉴에서 Physical Disk Management 를 클릭합니다.
10. 표시된 모든 물리적 디스크의 상태를 확인하고 각 디스크를 클릭하여 세부 정보를 확인합니다.

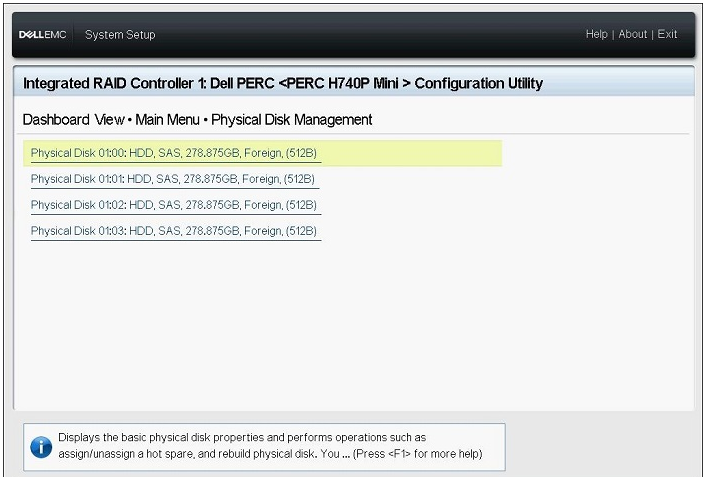

그림 5: 물리적 디스크 세부 정보


11. 디스크 세부 정보 화면에서 다음 항목을 확인합니다.
    • PowerEdge R/T X30/x35 Series: 물리적 디스크 ID, 상태, 크기
    • PowerEdge R/T x40/x45 Series: 디바이스 ID, 백플레인 ID, 슬롯 번호, 상태, 크기
12. 같은 방법으로 남아 있는 모든 물리적 디스크의 상태를 확인한 다음 기본 메뉴로 돌아갑니다.

외부 구성 가져오기

1. 기본 메뉴 화면에서 구성 관리를 클릭합니다.
2. 외부 구성 관리를 클릭합니다.

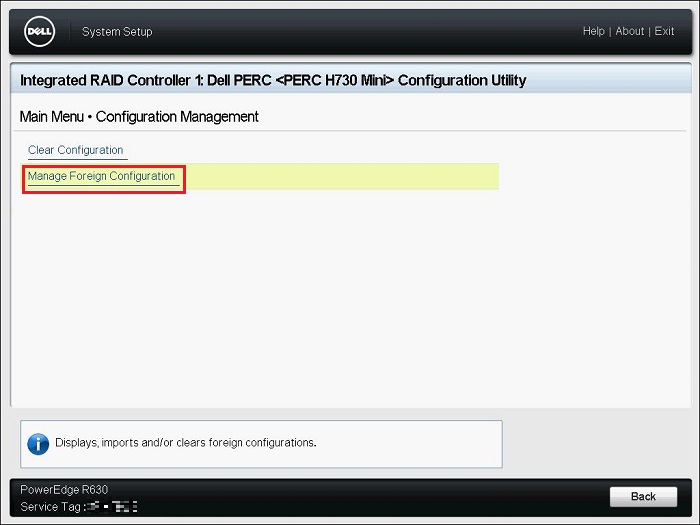

그림 6: 외부 구성 관리.


3. 외부 구성 미리 보기를 클릭합니다.

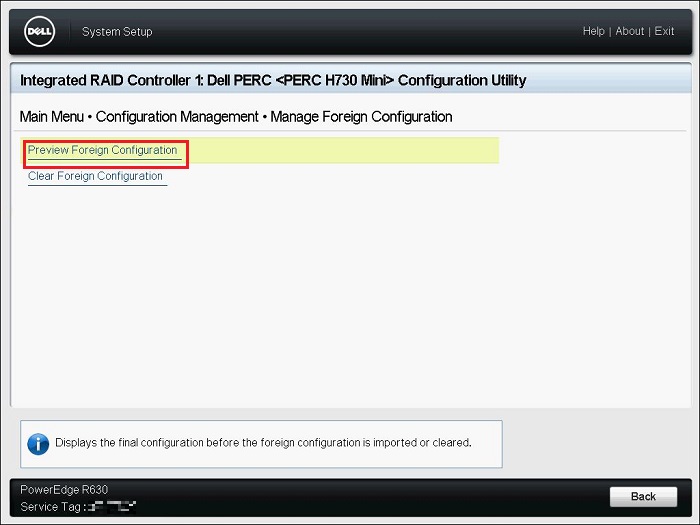

그림 7: 외부 구성 미리 보기


4. 가상 디스크의 상태가 "VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT" 가 Ready 또는 Degraded 인 경우 Import Foreign Configuration을 클릭합니다.
   • PHYSICAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT파일로 교체합니다. 외부 구성의 디스크만 표시합니다.
   • VIRTUAL DISKS INCLUDED AFTER FOREIGN CONFIGURATION IMPORT파일로 교체합니다. 가져오기 작업 후의 가상 디스크를 표시합니다.

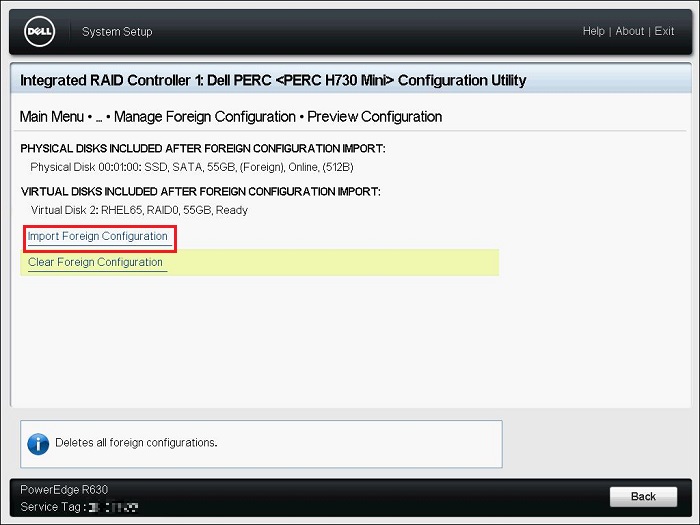

그림 8: 외부 구성 관리.


5. 표시된 경고를 읽고 Confirm을 선택한 다음 Yes를 클릭합니다.

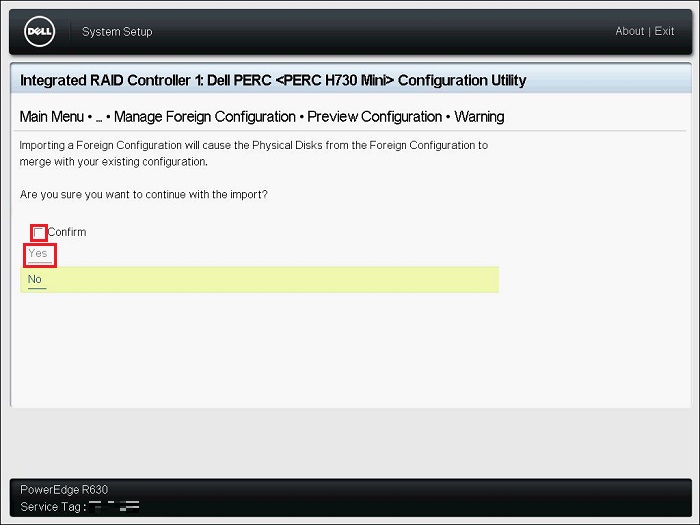

그림 9: 경고 확인


6. 메시지가 표시되면 "The operation has been performed successfully" 가 표시되면 OK를 클릭합니다.

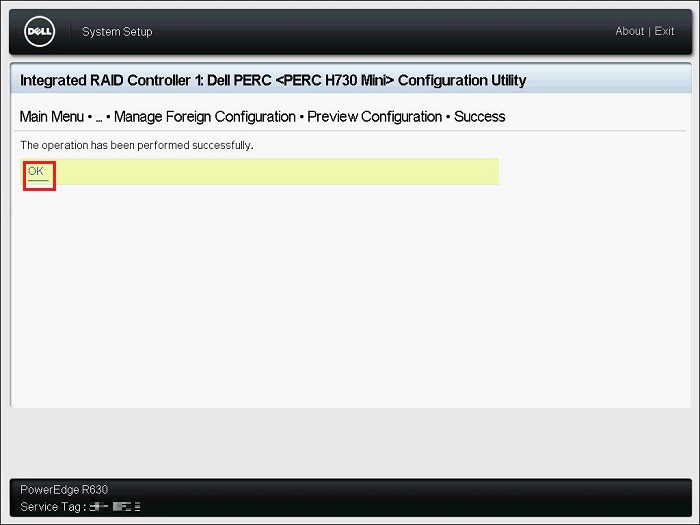

그림 10: 해외 가져오기 성공


7. 구성 관리 화면에서 뒤로를 클릭합니다.

8. Main Menu 화면에서 Virtual Disk Management 를 클릭하여 가상 디스크의 상태가 Ready 또는 Degraded인지 확인합니다.
   상태가 준비인 경우 9단계로 이동합니다.
   상태가 Ready 이외의 경우 아래 단계에 따라 상태를 확인합니다.
   1. 해당 가상 디스크를 클릭하고 상태를 확인합니다.
   2. View Associated Physical Disk(연결된 물리적 디스크 보기)를 클릭하고 가상 디스크의 일부인 물리적 디스크를 확인합니다.
      디스크 상태가 온라인 상태가 아닌 경우 Dell 기술 지원에 문의하십시오.

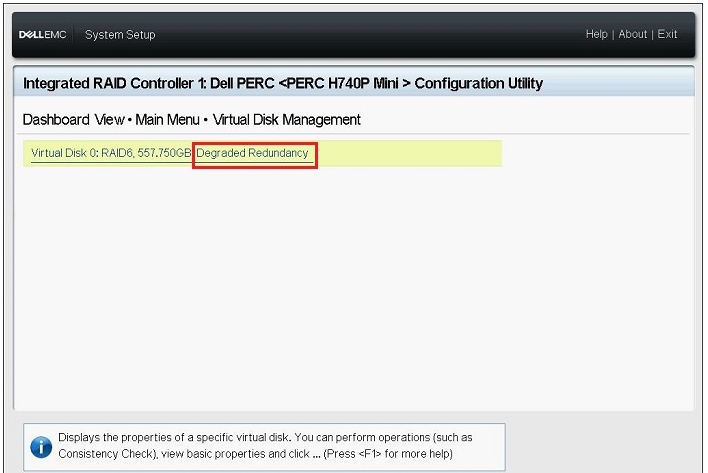

그림 11: 중복성 저하 상태의 예

9. 뒤로, 마침, 마침을 클릭한 다음 마침을 클릭합니다. 경고가 나오면, "Are you sure you want to exit?" 가 표시되면 Yes를 클릭합니다.
10. 운영 체제가 부팅됩니다.

가져오기에 성공한 후

• 어레이 가져오기에 성공한 경우 PERC 및 드라이브의 펌웨어를 사용 가능한 최신 버전으로 업데이트하는 것이 좋습니다.
• 외부 구성이 예상되지 않은 경우, 즉 디스크를 다른 서버로 마이그레이션하거나 새 PERC에서 감지하지 않은 경우 재구축이 완료될 때 RAID VD 상태를 모니터링하여 수명주기 로그를 확인하거나 검토를 위해 SupportAssist 보고서를 수집하는 것이 좋습니다.
