OptiPlex 5070: Guida visiva ai computer
Riepilogo: Questo articolo fornisce una guida visiva alle porte esterne e alle funzioni dei vari fattori di forma della serie di desktop Dell OptiPlex 5070.
Questo articolo si applica a
Questo articolo non si applica a
Questo articolo non è legato a un prodotto specifico.
Non tutte le versioni del prodotto sono identificate in questo articolo.
Sintomi
Il seguente articolo fornisce una guida visiva al computer OptiPlex 5070 con un elenco delle porte esterne e delle funzioni del PC.
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com/support
Sommario:
- Formato mini-tower (MT) - Vista anteriore
- Formato mini tower (MT) - Vista posteriore
- Fattore di forma ridotto (SFF) - Vista anteriore
- Fattore di forma ridotto (SFF) - Vista posteriore
- Fattore di forma micro (MFF) - Vista anteriore
- Fattore di forma micro (MFF) - Vista posteriore
- Ulteriori informazioni:
Formato mini-tower (MT) - Vista anteriore

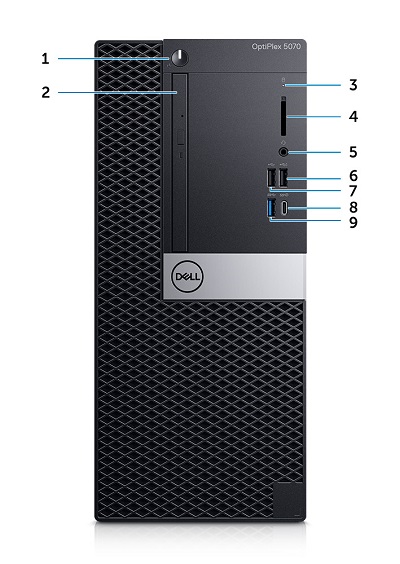

Fig. 1. Formato MT - Vista anteriore
| 1 | Pulsante di accensione e LED di alimentazione | 2 | Unità ottica (opzionale) |
| 3 | LED di attività del disco rigido | 4 | Lettore di schede di memoria (opzionale) |
| 5 | Connettore jack cuffie/audio universale | 6 | Connettore USB 2.0 con PowerShare |
| 7 | Connettore USB 2.0 | 8 | Connettore USB 3.1 Type-C Gen 2 con PowerShare |
| 9 | Connettore USB 3.1 Gen1 Type-A |
Formato mini tower (MT) - Vista posteriore

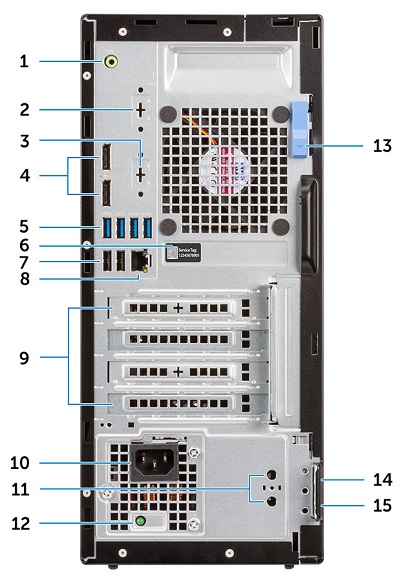

Fig. 2. Formato MT - Vista posteriore
| 1 | Connettore audio Line-out | 2 | Connettore seriale (opzionale) |
| 3 | DisplayPort/HDMI 2.0b/VGA/USB Type-C modalità alternativa (Opzionale) | 4 | 2 connettori DisplayPort |
| 5 | 4 connettori USB 3.1 Gen1 Type-A | 6 | Codice di matricola |
| 7 | 2 connettori USB 2.0 Type-A (supporta SmartPower On) | 8 | Connettore della scheda di rete Ethernet |
| 9 | 4 slot per schede di espansione | 10 | Connettore di alimentazione |
| 11 | Connettori per antenna SMA esterna (opzionale) | 12 | LED della diagnostica dell'alimentatore |
| 13 | Fermo di rilascio | 14 | Slot per cavo di sicurezza Kensington |
| 15 | Anello per lucchetto |
Fattore di forma ridotto (SFF) - Vista anteriore

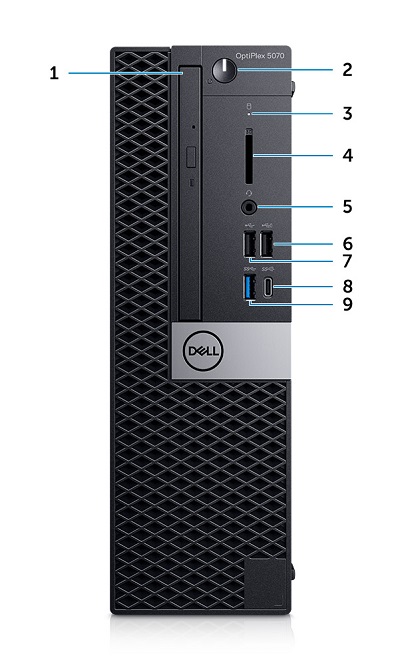

Fig. 3. Formato SFF - Vista anteriore
| 1 | Unità ottica (opzionale) | 2 | Pulsante di accensione e LED di alimentazione |
| 3 | LED di attività del disco rigido | 4 | Lettore di schede di memoria (opzionale) |
| 5 | Connettore jack cuffie/audio universale | 6 | Connettore USB 2.0 con PowerShare |
| 7 | Connettore USB 2.0 | 8 | Connettore USB 3.1 Type-C Gen 2 con PowerShare |
| 9 | Connettore USB 3.1 Gen1 Type-A |
Fattore di forma ridotto (SFF) - Vista posteriore

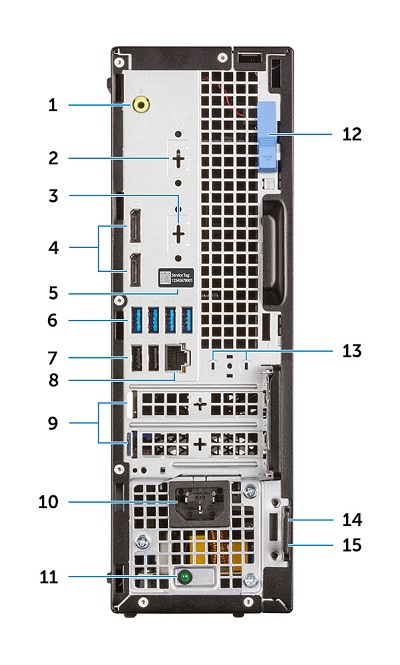

Fig. 4. Formato SFF - Vista posteriore
| 1 | Connettore audio Line-out | 2 | Connettore seriale (opzionale) |
| 3 | DisplayPort/HDMI 2.0b/VGA/USB Type-C modalità alternativa (Opzionale) | 4 | 2 connettori DisplayPort |
| 5 | Codice di matricola | 6 | 4 connettori USB 3.1 Gen1 Type-A |
| 7 | 2 connettori USB 2.0 (supporta SmartPower On) | 8 | Connettore della scheda di rete Ethernet |
| 9 | 2 slot per schede di espansione | 10 | Connettore di alimentazione |
| 11 | LED della diagnostica dell'alimentatore | 12 | Fermo di rilascio |
| 13 | Connettori per antenna SMA esterna (opzionale) | 14 | Slot per cavo di sicurezza Kensington |
| 15 | Anello per lucchetto |
Fattore di forma micro (MFF) - Vista anteriore

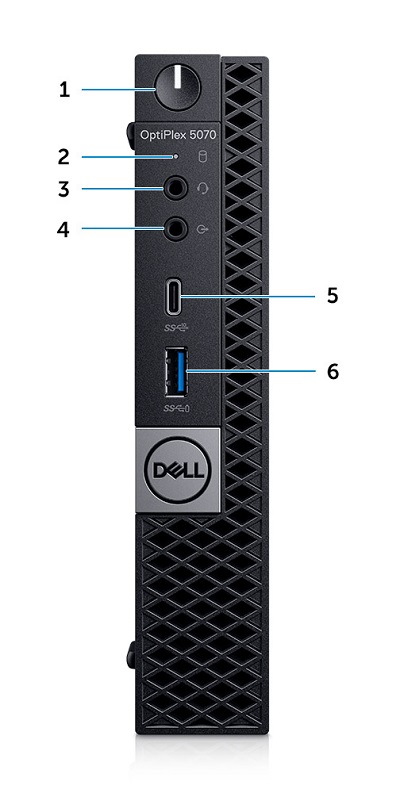

Fig. 5. Formato MFF - Vista anteriore
| 1 | Pulsante di accensione e LED di alimentazione | 2 | LED di attività del disco rigido |
| 3 | Connettore jack cuffie/audio universale | 4 | Connettore Line-out |
| 5 | Connettore USB 3.1 Type-C Gen 2 con PowerShare | 6 | Connettore USB 3.1 Gen1 Type-A con PowerShare |
Fattore di forma micro (MFF) - Vista posteriore

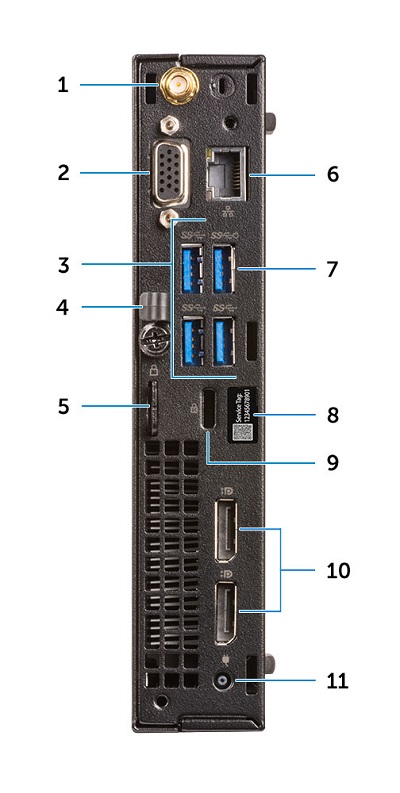

Fig. 6. Formato MFF - Vista posteriore
| 1 | Connettori per antenna SMA esterna (opzionale) | 2 | DisplayPort/HDMI 2.0b/VGA/USB Type-C modalità alternativa (Opzionale) |
| 3 | 3 connettori USB 3.1 Gen1 Type-A | 4 | Supporto per cavi |
| 5 | Anello per lucchetto | 6 | Connettore della scheda di rete Ethernet |
| 7 | Connettore USB 3.1 Gen1 Type-A con SmartPower On | 8 | Codice di matricola |
| 9 | Slot per cavo di sicurezza Kensington | 10 | 2 connettori DisplayPort |
| 11 | Connettore dell'adattatore per l'alimentazione |
