Precision 5540: Visuele handleiding voor uw computer

Riepilogo: Het volgende artikel biedt een visuele handleiding voor uw Precision 5540 Mobile Workstation en een overzicht van de externe poorten en functies van uw laptop.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi


Opmerking: Voor een meer gedetailleerde beschrijving van elke locatie gaat u naar de laptophandleiding op www.dell.com/support


Inhoudsopgave:

  1. Vooraanzicht
  2. Bovenaanzicht
  3. Onderaanzicht
  4. Linkerzijaanzicht
  5. Rechterzijaanzicht
  6. Aanzicht voedingsadapter
  7. Aanvullende info:

Causa



Vooraanzicht

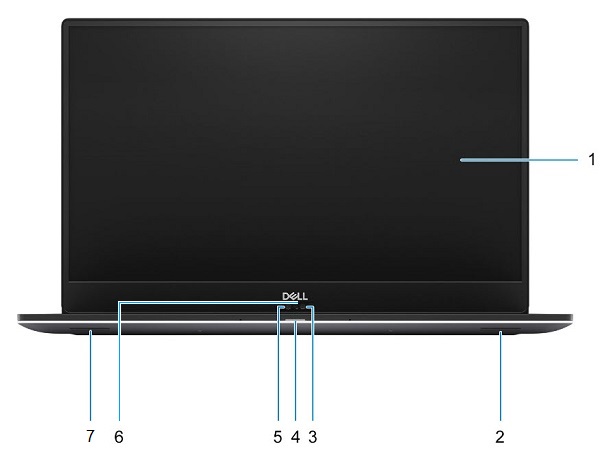

5540 vooraanzicht

(Afbeelding 1 Vooraanzicht)



1 Beeldscherm 2 Rechterluidspreker
3 Infraroodcamera 4 Led voor batterij/status
5 HD-camera 6 LED-lampje camerastatus
7 Linkerluidspreker


Terug naar boven



Bovenaanzicht

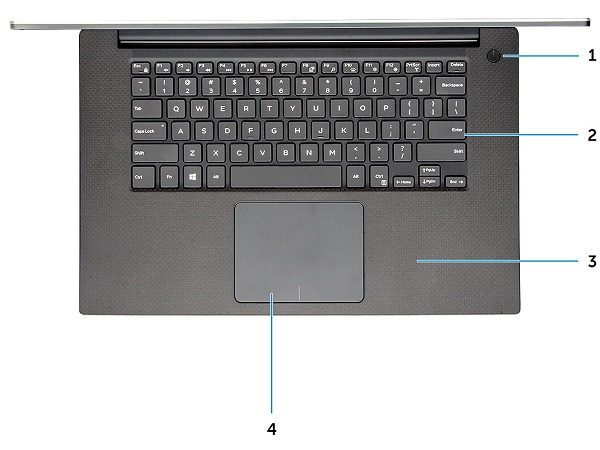

Bovenaanzicht 5540

(Afbeelding 2 Bovenaanzicht)



1 Aan/uit-knop met LED of aan/uit-knop met vingerafdruklezer (optioneel) 2 Toetsenbord
3 Palmsteun 4 Touchpad


Terug naar boven



Onderaanzicht

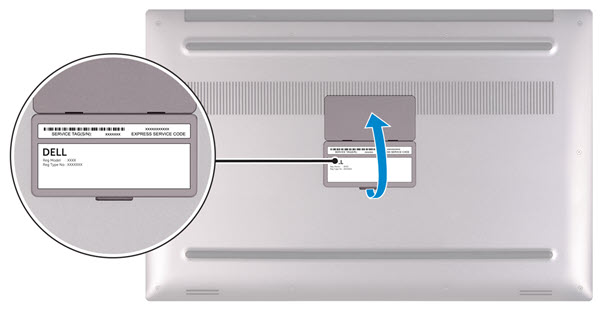

SLN319492_en_US__45540_Bottom_View_BK

(Afbeelding 3 Onderaanzicht)



1 Servicetag 2 Certificeringsetiket


Terug naar boven



Linkerzijaanzicht

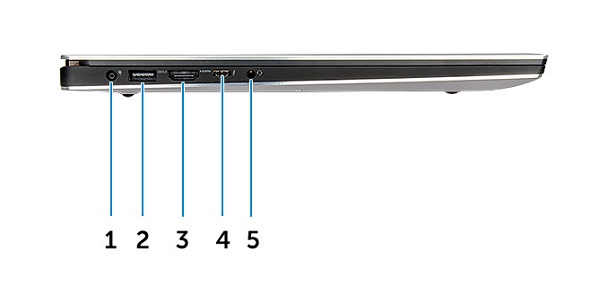

5540 linkeraanzicht

(Afbeelding 4 Linkerzijaanzicht)



1 Voedingsconnector 2 USB 3.1 Gen 1 connector met PowerShare
3 HDMI-connector 4 Thunderbolt 3 Type-C-connector
5 Headset-aansluiting


Terug naar boven



Rechterzijaanzicht

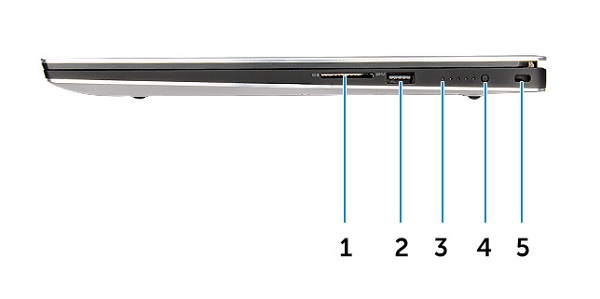

5540 rechteraanzicht

(Afbeelding 5 Rechterzijaanzicht)



1 Geheugenkaartlezer 2 USB 3.1 Gen 1 connector met PowerShare
3 Statuslampje batterij opladen 4 Knop Laadstatus batterij
5 Noble wig-beveiligingsslot


Terug naar boven

Risoluzione



Aanzicht voedingsadapter

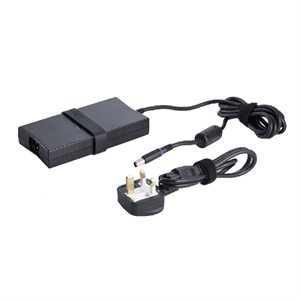

Voedingsadapter van 130 W

(Afbeelding 6 130W adapter)



Type 130W serie Beschrijving
Ingangsspanning 100 VAC tot 240 VAC
Uitgangsstroom 6,67 A (continu)
Uitgangsvermogen 130 W
Uitgangsspanning 19,5 V DC


Terug naar boven
