Guida alla rimozione delle unità sostituibili dal cliente (CRU) dei sistemi OptiPlex 5060 SFF (Small Form Factor)

Riepilogo: Questo articolo offre una guida alla rimozione di quelle parti del sistema desktop Dell OptiPlex 5060 con fattore di forma ridotto che Dell considera rimovibili e sostituibili da chiunque. ...

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.

Sintomi


Queste guide illustrano in dettaglio le operazioni necessarie per la rimozione sicura delle unità sostituibili dal cliente (CRU) dei sistemi Dell OptiPlex 5060 con fattore di forma ridotto (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse delle immagini che fungono da riferimento per quanto descritto.


Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, sarà necessario fare riferimento al manuale del sistema.

L'articolo riportato di seguito offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.


Torna all'inizio


Causa

N/D

Risoluzione



Istruzioni per la rimozione



SLN313530_en_US__1icon Nota: cliccare sul titolo della sezione che si vuole aprire di seguito per visualizzare i contenuti.





SLN313530_en_US__2ReqTools_E7450_BKeith_01



1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

SLN313530_en_US__1icon Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono a disposizione dei nostri ingegneri on-site.



  1. Operazioni preliminari alla rimozione del coperchio del sistema:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

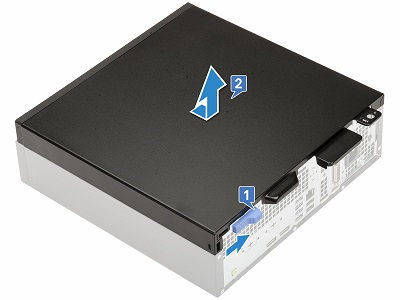

  2. Far scorrere il fermo di rilascio blu sul retro dello chassis verso il centro del PC fino a quando non scatta in posizione [1]. Ora che il coperchio è sbloccato, sollevarlo e rimuoverlo dal sistema [2].

SLN313530_en_US__45060_SFF_Cover_BK_01



  1. Operazioni preliminari alla rimozione del pannello anteriore:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

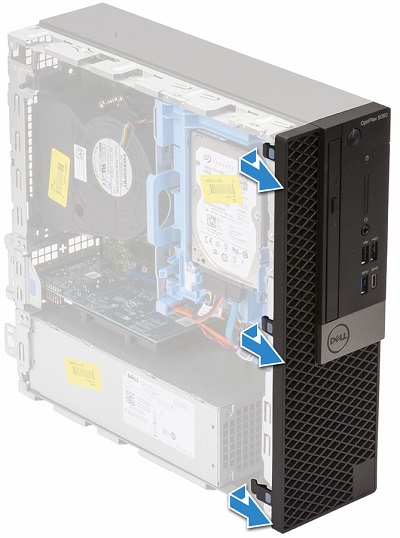

  2. Sollevare le clip di fissaggio lungo la parte superiore del pannello [1]. Ruotare il pannello in basso verso il piano per sbloccare i ganci del pannello sul bordo inferiore [2].

SLN313530_en_US__55060_SFF_Bezel_BK_01



  1. Operazioni preliminari alla rimozione del gruppo dell'unità disco rigido (HDD):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

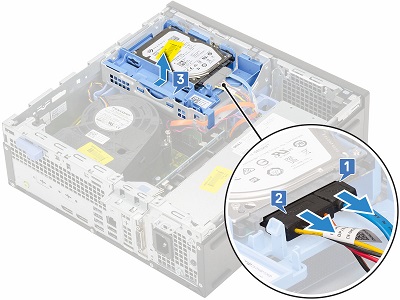

  2. Scollegare i cavi di alimentazione e dei dati dal retro dell'unità HDD [1, 2]. Premere la linguetta di rilascio e sollevare l'unità HDD dal gruppo [3].

SLN313530_en_US__65060_SFF_HDD_BK_01



  1. Operazioni preliminari alla rimozione del gruppo del disco rigido e dell'unità ottica:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e l'unità HDD.

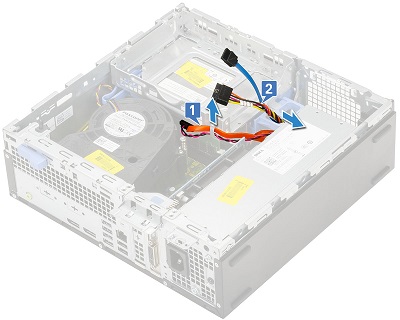

  2. Disinstradare i cavi dell'unità disco ottico e disco rigido dalla clip di fissaggio e dalla linguetta di rilascio dell'unità disco ottico e disco rigido [1, 2].

SLN313530_en_US__75060_SFF_module_BK_01

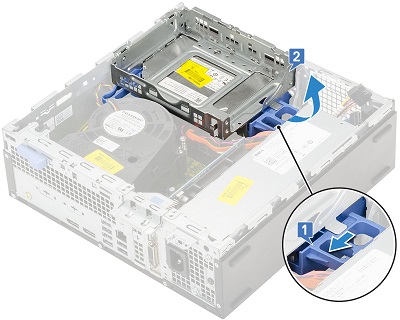

  1. Far scorrere il fermo di rilascio dell'unità disco ottico e disco rigido verso la parte posteriore del sistema [1] per sbloccare il modulo e sollevare il modulo dal sistema [2].

SLN313530_en_US__85060_SFF_module_BK_02

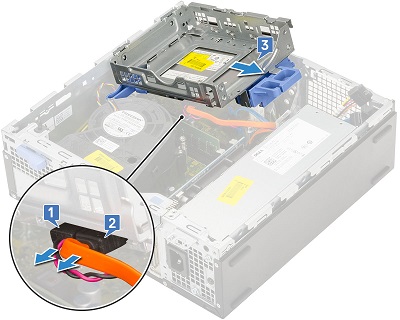

  1. Scollegare i cavi dell'unità disco ottico dall'unità ottica [1, 2] ed estrarre il modulo dal sistema [3].

SLN313530_en_US__95060_SFF_module_BK_03



  1. Operazioni preliminari alla rimozione dell'unità ottica (ODD):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema e il pannello anteriore.

  2. Seguire i passaggi 2, 3 e 4 della guida relativa al modulo dell'unità disco ottico e disco rigido, ma non rimuovere il modulo dal sistema.

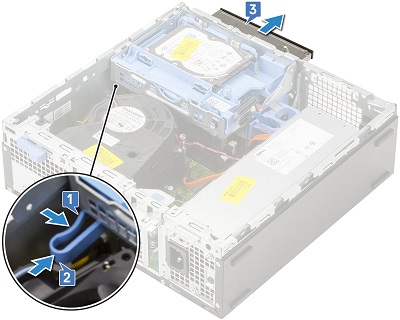

  3. Premere il fermo di rilascio blu sul retro dell'unità disco ottico [1, 2]. Estrarre l'unità disco ottico dalla parte anteriore dello chassis [3].

SLN313530_en_US__105060_SFF_ODD_BK_01



  1. Operazioni preliminari alla rimozione della scheda SSD M.2 PCIe:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore, il gruppo dell'unità HDD e il modulo dell'unità disco ottico e disco rigido.

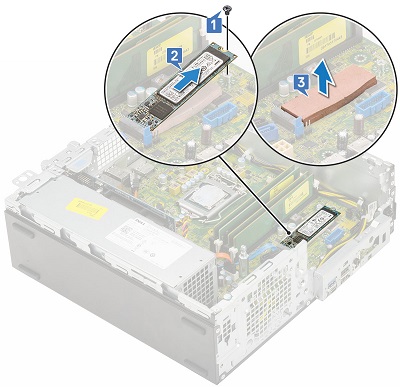

  2. Rimuovere la vite che fissa la scheda alla scheda madre [1]. Sollevare la scheda ed estrarla dal connettore [2], quindi rimuovere il cuscinetto termico della scheda SSD [3].

SLN313530_en_US__115060_SFF_SSD_BK_01



  1. Operazioni preliminari alla rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore, il gruppo dell'unità HDD e il modulo dell'unità disco ottico e disco rigido.

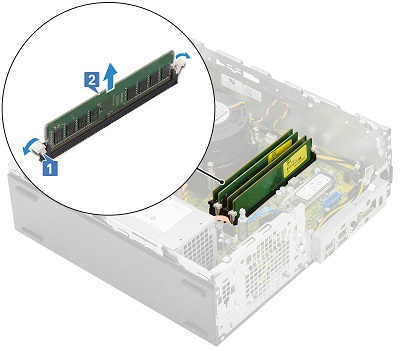

  2. Allontanare le linguette di plastica su entrambi i lati del modulo di memoria [1]. Quindi rimuovere il modulo mentre viene sollevato dal connettore sulla scheda madre [2].

SLN313530_en_US__125060_SFF_Memory_BK_01


SLN313530_en_US__1icon Nota: Ripetere il passaggio 2 per eventuali altri moduli di memoria DIMM presenti nel sistema.



  1. Operazioni preliminari alla rimozione della batteria a bottone:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

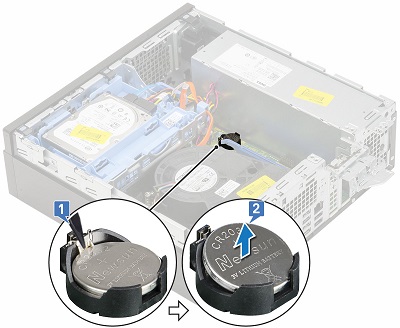

  2. Con una punta in plastica premere sul fermo di rilascio fino a quando la batteria non si solleva [1], quindi rimuovere la batteria dal sistema [2].

SLN313530_en_US__145060_SFF_Coin_BK_01



  1. Operazioni preliminari alla rimozione della ventola del dissipatore di calore:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore, il gruppo dell'unità HDD e il modulo dell'unità disco ottico e disco rigido.

  2. Rimuovere il condotto del dissipatore di calore.

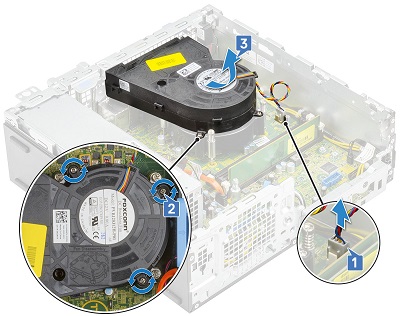

  3. Scollegare il cavo della ventola del dissipatore di calore dalla scheda madre [1], quindi allentare le quattro (4) viti di fissaggio della ventola al dissipatore di calore [2]. Sollevare la ventola ed estrarla dal sistema [3].

SLN313530_en_US__155060_SFF_Fan_BK_01



  1. Operazioni preliminari alla rimozione della scheda di espansione:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

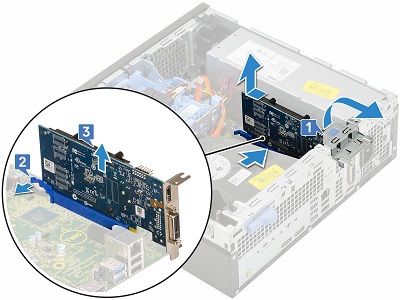

  2. Tirare la linguetta metallica sul retro dello chassis e ruotarla [1]. Premere la linguetta di rilascio sul lato posteriore della scheda di espansione [2]. Scollegare ed estrarre la scheda dal connettore sulla scheda madre [3].

SLN313530_en_US__165060_SFF_Ecard_BK_01



  1. Operazioni preliminari alla rimozione dell'unità di alimentazione:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore, il gruppo dell'unità HDD, il modulo dell'unità disco ottico e disco rigido e la ventola del dissipatore di calore.

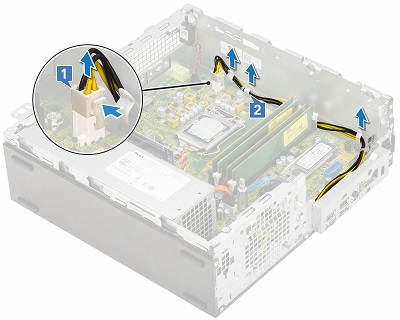

  2. Scollegare i cavi di alimentazione dalla scheda madre e dai dispositivi [1] e disinstradare i cavi di alimentazione dalle clip di fissaggio sullo chassis [2].

SLN313530_en_US__175060_SFF_PSU_BK_01

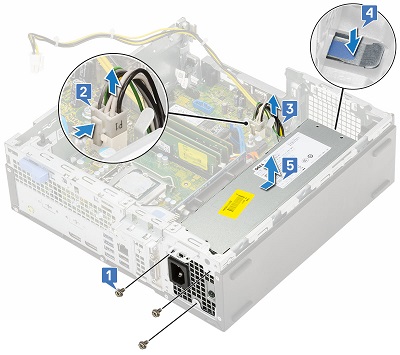

  1. Rimuovere le tre (3) viti di fissaggio della parte posteriore dell'unità di alimentazione allo chassis [1] e sollevare i cavi di alimentazione dal sistema [3]. Premere la linguetta di rilascio blu [4], spingere l'unità di alimentazione verso la parte anteriore del sistema [5] ed estrarla.

SLN313530_en_US__185060_SFF_PSU_BK_02



  1. Operazioni preliminari alla rimozione degli altoparlanti interni:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore, il gruppo dell'unità HDD, il modulo dell'unità disco ottico e disco rigido, la ventola del dissipatore di calore e l'unità di alimentazione.

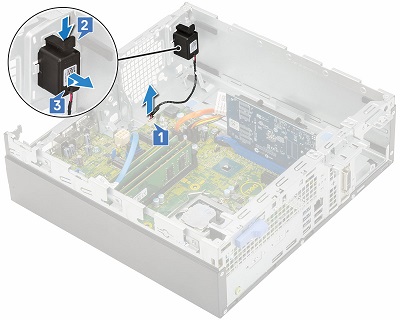

  2. Scollegare il cavo dell'altoparlante dalla scheda madre [1] e premere la linguetta di rilascio [2] per estrarre l'altoparlante dallo chassis [3].

SLN313530_en_US__195060_SFF_Speaker_BK_01


Per ottenere ulteriore assistenza, contattare il supporto tecnico.
Contattaci Torna alla pagina di indice delle guide allo smontaggio del sistema OptiPlex 5060.
