Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 5070 Small Form Factor (SFF)

Riepilogo: Questo articolo offre una guida alla rimozione di quelle parti del sistema desktop Dell OptiPlex 5070 con fattore di forma ridotto che Dell considera sostituibili e sostituibili da chiunque. ...

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

Queste guide illustrano in modo dettagliato le operazioni da eseguire per la rimozione sicura delle parti considerate CRU in un sistema OptiPlex 5070 Small Form Factor (SFF) (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse anche delle immagini che fungono da riferimento per quanto descritto.

Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, sarà necessario fare riferimento al manuale del sistema.

Questo articolo offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.


Torna all'inizio



Istruzioni per la rimozione



SLN317722_en_US__1icon Nota: cliccare sul titolo della sezione che si desidera aprire di seguito per visualizzare i contenuti.



|



SLN317722_en_US__2ReqTools_E7450_BKeith_01



1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

SLN317722_en_US__1icon Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono disponibili per i nostri ingegneri on-site.



  1. Operazioni preliminari prima della rimozione del coperchio del sistema:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

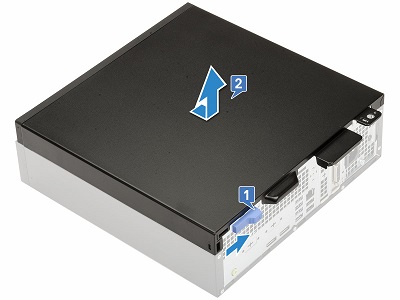

  2. Premere il fermo di rilascio blu sul retro del sistema verso il centro [1], quindi spingere il coperchio superiore verso la parte posteriore dello chassis e sollevarlo verso l'alto ed estrarlo dal sistema [2]

SLN317722_en_US__4CRU_5070_Base_SFF_01_BK



  1. Operazioni preliminari prima della rimozione del pannello anteriore:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

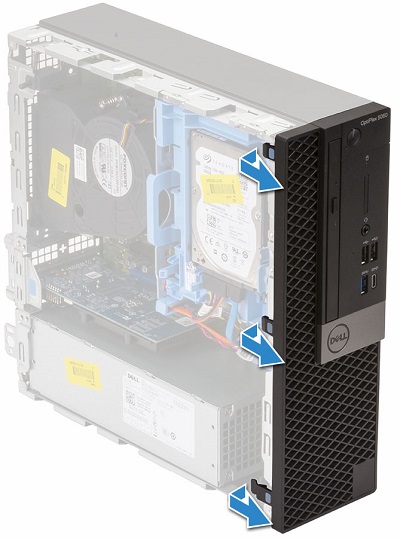

  2. Sollevare le tre (3) clip di fissaggio lungo la parte superiore del pannello

SLN317722_en_US__5CRU_5070_Bezel_SFF_01_BK

  1. Ruotare il pannello sui ganci nella parte inferiore del pannello ed estrarlo dalla parte anteriore del PC.



  1. Operazioni preliminari prima della rimozione delle schede di espansione:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

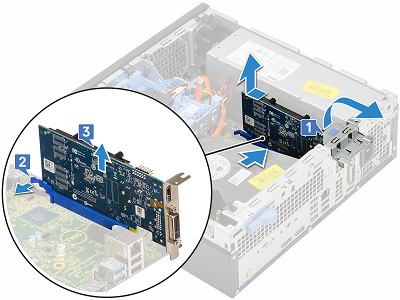

  2. Tirare la linguetta blu in metallo sul retro del sistema per sbloccare gli slot [1]

SLN317722_en_US__6CRU_5070_ECard_SFF_01_BK

  1. Verificare la presenza di una linguetta di rilascio [2], premerla, sollevare la scheda ed estrarla dallo slot e dal PC [3]



  1. Operazioni preliminari prima della rimozione della batteria a bottone:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

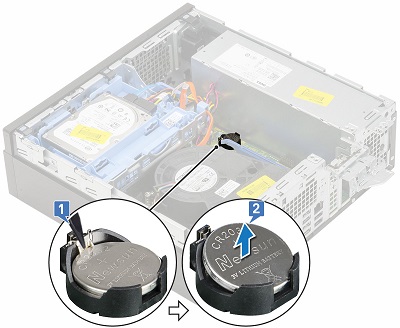

  2. La batteria a bottone si trova tra il dissipatore di calore e l'unità di alimentazione. Utilizzando un graffietto in plastica, premere il fermo di rilascio fino a quando la batteria non fuoriesce [1]

SLN317722_en_US__7CRU_5070_Coin_SFF_01_BK

  1. Rimuovere la batteria dal sistema [2]



  1. Operazioni preliminari prima della rimozione dell'unità disco rigido (HDD):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema.

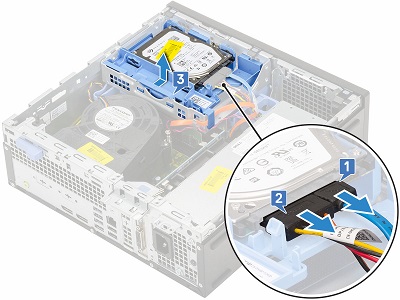

  2. L'unità HDD si trova sull'angolo anteriore destro del sistema. In questo gruppo possono essere collocate unità HDD da 3,5" e 2,5". Scollegare i cavi sul retro dell'unità [1, 2].

SLN317722_en_US__8CRU_5070_HDD_SFF_01_BK

  1. Premere il fermo di rilascio blu nella parte posteriore del gruppo e sollevarlo verso la parte anteriore del sistema, quindi sollevare il gruppo dal PC [3]



  1. Operazioni preliminari alla rimozione dell'unità disco ottico (DVD/CD RW):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e il gruppo dell'unità HDD

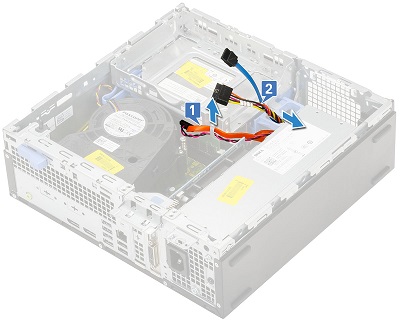

  2. Disinstradare i cavi dell'unità disco ottico [1] e del disco rigido [2] dal fermaglio di fissaggio e dalla linguetta di sbloccaggio dell'UNITÀ HDD-ODD sul lato destro della gabbia dell'unità.

SLN317722_en_US__9CRU_5070_ODD_SFF_01_BK

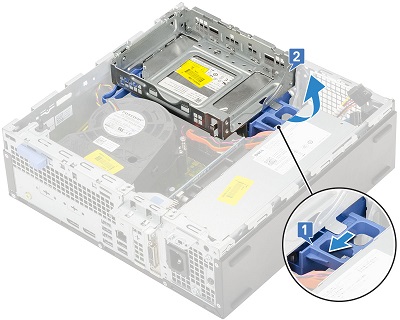

  1. Premere il cursore blu verso la parte posteriore del PC [1] per sbloccare la gabbia dell'unità. Ruotare lo scomparto verso l'alto sul lato destro dello chassis [2].

SLN317722_en_US__10CRU_5070_ODD_SFF_02_BK

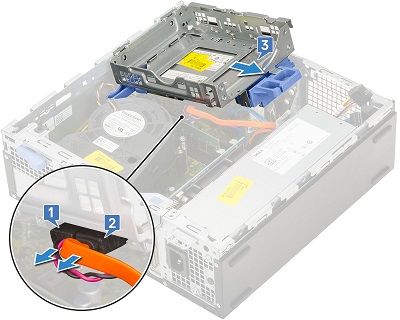

  1. Scollegare i cavi di alimentazione dell'unità ottica e dei dati [1, 2] dal retro dell'unità ottica e far scorrere ed estrarre lo scomparto dell'unità dal sistema [3]

SLN317722_en_US__11CRU_5070_ODD_SFF_03_BK

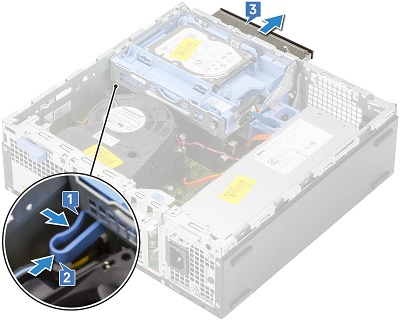

  1. Premere la linguetta di rilascio blu sul retro dell'unità disco ottico [1] e spingere il dispositivo di chiusura verso la parte anteriore dello scomparto dell'unità [2] ed estrarre l'odd dallo scomparto dell'unità [3]

SLN317722_en_US__12CRU_5070_ODD_SFF_04_BK



  1. Operazioni preliminari prima della rimozione della scheda SSD M.2:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e lo scomparto dell'unità.

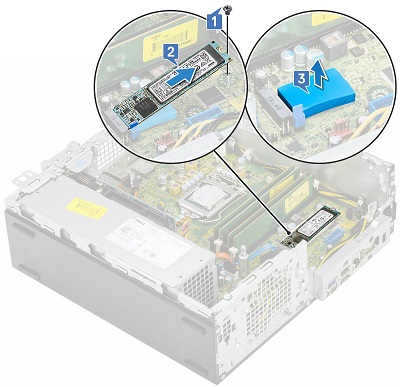

  2. L'M.2 si trova sotto lo scomparto dell'unità. Rimuovere la vite di fissaggio della scheda [1].

SLN317722_en_US__13CRU_5070_SSD_SFF_01_BK

  1. Estrarre la scheda dal connettore e dal PC [2] e rimuovere il cuscinetto termico dalla parte inferiore della scheda [3].



  1. Operazioni preliminari alla rimozione della ventola del modulo di raffreddamento del dissipatore di calore:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e lo scomparto dell'unità.

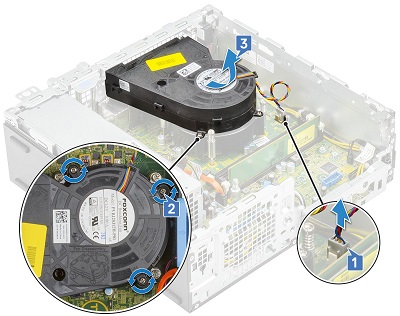

  2. Scollegare il cavo della ventola sulla scheda madre [1] e rimuovere le tre (3) viti di fissaggio del modulo di raffreddamento al dissipatore di calore [2].

SLN317722_en_US__14CRU_5070_Fan_SFF_01_BK

  1. Sollevare la ventola del dissipatore di calore per rimuoverla dal computer [3].



  1. Operazioni preliminari prima della rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e lo scomparto dell'unità.

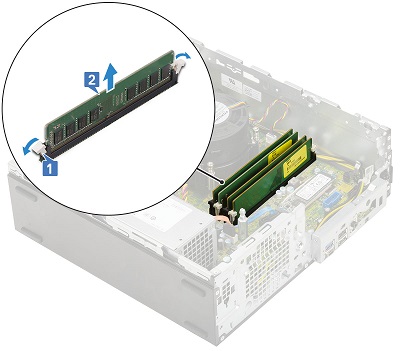

  2. La memoria si trova tra il dissipatore di calore e la parte anteriore del PC. Allontanare le linguette su entrambi i lati del modulo di memoria [1].

SLN317722_en_US__15CRU_5070_Memory_SFF_01_BK

  1. Quando la memoria si solleva, estrarla dal PC [2]

SLN317722_en_US__1icon Nota: Ripetere i passaggi 2 e 3 per altri eventuali moduli di memoria dimm presenti nel sistema.



  1. Operazioni preliminari prima della rimozione degli altoparlanti interni:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e lo scomparto dell'unità.

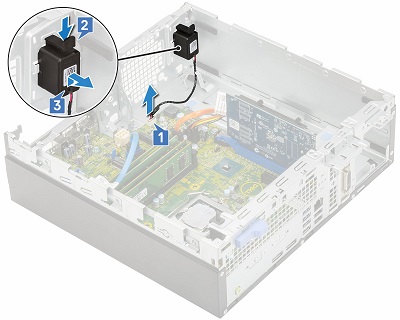

  2. L'altoparlante si trova nella parte anteriore dell'unità di alimentazione. Scollegare il cavo degli altoparlanti dalla scheda madre [1].

SLN317722_en_US__17CRU_5070_Speaker_SFF_01_BK

  1. Premere la linguetta di sbloccaggio sulla parte superiore del gruppo degli altoparlanti [2] ed estrarre il gruppo dallo chassis [3].



  1. Operazioni preliminari alla rimozione dell'unità di alimentazione:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del sistema, il pannello anteriore e lo scomparto dell'unità.

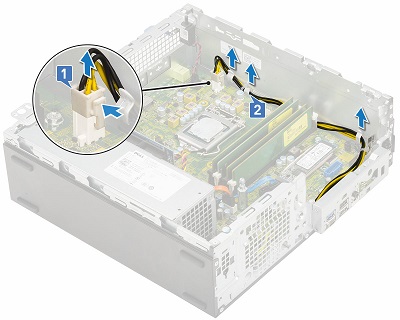

  2. Scollegare il connettore di alimentazione quadrato dall'angolo posteriore destro del sistema [1] e disinstradare il cavo dallo chassis [2]

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. Rimuovere le tre (3) viti di fissaggio dell'unità di alimentazione dalla parte posteriore del PC [1] e scollegare il connettore di alimentazione dalla scheda madre davanti alla memoria [2] ed estrarre i cavi di alimentazione dal sistema [3].

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. Premere la linguetta di rilascio blu davanti all'unità di alimentazione [4] e l'unità di alimentazione verso la parte anteriore del PC ed estrarla dal sistema [5].

Per ottenere ulteriore assistenza, contattare il supporto tecnico.
Contattaci Torna alla pagina di indice delle guide allo smontaggio del sistema OptiPlex 5070
