VPLEX: Problemi di configurazione più comuni del controllo preliminare NDU evidenziati dal comando "ndu pre-check" e come gestirli e risolverli

Il comando "ndu pre-check" evidenzia i seguenti problemi:

Verify distributed device settings..                             WARNING
Verify storage view configuration..                              ERROR
Verify metadata volume redundancy..                              ERROR
Verify RecoverPoint cluster registrations..                      ERROR

Esempio:

Seguire le linee guida riportate di seguito per risolvere questi errori e avvisi al fine di prepararsi per l'NDU.

Verificare le impostazioni dei dispositivi distribuiti.

L'avvertenza dettagliata è la seguente:

[AVVERTENZA]:

The auto-resume attribute of the following distributed device(s) is 'false':

/distributed-storage/distributed-devices/device   .

L'attributo auto-resume per i consistency group determina se il perdente riprende automaticamente l'I/O quando il link tra cluster viene riparato dopo un errore.

Quando il link viene ripristinato, il cluster perdente rileva che i dati sul cluster vincente sono diversi. Il perdente deve decidere se passare improvvisamente ai dati del vincitore o continuare a sospendere l'I/O.
Per impostazione predefinita, la ripresa automatica è abilitata.

In genere, questa proprietà è impostata su false per dare all'amministratore il tempo necessario per arrestare e riavviare l'applicazione. In caso contrario, i dati dirty nella cache dell host potrebbero non essere coerenti con l'immagine su disco su cui è stato scritto il cluster vincente. Se l'host scarica le pagine dirty fuori sequenza, l'immagine dei dati potrebbe essere danneggiata.

Action: Decidere se mantenere la funzione di ripristino automatico disabilitata o meno. Per abilitare la ripresa automatica, eseguire il comando "set auto-resume-at-loser true" da ciascun contesto del consistency group di VPlexcli.

Verifica della configurazione della vista di storage

Di seguito sono riportati gli errori dettagliati:

[ERRORE]:

One or more storage view(s) at cluster-N may not have front-end high availability.
The following storage views at cluster-N do not have two or more target ports in the indicated upgrader sets:
Storage view                        Upgrader set        Used target ports                                  Available target ports
Storage_View1                        first             P0000000047605586-A0-FC00                          P00000000476054ED-A0-FC00,
                                                                                                          P00000000476054ED-A0-FC01,
                                                                                                          P00000000476054ED-A0-FC02,
                                                                                                                     ..
Please add one or more suggested available target (FE) ports to the applicable storage view(s) to protect against potential port failure.

The following storage views at cluster-N do not have target ports from two or more directors in the indicated upgrader sets:
Storage view                        Upgrader set     Directors with used target ports              Available directors
Storage_View1                       first                  director-1-1-A                             director-1-2-A,
                                                                                                      director-1-3-A,
                                                                                                      director-1-4-A
      ..

Please add one or more target (FE) ports from the suggested directors to the applicable storage view(s) to protect against potential director failure.

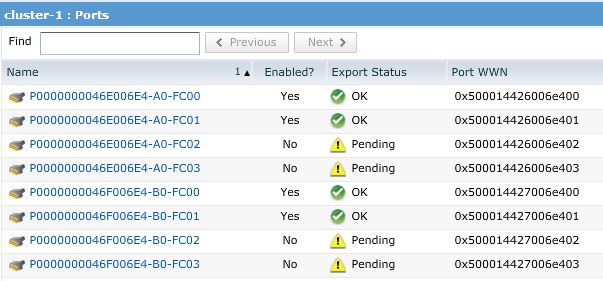

Output di esempio:

Durante un aggiornamento senza interruzioni (NDU), i director VPLEX vengono riavviati nell'ordine seguente:

1. Impostare tutti i director-A del primo upgrade su tutti i cluster
2. Impostazione di tutti i director-B del secondo programma di aggiornamento su tutti i cluster

Tenendo conto di ciò, le Best Practice per la connettività frontend sono le seguenti:

• I design a doppio tessuto sono considerati una best practice.
• I moduli di I/O front-end su ciascun director devono disporre di un minimo di due connessioni fisiche, una a ciascuna fabric, A e B (richieste).
• Ogni host deve avere almeno un percorso a un director A e un percorso a un director B su ogni fabric per un totale di quattro percorsi logici (richiesti per l'NDU).
• Per accedere attraverso le dual fabric, è richiesto un software di multipathing o failover sull host.
• Ogni host deve disporre di zoning della fabric che fornisca l'accesso ridondante a ogni LUN da un minimo di director A e B da ogni fabric.
• Per l'NDU sono necessari quattro percorsi.

Action: Rivedere la progettazione del percorso fabric/host per individuare errori/problemi e correggerli per tutte le viste di storage evidenziate. Per evitare modifiche, informare l'ingegnere Dell che esegue l'NDU della propria decisione. Comandi CLI utili per esaminare queste informazioni sono i seguenti:

ll /clusters/<cluster name>/exports/storage-views/<Storage View name>
export storage-view summary

The following initiator ports do not see at least one target port in both the first and second upgrader sets:
Cluster             Initiator Ports
cluster-1           Initiator-port-0xc0507609919500dc,

Verifica della ridondanza dei volumi di metadati

L'errore dettagliato è il seguente:

[ERROR]:
Devices of active meta-volume <metavolume name> on cluster cluster-1 are sharing the same BE array
[ERROR]:
Devices of active meta-volume <metavolume name> on cluster cluster-2 are sharing the same BE array

I metadati VPLEX includono mapping da virtuale a fisico, dati su dispositivi, volumi virtuali e impostazioni di configurazione del sistema. I metadati vengono archiviati in una cache e sottoposti a backup su volumi esterni appositamente designati denominati metavolume. Il metavolume viene creato durante l'installazione del sistema. Quando un cluster viene inizialmente configurato, il metavolume deve essere il primo storage presentato a VPLEX. Ciò impedisce che il metavolume venga accidentalmente sovrascritto. La disponibilità è fondamentale per il metavolume. Il metavolume è essenziale per il ripristino del sistema. La best practice consiste nel eseguire il mirroring del metavolume su due o più array back-end per eliminare la possibilità di perdita di dati.

Action: Decidere se non lasciare il metavolume in una configurazione ad alta disponibilità. Per creare una configurazione di metavolume con high availability, utilizzare una delle opzioni seguenti:

• Eseguire il provisioning di un altro volume di storage back-end delle stesse dimensioni del metavolume esistente in ciascun cluster VPLEX da un array di storage diverso. Quindi, contattare il supporto globale tramite la procedura standard per sostituire un mirror nel metavolume con un nuovo volume di storage, in quanto questa procedura non è eseguibile dal cliente.
• Esegui il provisioning di due volumi di storage back-end da array di storage diversi in ciascun cluster VPLEX. Creare un nuovo metavolume e spostare il metavolume esistente nel nuovo volume di storage. Consultare la Guida dell'amministratore di VPLEX GeoSynchrony per la versione del codice in esecuzione su questo VPLEX (disponibile sul supporto Dell online) e cercare le sezioni "Spostamento di un metavolume" ed "Eliminazione di un metavolume" nella Guida dell'amministratore appropriata. È necessario creare un nuovo metavolume di backup, consultare le sezioni della Guida dell'amministratore di VPLEX GeoSynchrony "Backup del metavolume: VPLEX Local" o "Backup del metavolume: VPLEX Metro" a seconda della configurazione di VPLEX.

Per lasciare la configurazione del metavolume come non high available, informare i tecnici Dell che eseguono l'NDU di questa decisione.

Verifica delle registrazioni del cluster RecoverPoint.

L'errore dettagliato è il seguente:

[ERROR]:
RecoverPoint cluster(s) which are associated with RecoverPoint port(s) <list of RPA WWPN's> are not registered. Please register all RecoverPoint clusters which are configured to the VPLEX using the 'rp rpa-cluster add' command.

Verificare che i cluster RecoverPoint siano registrati correttamente e registrarli come descritto nella 000019130 della KB - VPLEX: aggiunta/rimozione di RPA da VPlex

Tutti i cluster RecoverPoint devono essere registrati su entrambi i server di gestione di un cluster VPLEX Metro. Il 000167850 KBA - "VPLEX: rp validate-configuration is reporting that RP initiators are logged in without a corresponding RPA registration" consiglia di registrare un cluster RecoverPoint su entrambi i server di gestione di un VPLEX-Metro. Il comando per registrare un cluster RecoverPoint sul server di gestione del cluster VPLEX che non si trova sul percorso I/O del cluster RecoverPoint è il seguente:

rp rpa-cluster add -o <RP IP address> -u admin -c <the cluster name which is on the I/O path of the RP cluster>

Ad esempio, se solo VPLEX cluster-1 si trova sul percorso I/O di un cluster RP, il comando per aggiungere il cluster RP sulla stazione di gestione VPLEX cluster-2 è il seguente:

rp rpa-cluster add -o <RP IP address> -u admin -c cluster-1

Se si utilizza l'opzione '-c cluster-2', il comando termina con il seguente errore:

Failed to associate rpa-cluster '<RPA IP>' with VPLEX cluster 'cluster-2'. The rpa-cluster should be associated with a VPLEX cluster in the I/O path.
