Guida visiva al computer per notebook Dell Latitude 5520
Riepilogo: Il seguente articolo fornisce una guida visiva al computer Latitude 5520 con un elenco delle porte esterne e delle funzioni del computer.
Questo articolo si applica a
Questo articolo non si applica a
Questo articolo non è legato a un prodotto specifico.
Non tutte le versioni del prodotto sono identificate in questo articolo.
Istruzioni
Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com manuals
Sommario:
- Vista anteriore
- Vista superiore
- Vista laterale sinistra
- Vista laterale destra
- Vista dal basso
- Vista dell'adattatore CA
Vista anteriore

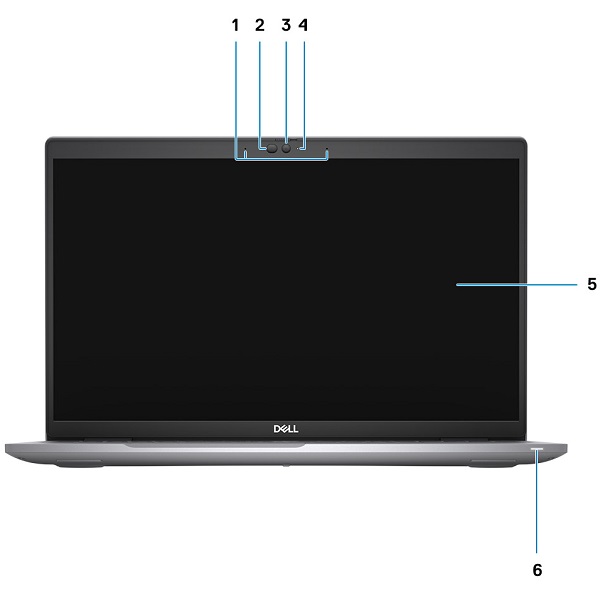

(Figura 1 - Vista anteriore)
| 1 | Microfoni a doppio array | 2 | Emettitore IR/sensore di luminosità ambientale (ALS) - (Opzionale) |
| 3 | Fotocamera (FHD RGB IR/HD RGB IR/HD RGB) | 4 | LED di stato della fotocamera |
| 5 | Pannello di visualizzazione | 6 | LED di stato della batteria |
Vista superiore

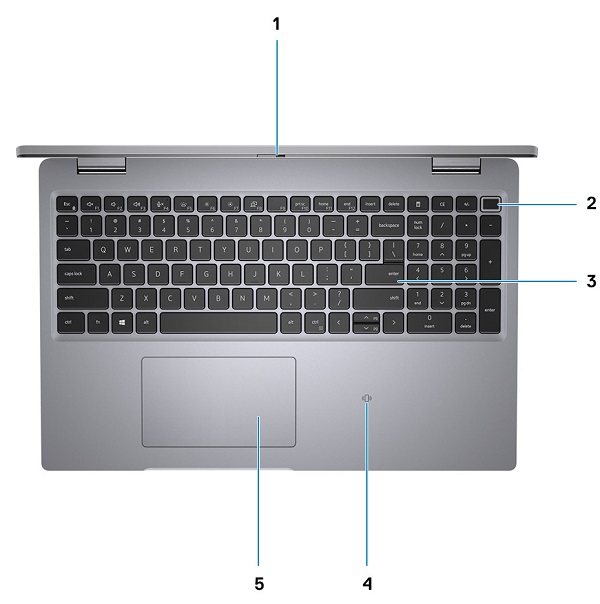

(Figura 2 - Vista superiore)
| 1 | Otturatore per la privacy | 2 | Pulsante di alimentazione con lettore di impronte digitali (opzionale) |
| 3 | Tastiera | 4 | NFC/Lettore di smart card senza contatto - (opzionale) |
| 5 | Clickpad |
Nota: per una guida alla tastiera, consultare il seguente articolo:
Vista laterale sinistra

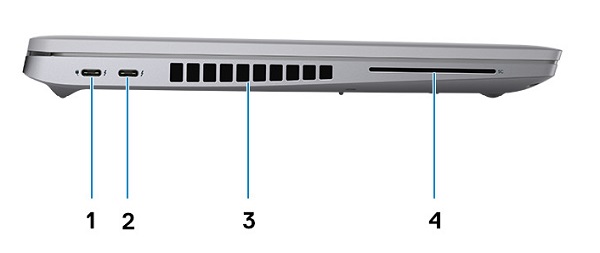

(Figura.3 Vista del lato sinistro)
| 1 |
|
2 |
|
| 3 | Prese d'aria | 4 | Slot per lettore di smart card (opzionale) |
Vista laterale destra
(Figura.4 Vista del lato destro)
| 1 | Slot per schede microSD | 2 | Connettore audio universale |
| 3 | Connettore USB 3.2 Gen 1 | 4 | Connettore USB 3.2 Gen1 con PowerShare |
| 5 |
|
6 | Connettore Ethernet RJ-45 (scheda di rete) |
| 7 | Slot per lucchetto a cuneo |
Vista dal basso
(Figura 5 - Vista dal basso)
| 1 | Altoparlanti | 2 | Slot per schede microSIM - (opzionale) |
| 3 | Etichetta del codice di matricola | 4 | Presa d'aria |
Vista dell'adattatore CA

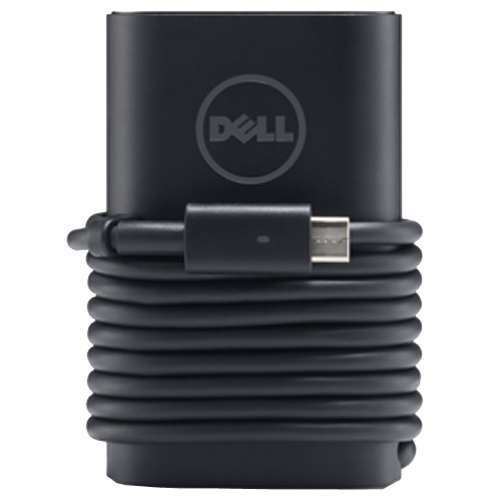

(Figura.7 Adattatore CA Type-C da 65 W e 90 W.)
| Tipo Type-C da 65 W e 90 W | Descrizione | |
| Tensione di ingresso | Da 100 VAC a 240 VAC | |
| Corrente di uscita (continua) |
|
|
| Potenza di uscita | 65 W | 90 W |
| Tensione di uscita | 20 V CC/15 V CC/9 V CC/5 V CC | |
Informazioni aggiuntive
- Guida alla rimozione delle unità sostituibili dal cliente (CRU) sul notebook Dell Latitude 5520
- Manuali e documentazione di Dell Latitude 5520
