Demonteringsveiledning for enheter som kan skiftes av kunden (CRU-er) på OptiPlex 5070-minitårn (MT)

Sammendrag: Denne artikkelen er en veiledning for fjerning av delene på den stasjonære Dell OptiPlex 5070 minitårn-PC-en som Dell mener alle kan fjerne og skifte ut.

Denne artikkelen gjelder for Denne artikkelen gjelder ikke for Denne artikkelen er ikke knyttet til noe bestemt produkt. Det er ikke produktversjonene som identifiseres i denne artikkelen.
Ta en titt på andre ressurser

Symptomer

Disse veiledningene tar deg trinnvis gjennom trygg fjerning av enhetsdeler som kan skiftes av kunden (CRU-er) på et OptiPlex 5070-minitårnsystem (MT). (CRU-er er de delene av systemet som fjernes eller erstattes uten behov for tekniker.) Veiledningene inneholder også bilder som referanse.

Innholdsfortegnelse:

  1. CRU Demonteringsveiledning
  2. Instruksjoner for fjerning



Demonteringsveiledning



Hvis disse veiledningene ikke dekker det du ønsker å gjøre, se systemhåndboken.

Artikkelen under inneholder informasjon om sikker bruk du må ta i betraktning før du arbeider med elektrisk utstyr.


Tilbake til toppen



Instruksjoner for fjerning



SLN317723_en_US__1icon Merk: Hvis du vil se innholdet i en av delene nedenfor, klikker du på tittelen til delen du vil åpne.



|



SLN317723_en_US__2ReqTools_E7450_BKeith_01



1 Liten Phillips skrutrekker 2 Plastspiss
3 Liten flat skrutrekker

SLN317723_en_US__1icon Merk: Vær oppmerksom på at en stor stjerneskrutrekker eller stor flat skrutrekker kan skade skruehodene. Dette vil gjøre det umulig å fjerne dem uten spesialverktøy som teknikerne våre på stedet ikke nødvendigvis har tilgang til.



  1. Instruksjoner før fjerning av systemdekselet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

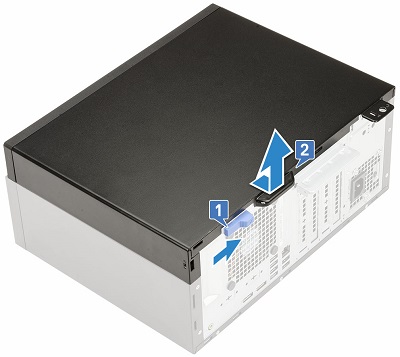

  2. Sett systemet på siden med tilgangspanelet vendt opp, og skyv den blå utløserlåsen på baksiden av systemet inn i midten for å låse opp dekselet [1]

SLN317723_en_US__4CRU_5070_Base_MT_01_BK

  1. Skyv panelet mot baksiden av systemet, og løft det opp og ut av datamaskinen [2]



  1. Instruksjoner før fjerning av frontrammen:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

  2. Lirk opp de tre festetappene langs venstre side av rammen

SLN317723_en_US__5CRU_5070_Bezel_MT_01_BK

  1. Roter dekselet til høyre på de tre krokene

  2. Trekk dekselet av fronten av systemet



  1. Instruksjoner før fjerning av harddisken (HDD):

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

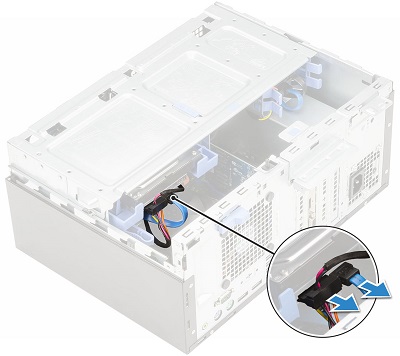

  1. HDD-en på 3,5-tommer er plassert øverst på systemet i svingpanelet. Koble fra strøm- og datakablene bak på disken.

SLN317723_en_US__6CRU_5070_3HDD_MT_01_BK

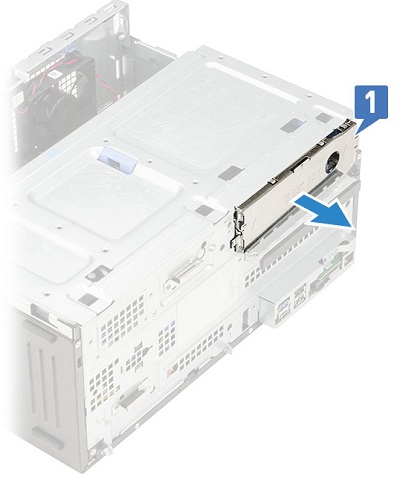

  1. Ta ut EMC-metallplaten fra fronten av systemet [1]

SLN317723_en_US__7CRU_5070_3HDD_MT_02_BK

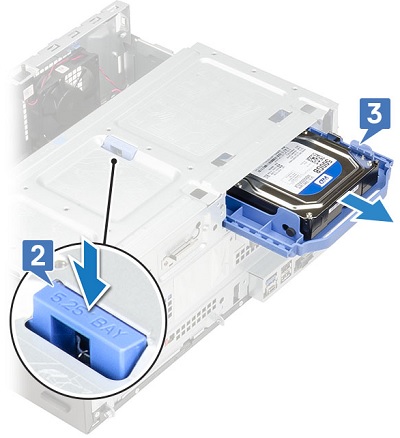

  1. Trykk på den blå 5,25-tommers brønnutløserhaspen på svingpanelet [2], og trekk stasjonen i den blå rammen ut foran på PC-en [3]

SLN317723_en_US__8CRU_5070_3HDD_MT_03_BK

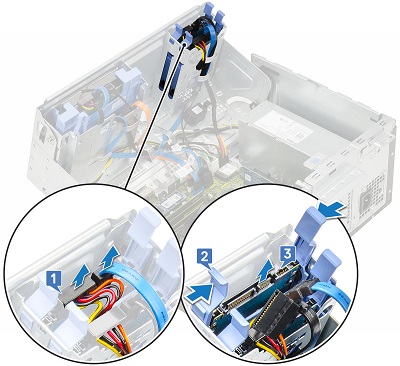

  1. Den 2,5-tommers HDD-en er plassert nederst på systemet i svingpanelet. Åpne svingpanelet, og koble fra strøm- og datakablene på baksiden av stasjonen [1]

SLN317723_en_US__9CRU_5070_2HDD_MT_01_BK

  1. Trykk de blå tappene på hver side av rammen sammen [2], og trekk stasjonen ut av PC-en [3].

  2. Gjenta trinn 2 og 3 hvis en ekstra 2,5-tommers HDD er montert.



  1. Instruksjoner før fjerning av M.2 SSD-kortet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

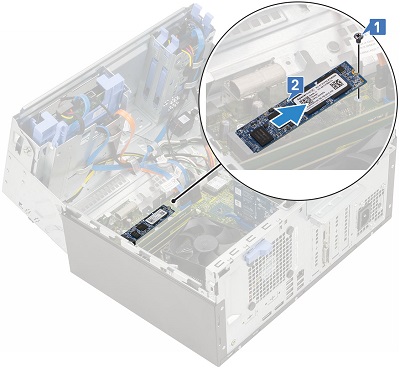

  2. Åpne svingpanelet, og M.2 SSD-kortet er plassert foran minnesporene. Fjern skruen som holder kortet nede [1].

SLN317723_en_US__10CRU_5070_SSD_MT_01_BK

  1. Når kortet spretter opp i vinkel, trekker du kortet ut av kontakten og ut av PC-en [3]



  1. Instruksjoner før fjerning av den optiske diskstasjonen (DVD / CD RW):

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

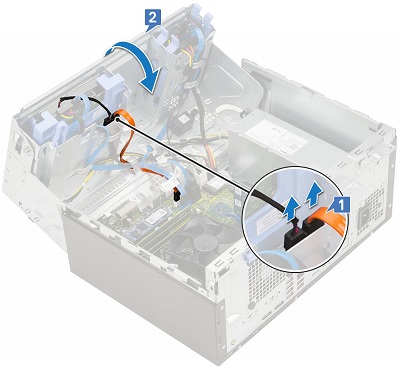

  2. Den optiske diskstasjonen er plassert under den 3,5-tommers HDD-en øverst på svingpanelet. Åpne panelet, og ta ut kablene på baksiden av stasjonen [1], og lukk panelet [2]

SLN317723_en_US__11CRU_5070_ODD_MT_01_BK

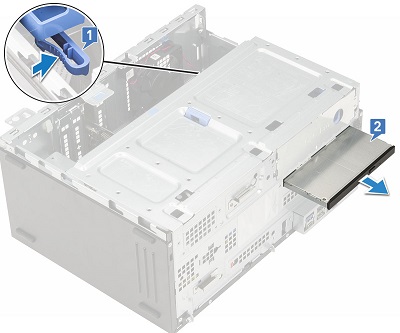

  1. Klem på den blå utløsertappen på baksiden av stasjonen [1]

SLN317723_en_US__12CRU_5070_ODD_MT_02_BK

  1. Skyv stasjonen ut foran på PC-en [2]



  1. Instruksjoner før fjerning av ekspansjonskortene:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

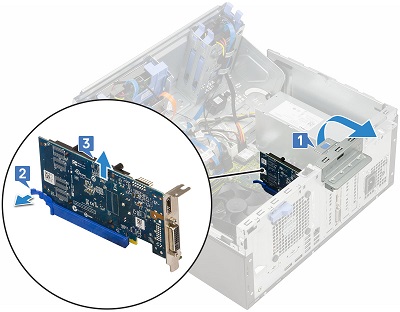

  2. Utvidelsessporene er på baksiden av systemet, åpner svingpanelet og låser opp alternativsporene ved hjelp av den blå tappen [1].

SLN317723_en_US__13CRU_5070_ECard_MT_01_BK

  1. Skyv den blå utløsertappen på baksiden av kortet [2], og løft kortet opp og ut av systemet [3]



  1. Instruksjoner før fjerning av minnet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

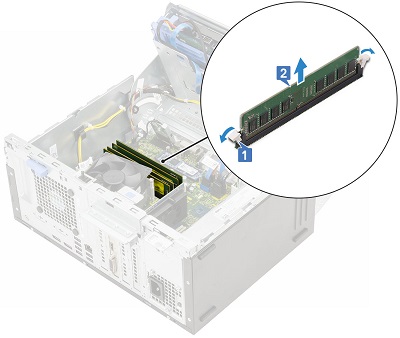

  2. Minnet er plassert under svingpanelet, og foran varmeavlederen trekker du tappene på hver side av dimm-en fra hverandre for å løsne minne-DIMM-en [1]

SLN317723_en_US__14CRU_5070_Memory_MT_01_BK

  1. Løft dimm-en opp og ut av sporet og PC-en [3]

SLN317723_en_US__1icon Merk: Gjenta trinn 2 og 3 for eventuelle andre minne-DIMM-er i systemet.



  1. Instruksjoner før fjerning av knappcellebatteriet:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

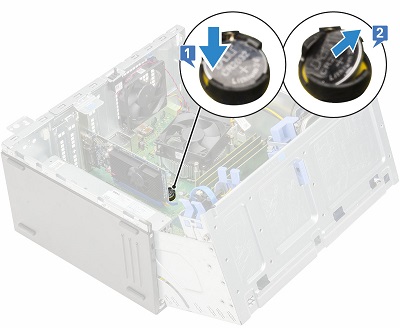

  2. Knappcellebatteriet er mellom alternativsporene og varmeavlederen, løft svingpanelet og trykk på utløserhaspen til batteriet spretter opp [1]

SLN317723_en_US__16CRU_5070_Coin_MT_01_BK

  1. Løft batteriet fra kontakten og PC-en [2]



  1. Instruksjoner før fjerning av de interne høyttalerne:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

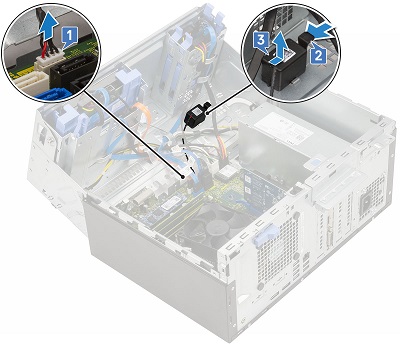

  2. Høyttaleren er festet til svingpanelet ved siden av 2,5-tommers HDD-brønner, og koble kabelen fra hovedkortet [1]

SLN317723_en_US__17CRU_5070_Speaker_MT_01_BK

  1. Løft festetappen på høyttaleren [2], og skyv høyttaleren ut av sporet [3]



  1. Instruksjoner før fjerning av kjøleribbeviften:

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

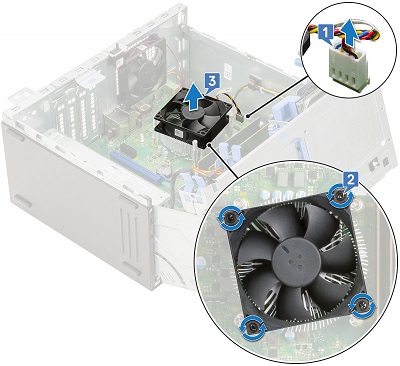

  2. Kjøleribbeviften er plassert i midten av systemet under svingpanelet. Åpne panelet, og koble viftekabelen fra hovedkortet [1]

SLN317723_en_US__18CRU_5070_Fan_MT_01_BK

  1. Fjern de fire (4) Torx-skruene fra toppen av viften [2], og løft viften ut av systemet [3]



  1. Instruksjoner før fjerning av strømforsyningsenheten (PSU):

    1. Under installasjon eller fjerning av maskinvare må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og frontdekselet

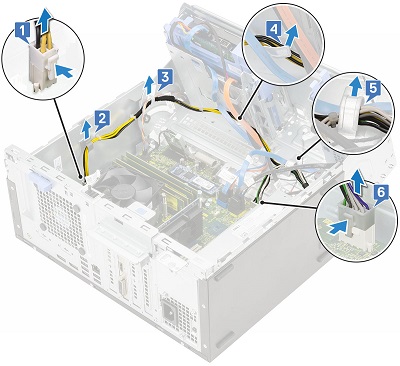

  2. Strømforsyningsenheten er plassert nederst i PC-en under svingpanelet. Åpne svingpanelet, og koble strømkablene fra hovedkortet [1, 6]

SLN317723_en_US__19CRU_5070_PSU_MT_01_BK

  1. Omrute PSU-kabelen fra festekrokene [2, 3, 4, 5]

  2. Fjern de tre (3) skruene som fester strømforsyningsenheten til baksiden av kabinettet [1], trykk på den blå utløsertappen foran strømforsyningsenheten [2], skyv og løft strømforsyningsenheten opp og ut av systemet [3]

SLN317723_en_US__19CRU_5070_PSU_MT_01_BK

Hvis du trenger mer hjelp, kan du ta kontakt med teknisk støtte.
Kontakt oss Gå tilbake til siden med demonteringsinnhold for OptiPlex 5070
