Instrukcja wymiany modułów wymienianych samodzielnie przez klienta (CRU) w komputerze OptiPlex 5060 MT (Mini Tower)

Instrukcje przed demontażem pokrywy komputera:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

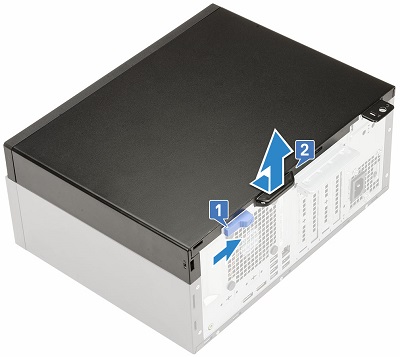

Przesuń niebieski zaczep zwalniający z tyłu obudowy do środka komputera [1]. Przesuń go w kierunku przedniej części obudowy, po czym podnieś go i wyjmij z komputera [2].

Czynności przed zdemontowaniem przedniej ramki:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

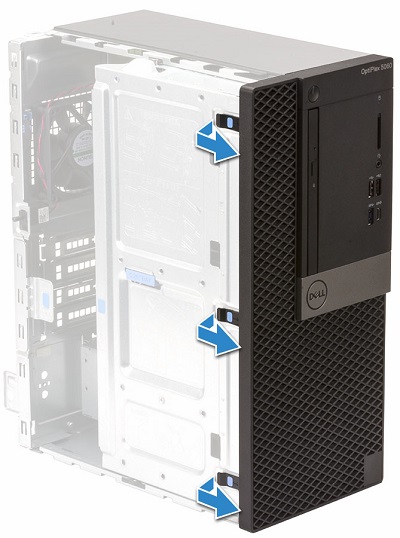

Przy komputerze położonym na boku podważ zaczepy mocujące znajdujące się wzdłuż górnej krawędzi ramki [1]. Aby zwolnić zaczepy ramki znajdujące się na dolnej krawędzi [2, 3], obróć ramkę w stronę biurka.

Instrukcje przed demontażem zespołu dysku twardego (HDD):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i przednią ramkę.

Odłącz kable zasilania i danych z tyłu dysku 3 1/5".

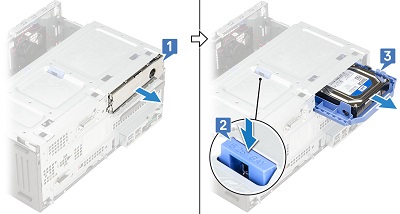

Wyjmij zaślepkę dysku twardego [1] z przodu obudowy. Naciśnij niebieski przycisk [2], aby wyciągnąć napęd z przodu obudowy [3].

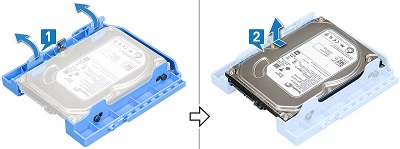

Wyjmij jedną stronę wspornika dysku twardego z dysku twardego, aby odłączyć styki mocujące wspornik do dysku twardego [1]. Następnie wyjmij dysk twardy ze wspornika dysku [2].

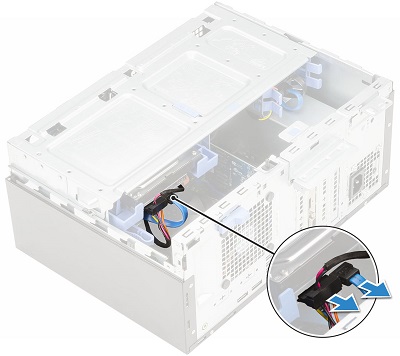

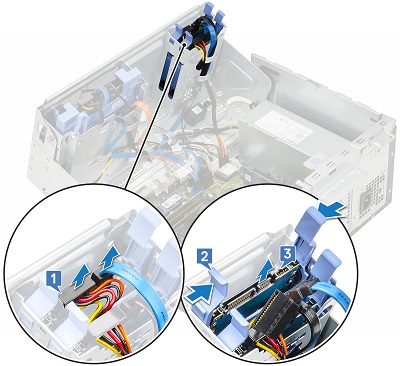

Odłącz kable zasilania i danych z tyłu napędu 2 1/5” [1]. Następnie dociśnij niebieskie zaczepy do siebie po obu stronach napędu [2] i wyjmij napęd z tyłu klatki [3].

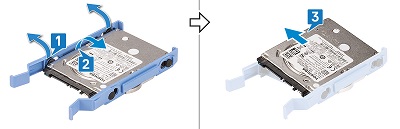

Wyjmij jedną stronę wspornika dysku twardego z dysku twardego, aby odłączyć styki mocujące wspornik do dysku twardego [1]. Następnie wyjmij dysk twardy ze wspornika dysku [2].

Instrukcje przed demontażem napędu optycznego (ODD):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i przednią ramkę.

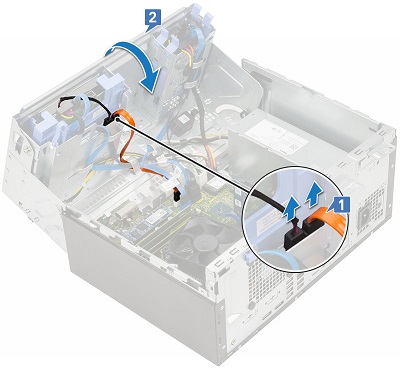

Odłącz kable zasilania i danych z tyłu napędu optycznego [1]. Wyjmij kable z obudowy, aby zamknąć panel przedni [2].

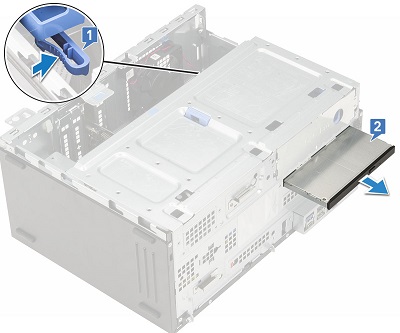

Ściśnij i wciśnij niebieski zaczep zwalniający z tyłu napędu optycznego [1]. Wyciągnij napęd optyczny z przodu obudowy [2].

Instrukcje przed demontażem karty SSD PCIe M.2:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i przednią ramkę.

Po otworzeniu panelu przedniego odkręć jedną śrubę mocującą kartę do płyty głównej [1]. Następnie podnieś kartę i wyjmij ją ze złącza [2].

Instrukcje przed demontażem Przed demontażem pamięci:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i przednią ramkę.

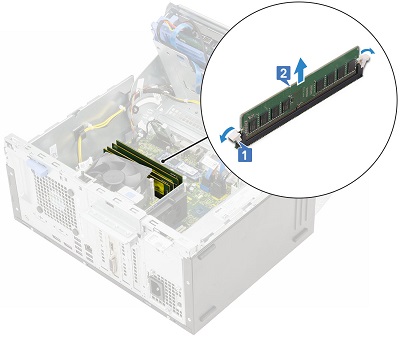

Po otwarciu panelu przedniego pociągnij zaczepy z tworzywa sztucznego po obu stronach modułu pamięci do zewnątrz [1]. Wyciągnij moduł ze złącza na płycie głównej [2].

Instrukcje przed demontażem Przed demontażem baterii pastylkowej:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

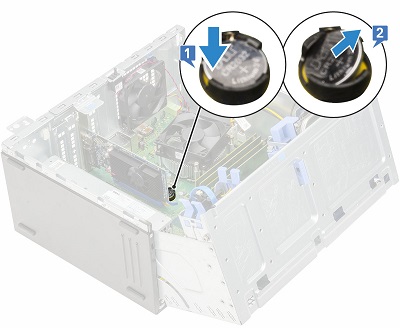

Przy otwartym panelu przednim wciśnij zatrzask zwalniający za pomocą rysika z tworzywa sztucznego, aż bateria wyskoczy z gniazda [1]. Po wysunięciu baterii wyjmij ją z komputera [2].

Instrukcje przed demontażem wentylatorów komputera:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i przednią ramkę.

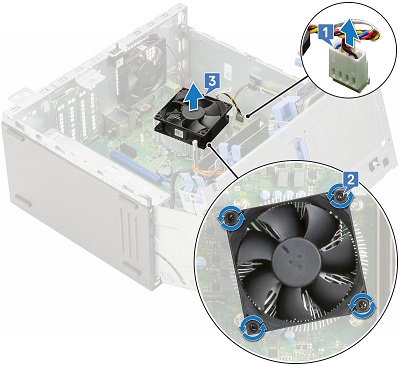

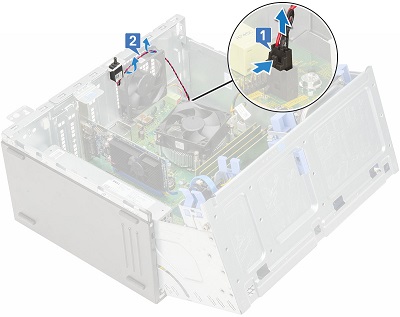

Odłącz kabel wentylatora od płyty głównej [1] i wykręć cztery (4) śruby mocujące wentylator do radiatora [2]. Podnieś wentylator i wyjmij go z komputera [3].

Odłącz kabel naruszenia od płyty głównej [1], a następnie odepnij go od przelotki wentylatora systemowego.

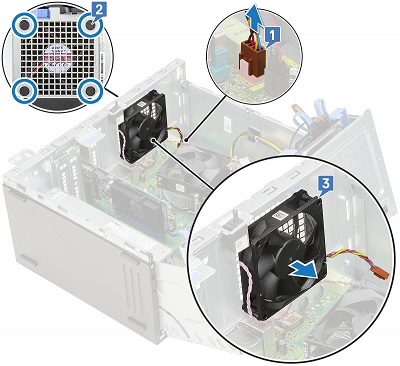

Odłącz kabel wentylatora komputera od płyty głównej [1] i wykręć cztery (4) przelotki z tworzywa sztucznego mocujące wentylator do radiatora [2]. Wyciągnij wentylator z komputera [3].

Instrukcje przed demontażem karty rozszerzeń:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i przednią ramkę.

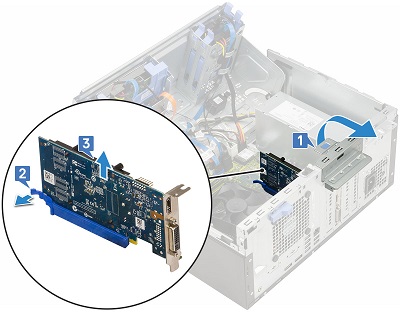

Pociągnij metalowy zaczep z tyłu obudowy i obróć go [1]. Naciśnij zaczep zwolnienia blokady z tyłu karty rozszerzeń [2]. Odłącz i wyjmij kartę ze złącza na płycie głównej [3].

Instrukcje przed demontażem zasilacza:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i przednią ramkę.

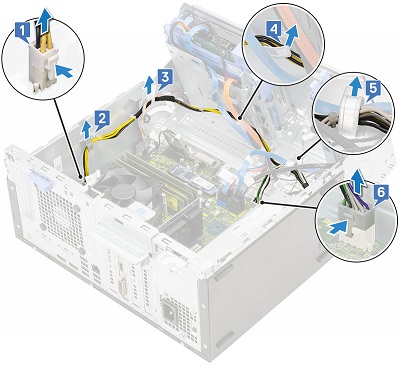

Odłącz kable zasilania od płyty głównej i urządzeń [1]. Wyjmij kable zasilania z zacisków mocujących obudowie [2, 3, 4, 5, 6].

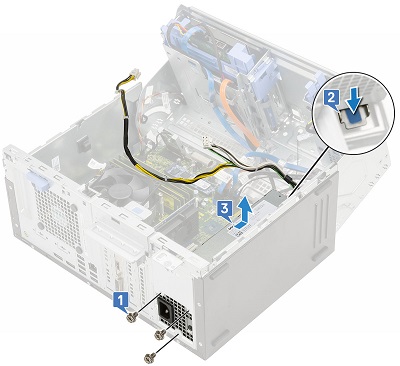

Wykręć trzy (3) śruby mocujące tylną część zasilacza do obudowy [1] i naciśnij niebieski zatrzask zwalniający [2]. Wciśnij zasilacz z przodu komputera [3] i wyjmij zasilacz z komputera.

Instrukcje przed demontażem głośników wewnętrznych:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i przednią ramkę.

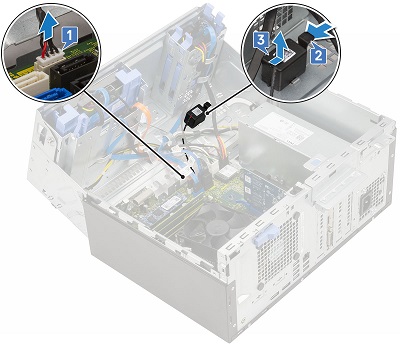

Po otwarciu panelu przedniego odłącz kabel głośnika od płyty głównej [1]. Naciśnij zatrzask zwalniający [2] i wyciągnij głośnik z obudowy [3].
