Konfigurowanie macierzy RAID opartej na technologii Intel na komputerze firmy Dell

Spis treści

1. Czy chcesz skonfigurować macierz RAID na komputerze firmy Dell?
2. Czy posiadany komputer obsługuje konfigurację RAID?
3. Jak skonfigurować macierz RAID na posiadanym komputerze
4. Skorzystaj z tej metody, jeśli chcesz zainstalować ponownie system operacyjny
5. Ta metoda jest używana w przypadku migracji dotychczasowego systemu operacyjnego

Prawidłowe skonfigurowanie macierzy RAID jest ważne, aby komputer mógł zidentyfikować dyski twarde w puli RAID i uruchomić system operacyjny.

Problemy związane z macierzami RAID mogą wystąpić, jeśli komputer nie obsługuje funkcji RAID, konfiguracja RAID jest nieprawidłowa i wystąpi awaria dysku twardego.

Czy chcesz skonfigurować macierz RAID na komputerze firmy Dell?

Poniżej przedstawiono kilka czynności, które umożliwiają określenie, czy w komputerze jest możliwe rozwiązanie Redundant Array of Independent Disks (RAID). Poniżej przedstawiono kilka kroków, które trzeba wykonać, aby skonfigurować macierz RAID, jeśli komputer ją obsługuje.

Postępuj zgodnie z poniższymi instrukcjami.

Czy posiadany komputer obsługuje konfigurację RAID?

Większość komputerów stacjonarnych i niektórych notebooków obsługuje konfigurację RAID.

W celu zapewnienia optymalnego komfortu pracy wymagane są dwa dyski twarde o jednakowym rozmiarze i pojemności, które są zainstalowane w komputerze.

Ten typ macierzy RAID nie dotyczy karty sprzętowej RAID. Zamiast tego korzysta z systemu BIOS wraz z chipsetem Intel i oprogramowaniem do przechowywania macierzy w starszych komputerach. Technologia w domenie pamięci masowej Intel Rapid jest wykorzystywana w naszych nowszych modelach. Tworzy typ sterowanej programowej macierzy RAID. Ten typ konfiguracji RAID obsługuje tylko macierz RAID 0 i RAID 1.

Lustrzane i przeplatane

1. Czy w komputerze można zainstalować więcej niż 1 dysk twardy?

   • Jeśli nie, utworzenie konfiguracji RAID na komputerze będzie niemożliwe?

   • Jeśli tak, przejdź do kolejnego kroku.

2. Czy w systemie BIOS opcja RAID jest dostępna w menu SATA Operation Mode?

   Można otworzyć system BIOS na komputerze firmy Dell, naciskając klawisz F2 po wyświetleniu ekranu powitalnego firmy Dell.

   • Jeśli nie, utworzenie konfiguracji RAID na komputerze będzie niemożliwe bez zakupu dodatkowego sprzętu.

   • Jeśli tak, przejdź do kolejnego kroku.

3. Przejdź do witryny pomocy technicznej firmy Dell i wprowadź kod Service Tag. Przejdź do witryny Sterowniki i pliki do pobrania dla danego komputera. (W przypadku starszych komputerów oprogramowanie do przechowywania danych Intel Matrix można wyświetlić w kategorii Chipset. W przypadku nowszych komputerów oprogramowanie Intel Rapid Storage Technology jest dostępne w kategorii Serial ATA lub Storage).

   • Jeśli nie, utworzenie konfiguracji RAID na komputerze będzie niemożliwe bez zakupu dodatkowego sprzętu.

   • Jeśli tak, należy przejść do następnego kroku i przeprowadzić proces konfiguracji.

Jak skonfigurować macierz RAID na posiadanym komputerze

Konieczne są dwa dyski twarde o takim samym rozmiarze i pojemności. Należy zdecydować, czy chcesz korzystać z macierzy RAID 0 czy RAID 1. Firma Dell Technologies zaleca użycie macierzy RAID 1.

RAID 0

Macierz dysków z przeplotem bez odporności na awarie — zapewnia przeplot danych — rozprowadzanie bloków każdego pliku po wielu dyskach, ale bez redundancji. To rozwiązanie zwiększa wydajność, ale w przypadku awarii dysku wszystkie dane będą narażone. Wadą tej metody jest to, że jeśli jeden dysk ulegnie awarii, wszystkie dane w macierzy, na obu dyskach, zostaną utracone. Jedyną zaletą tej metody jest przyspieszenie zapisu na dysku. Dzięki temu komputer działa szybciej i utrzymuje pełną pojemność dysków.

RAID 1

Macierz dysków z kopią lustrzaną — zapewnia redundancję w przypadku awarii jednego z dwóch dysków. To rozwiązanie umożliwia duplikowanie wszystkich danych na bieżąco, ale jest powolniejsze niż RAID 0. Jeśli dysk ulegnie awarii, można przywrócić dane z drugiego dysku. Wadą jest zmniejszenie o połowę całkowitej pojemności oraz wolniejszy zapis na obu dyskach. Zaletą jest to, że jeśli jeden dysk ulegnie awarii, można odzyskać wszystkie dane z drugiego dysku.

	RAID 0 (przeplot)	RAID 1 (kopia lustrzana danych)
Opis:	Zapewnia wyższą wydajność niż konfiguracja z jednym dyskiem twardym. Jest to idealne rozwiązanie dla użytkowników pracujących z dużymi plikami lub wymagających szybkiego dostępu do danych.	Zapewnia integralność kopii zapasowej poprzez zapisywanie tych samych danych na dwóch dyskach. Jeśli jeden dysk ulegnie awarii, dane pozostaną nienaruszone na drugim dysku twardym. Jest to idealne rozwiązanie do zastosowań, w których integralność danych jest najważniejsza. Identyczne dane są przechowywane na obu dyskach. Oznacza to, że pojemność pamięci masowej całej macierzy jest równa rozmiarowi najmniejszego napędu w macierzy.
System:
Komputer Rozpoznaje:	2 × 320 GB = 640 GB	320 GB
Charakterystyka:	Kontroler RAID rozdziela dane na bloki i umieszcza elementy na obu dyskach jednocześnie.	Kontroler RAID zapisuje te same dane na obu dyskach.
Klient Korzyść:	RAID 0 zapewnia wyższą wydajność niż konfiguracja z jednym dyskiem twardym. Ten pakiet jest idealny dla pionierskich i wymagających użytkowników, którzy przetwarzają duże pliki lub wymagają szybkiego dostępu do danych.	RAID 1 zapewnia integralność danych poprzez zapisywanie tych samych danych na dwóch dyskach. Jeśli jeden dysk ulegnie awarii, dane pozostaną nienaruszone na drugim dysku twardym. Ten pakiet jest idealny do zastosowań, w których integralność danych jest najważniejsza. Nie należy jednak uważać tego rozwiązania za kopię zapasową danych.
Korzyści:	Wysoka wydajność i duża pojemność dla zastosowań o intensywnym wykorzystaniu pamięci masowej: Cyfrowy obraz i dźwięk Photoshop i aplikacje do edycji zdjęć Publikowanie i grafika Gry Wykonywanie wielu zadań Wykorzystanie pełni wydajności komputera.	Stworzenie bezpiecznej pamięci masowej dla ważnych danych: Bezpieczne dane Najłatwiejsze odzyskiwanie systemu Każde zastosowanie, w którym dane są istotne, a system pamięci masowej jest zagrożony awarią. Ochrona danych Chroni ważne dane, takie jak dane finansowe, dane małych firm lub dane medyczne. Jest to najprostszy sposób zapewnienia redundancji danych.

Nowsze komputery sprzedawane z systemem Windows 8/10/11 zainstalowanym w trybie UEFI

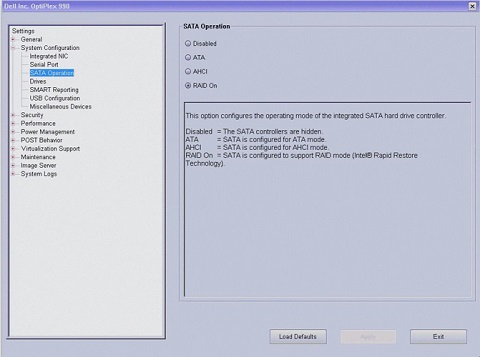

Otwórz ekran System Setup lub BIOS, naciskając klawisz F2 po wyświetleniu ekranu powitalnego firmy Dell.

• Przejdź do opcji System Configuration.

• Wybierz opcję SATA Operation Mode.

• Zmień tryb na RAID On, jeśli nie był ustawiony, a następnie zastosuj ustawienie.



• Wybierz opcję Exit, aby zakończyć konfigurację systemu i wznowić proces rozruchu.

• Kiedy pole SATA Operation w konfiguracji systemu zostało ustawione na RAID On, komputer wyświetla komunikat RAID BIOS. Ten komunikat jest widoczny po wyświetleniu ekranu z logo firmy Dell podczas testu POST, ale przed uruchomieniem systemu Windows. Poniższy komunikat jest wyświetlany, jeśli nie utworzono żadnego woluminu RAID.

Intel(R) Rapid Storage Technology - option ROM - 10.5.0.1034
Copyright(C) 2003-11 Intel Corporation. All Rights Reserved.

RAID Volumes:
None defined.

Physical Disks:
Port    Drive Model         Serial #          Size        Type/Status(Vol ID)
2       WDC WD1600AAJS-7    WD-WMAP9D045721   149.0 GB    Non-RAID Disk
3       WDC WD1600AAJS-7    WD-WMAP9D046479   149.0 GB    Non-RAID Disk

Press CTRL + I to enter the Configuration Utility

Skorzystaj z tej metody, jeśli chcesz zainstalować ponownie system operacyjny

Nowsze komputery sprzedawane z systemem Windows 8/10/11 zainstalowanym w trybie UEFI

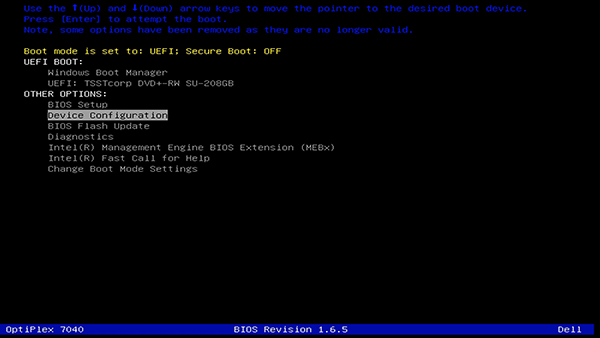

1. Gdy zostanie wyświetlony ekran z logo firmy Dell, naciśnij kilkakrotnie klawisz F12, aby otworzyć menu rozruchowe

2. Wybierz konfigurację urządzenia za pomocą klawiszy strzałek .

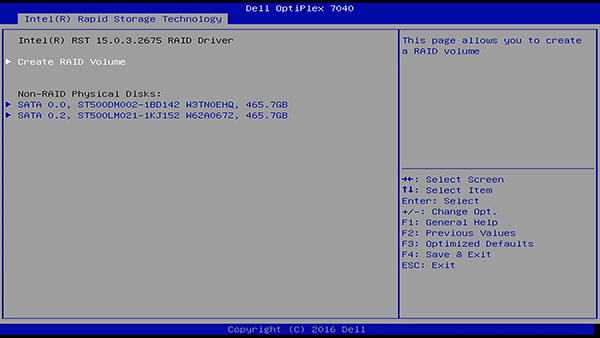

3. Wybierz opcję Create RAID w menu Intel RAID (patrz Rysunek 2).

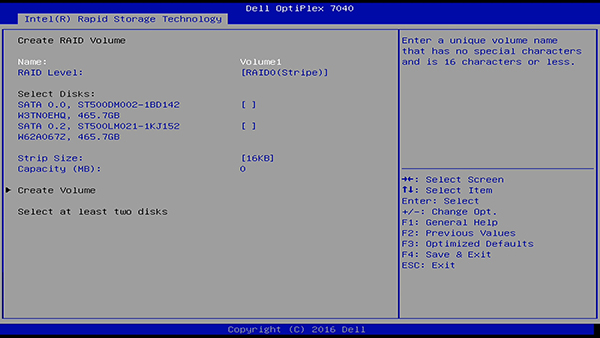

4. Wybierz nazwę woluminu RAID. Wybierz kolejną pozycję za pomocą klawiszy strzałek (patrz Rysunek 3).

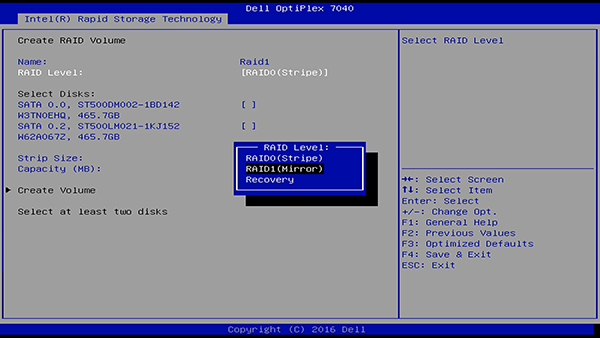

5. Wybierz typ macierzy RAID, którą chcesz utworzyć.

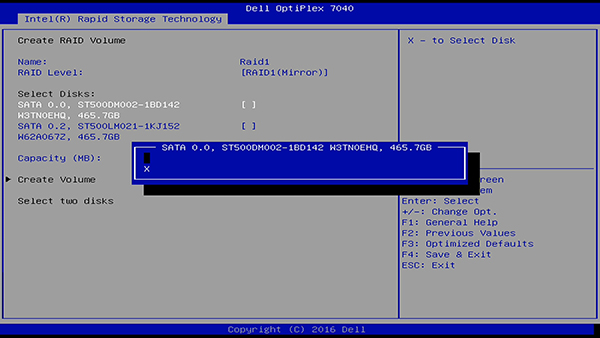

6. Dysk dla woluminu RAID możesz wybrać poprzez zaznaczenie go i naciśnięcie klawisza spacji lub wprowadzenie i wybranie litery „X” (patrz Rysunek 5).

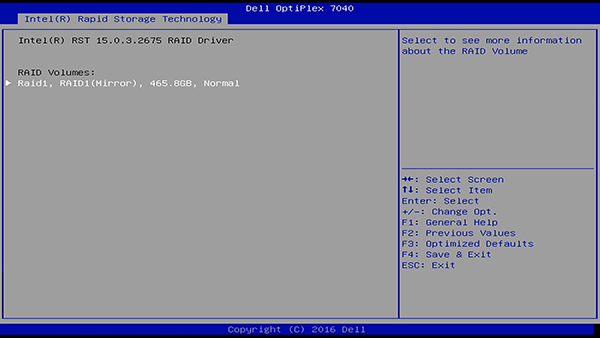

7. Określ wolumin i rozmiar przeplotu, a następnie wybierz opcję Create Volume (Utwórz wolumin), aby zakończyć. Woluminu RAID jest teraz widoczny na ekranie głównym.

   W przypadku macierzy RAID 0 wybierz rozmiar przeplotu najbliższy rozmiarowi średniego pliku przechowywanego w wolumenie RAID. Jeśli jest nieznany, wybierz 128 KB jako domyślny rozmiar przeplotu.



8. Teraz możesz zainstalować system operacyjny

Ta metoda jest używana w przypadku migracji dotychczasowego systemu operacyjnego

Intel Matrix Storage Manager

Komputer ma już jeden dysk twardy z zainstalowanym systemem operacyjnym i chcesz zainstalować drugi dysk. Chcesz skonfigurować je jako macierz RAID bez utraty istniejących danych. Można użyć opcji migracji w programie Intel Matrix Storage Manager w systemie operacyjnym.

1. Przejdź do Wszystkie programy\Intel Matrix Storage Manager\Intel Matrix Storage Console, aby uruchomić program Intel Storage Console.

2. W menu Actions wybierz opcję Create RAID Volume From Existing Hard Drive, aby uruchomić kreator migracji.

   Jeśli opcja menu Actions nie jest wyświetlana, komputer nie jest ustawiony na tryb włączonej macierzy RAID.

3. Kliknij przycisk Next na ekranie kreatora migracji.

4. Wprowadź nazwę woluminu RAID lub zaakceptuj nazwę domyślną.

5. Wybierz następujące opcje:

   • W przypadku macierzy RAID 0 wybierz opcję RAID 0 jako poziom macierzy RAID z pola rozwijanego, wybierz odpowiedni rozmiar Stripe z pola rozwijanego i kliknij przycisk Dalej.

   • W przypadku macierzy RAID 1 wybierz opcję RAID 1 jako poziom macierzy RAID z pola rozwijanego w następnym kroku.

6. Na ekranie Select Source Hard Drive kliknij dwukrotnie dysk twardy, z którego mają zostać zmigrowane dane, a następnie kliknij przycisk Next.

   Wybierz dysk twardy, który będzie używany jako dysk źródłowy. (powinien to być dysk twardy zawierający dane lub pliki systemu operacyjnego migrowane do woluminu RAID).

7. Na ekranie Select Member Hard Drive kliknij dwukrotnie dysk twardy, o który chcesz rozszerzyć macierz, a następnie kliknij przycisk Next.

   • W przypadku macierzy RAID 0 wybierz na ekranie Specify Volume Sizeżądany rozmiar wolumenu, a następnie kliknij przycisk Next.

   • W przypadku macierzy RAID 1 przejdź do następnego kroku.

   Na następnym etapie wszystkie dane na dysku będącym członkiem woluminu zostaną utracone.

8. Kliknij przycisk Finish, aby rozpocząć migrację, lub przycisk Back, aby wprowadzić zmiany.

Podczas procesu migracji można normalnie korzystać z komputera.

W przypadku problemów zalecamy kontakt z pomocą techniczną. Jeśli skonfigurowano już macierz RAID, więcej informacji można znaleźć w tym artykule bazy wiedzy firmy Dell: Jak rozwiązać problem z dyskiem twardym RAID w komputerze firmy Dell.

Intel Rapid Storage Technology

Komputer ma już jeden dysk twardy, na którym zainstalowano już system operacyjny i chcesz zainstalować drugi dysk. Chcesz skonfigurować je jako macierz RAID bez utraty istniejących danych. Użyj opcji migracji w technologii Intel Rapid Storage Technology w systemie operacyjnym.

1. Przejdź do Wszystkie programy\Intel Matrix Storage Manager\Intel Matrix Storage Console, aby uruchomić program Intel Storage Console.

2. Wybierz przycisk Create z górnego menu.

3. Kliknij polecenie Select (Wybierz) i wybierz następujące opcje, a następnie kliknij Next (Dalej):

   • Dla macierzy RAID 1 wybierz pozycję Real-time data protection (RAID 1).

   • W przypadku macierzy RAID 0 wybierz opcję Optimized disk performance (RAID 0).

4. Kliknij przycisk Configure i:

   1. Wprowadź nazwę woluminu.

   2. Wybierz dyski, na których chcesz utworzyć wolumin RAID.

   3. Wybierz dysk, z którego chcesz przeprowadzić migrację systemu operacyjnego.

   4. Następnie kliknij przycisk Next (Dalej).

   Dysk twardy oznaczony jako (system) będzie używany jako dysk źródłowy. (Jest to dysk twardy zawierający dane lub pliki systemu operacyjnego migrowane do woluminu RAID).

5. Kliknij pozycję Confirm i, jeśli nie wystąpią błędy, wybierz Create Volume.

   Pojawi się komunikat z informacją, że proces może zająć trochę czasu i możesz kontynuować pracę, gdy będzie on przebiegał w tle. Firma Dell Technologies zaleca poczekanie do momentu jej zakończenia.

6. Pojawi się komunikat o pomyślnym utworzeniu woluminu. Kliknij OK, aby kontynuować.

7. Na ekranie stanu widoczny będzie stan nowego woluminu.

W przypadku problemów zalecamy kontakt z pomocą techniczną. Jeśli skonfigurowano już macierz RAID, więcej informacji można znaleźć w artykule bazy wiedzy firmy Dell: Jak rozwiązać problem z dyskiem twardym RAID w komputerze firmy Dell.
