Vejledning til fjernelse af dele for CRU (customer replaceable units) på Precision 3930 Rack Workstation

Podsumowanie: Denne artikel er en vejledning til de dele af Precision 3930 Rack Workstation, som Dell vurderer, at man kan fjerne og udskifte.

Ten artykuł dotyczy Ten artykuł nie dotyczy Ten artykuł nie jest powiązany z żadnym konkretnym produktem. Nie wszystkie wersje produktu zostały zidentyfikowane w tym artykule.
Sprawdź inne zasoby

Objawy

Disse vejledninger vil føre dig trin for trin gennem en sikker fjernelse af, hvad der anses for at være CRU-dele (customer replaceable unit) af en Precision Rack 3930 Workstation. (CRU'er er de dele af systemet, der ikke kræver en tekniker til fjernelse eller udskiftning.) Vejledningerne vil også indeholde billeder, der viser, hvad det omfatter.

Indholdsfortegnelse:

  1. Vejledning til fjernelse af CRU
  2. Instruktioner til fjernelse



Vejledning til fjernelse



Hvis disse retningslinjer ikke dækker det, du vil gøre, skal du derefter se din systemmanual.

Afsnittet nedenfor indeholder oplysninger om sikker praksis, som du bør tage i betragtning, før du arbejder med elektrisk udstyr.

Przyczyna



Instruktioner til fjernelse



SLN314241_en_US__1icon Bemærk: Klik på titlen på afsnittet, du ønsker at åbne, for at se indholdet.

|



SLN314241_en_US__2ReqTools_E7450_BKeith_01

1 Lille Phillips-skruetrækker 2 Plastiksyl
3 Lille skruetrækker med fladt hoved

SLN314241_en_US__1icon Bemærk: Vær opmærksom på, at hvis du bruger en stor stjerneskruetrækker eller en skruetrækker med lige kærv, kan det medføre skader på skruerne. Sådanne skader vil gøre det umuligt at fjerne skruerne uden særlige redskaber, som ikke er tilgængelige for vores teknikere på stedet.




  1. Instruktioner inden fjernelse af det øverste dæksel:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

  2. Drej den cirkulære lås på låsen ved hjælp af en stjerneskruetrækker mod uret for at låse den op [1]. Træk frigørelseslåsen op og mod bagsiden af kabinettet [2], og skub dækslet mod bagsiden af kabinettet, og løft det op og væk [3].

SLN314241_en_US__4R3930_Cover_BK_01

  1. Instruktioner inden fjernelse af luftkanalen:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern dækslet

  2. Frigør frontpanelets kabel.

SLN314241_en_US__5R3930_AirDuct_BK_01

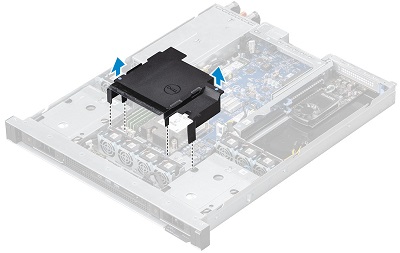

  1. Løft luftkanalen op og væk fra kølelegemet

SLN314241_en_US__6R3930_AirDuct_BK_02





  1. Instruktioner inden fjernelse af Riser 1-modulet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern dækslet

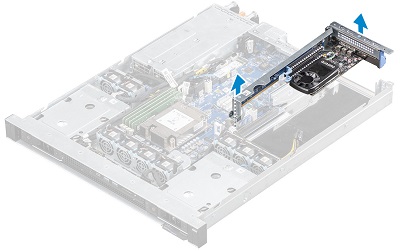

  2. Løft udvidelseskortet op og ud af systemet med de to blå løftepunkter på begge sider af udvidelseskortet.

SLN314241_en_US__7R3930_ExpCard_BK_01

  1. Træk frigørelsestappen opad for at åbne Riser 1's slots, og løft pladsholderen ud af slottene.

SLN314241_en_US__8R3930_ExpCard_BK_02

  1. Instruktioner inden fjernelse af grafikkortet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern dækslet og Riser 1-modulet

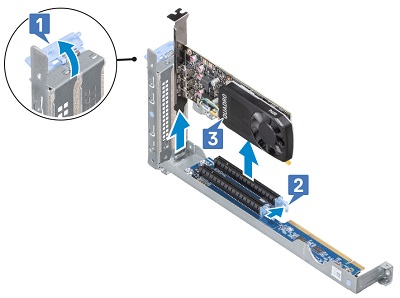

  2. Kontrollér, om der er strømkabler fra kortet, og frakobl alle de kabler, du ser. Træk op på frigørelsestappen [1], frakobl fastgørelsesclipsen bag på kortet [2], og løft kortet op og ud af udvidelseskortet [3].

SLN314241_en_US__9R3930_ExpCard_BK_03

  1. Instruktioner inden fjernelse af Riser 2-modulet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern dækslet

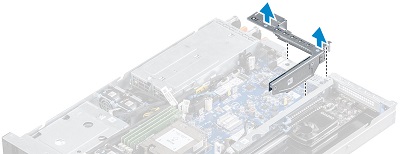

  2. Find de blå løftepunkter på Riser 2-modulet, og tag fat i disse punkter, og løft modulet op og ud af systemet.

SLN314241_en_US__10R3930_ExpCard_BK_07

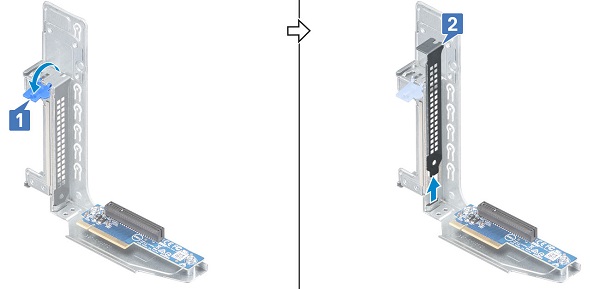

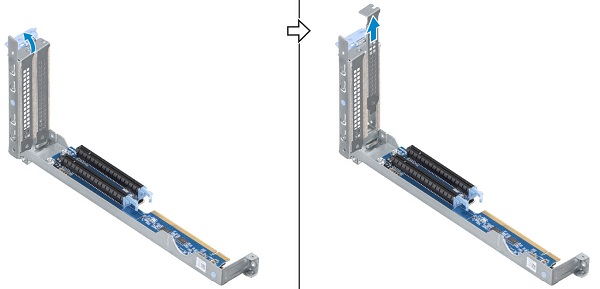

  1. Træk i den blå frigørelsestabel åben [1] for at lade dig fjerne pladsholderen fra slottet [2].

SLN314241_en_US__11R3930_ExpCard_BK_08

SLN314241_en_US__1icon Bemærk: Nogle udvidelseskort kræver ekstra strøm for at køre korrekt. Dette sker normalt ved hjælp af et ekstra strøm- eller blæserkabel. Visse typer grafikkort har en låsepal på bagsiden af kortet, hvor det sidder fast i stikket i bundkortet.



  1. Instruktioner inden fjernelse af hukommelsen:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter dækslet og luftkanalen

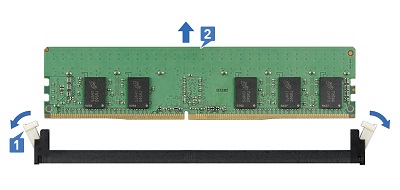

  2. Træk fastgørelsesklemmerne væk fra hukommelsen [1], og løft hukommelsen op og ud af systemet. [2]

SLN314241_en_US__13R3930_Memory_BK_01

SLN314241_en_US__1icon Bemærk: Gentag trin 2 for yderligere hukommelser i systemet.



  1. Instruktioner inden fjernelse af harddiskmodulet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

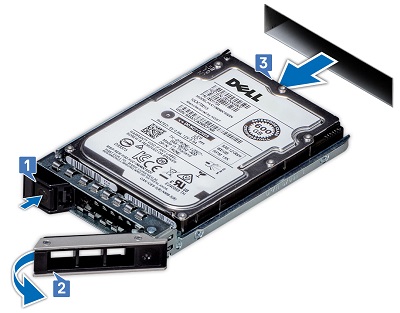

  2. Tryk på frigivelsesknappen foran på drevmodulet [1] for at åbne frigørelseslåsen. Træk i frigørelseslåsen [2] for at låse drevet op, og træk modulet og drevet ud fra forsiden af systemet [3].

SLN314241_en_US__15R3930_HDD_BK_01

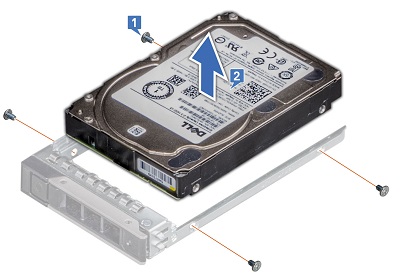

  1. For at fjerne driveren fra modulet skal du fjerne de fire (4) skruer, der fastgør sideskinnen til drevet [1] og løfte drevet ud af modulet [2].

SLN314241_en_US__16R3930_HDD_BK_02

  1. Instruktioner inden fjernelse af HDD-backplanes:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern dækslet

  2. Frakobl datakablerne [1] og strømkablerne [2] fra venstre og højre bundkort.

  3. Frigør kablet fra clipsene [3].

SLN314241_en_US__17R3930_BPlane_BK_01

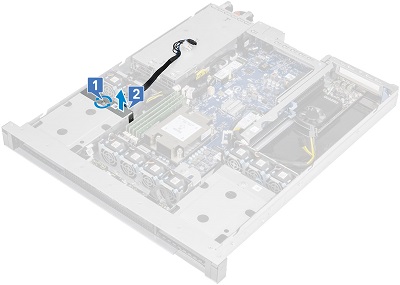

  1. Løsn den ene fastmonterede skrue [1], der fastgør backplanet til kabinettet, og løft backplane væk fra systemet [2].

SLN314241_en_US__18R3930_BPlane_BK_02

  1. Gentag de forrige trin for backplane i højre side.

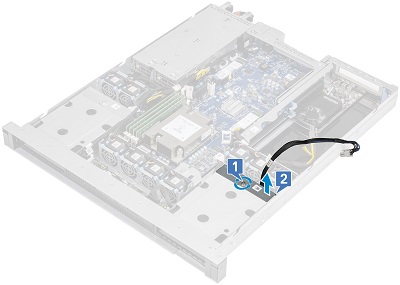

SLN314241_en_US__19R3930_BPlane_BK_03

  1. Instruktioner inden fjernelse af M.2 PCIe SSD (Solid State Drive):

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern dækslet

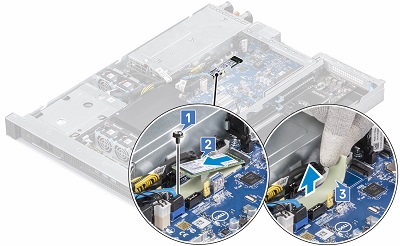

  2. Fjern den ene skrue, der fastgør SDD-kortet til bundkortet [1].

  3. Løft og træk SSD-kortet ud af dets stik på bundkortet [2].

  4. Fjern den termiske plade [3].

SLN314241_en_US__20R3930_SSD_BK_01



  1. Instruktioner inden fjernelse af blæser- og systemventilatorrammen:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Afmonter dækslet og luftkanalen

  2. Kobl blæserkablet fra bundkortet.

  3. Løft blæseren lige op og ud af systemet.

SLN314241_en_US__21R3930_Fan_BK_01

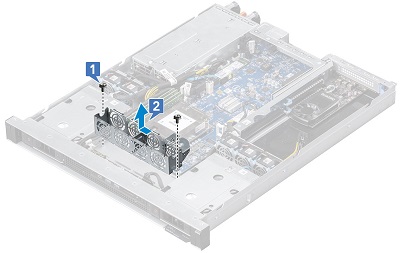

  1. Når du har fjernet blæserne, skal du fjerne de to (2) skruer, der fastgør rammen til kabinettet [1], og skubbe kabinettet mod højre, indtil fastgørelsesklemmerne låses op [2], og løfte kabinettet ud af systemet.

SLN314241_en_US__22R3930_Fan_BK_02



  1. Instruktioner inden fjernelse af Strømforsyningsenheden:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

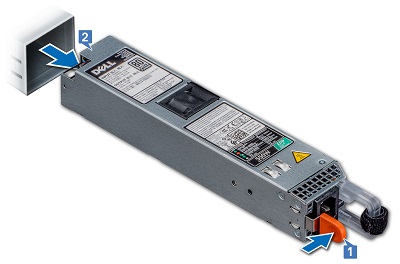

  2. Tryk på frigørelseslåsen på PSU'en [1], og træk PSU'en ud fra bagsiden af systemet [2].

SLN314241_en_US__23R3930_PSU_BK_01

SLN314241_en_US__1icon Bemærk: Gentag dette trin for yderligere PSU'er i systemet. Husk, at når du monterer en anden PSU, skal du muligvis først fjerne et fyldstykke.



  1. Instruktioner inden fjernelse af ørerne:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

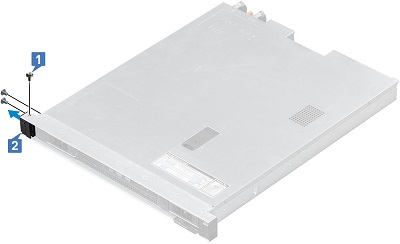

  2. Fjern de tre (3) fastgørelsesskruer, og skub venstre øremodul ud af systemet [2].

SLN314241_en_US__25R3930_Ear_BK_01

  1. Gentag det forrige trin for højre øremodul.

SLN314241_en_US__26R3930_Ear_BK_02



  1. Instruktioner inden fjernelse af knapcellebatteriet:

    1. Under installation eller fjernelsen af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret.

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern dækslet

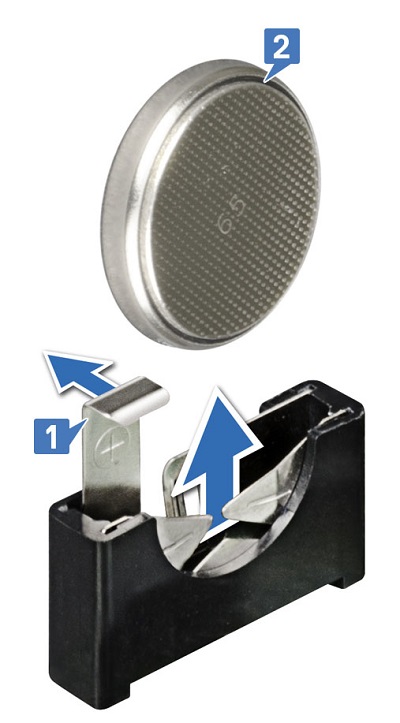

  2. Brug en plastikpen til at trykke frigørelseslåsen væk fra batteriet, indtil batteriet springer op fra soklen [1]. Løft batteriet ud af systemet. [2]

SLN314241_en_US__27R3930_Coin_BK_01
