Instrukcja demontażu/usuwania części wymienianych przez klienta (CRU) w notebookach Latitude 5300

Instrukcje przed demontażem głównego panelu dostępu:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

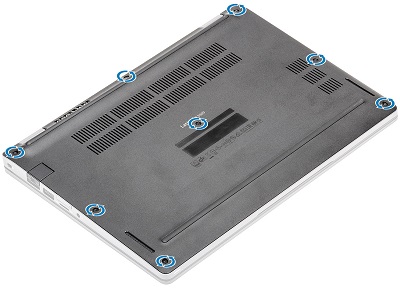

Poluzuj osiem śrub mocujących pokrywę do obudowy.

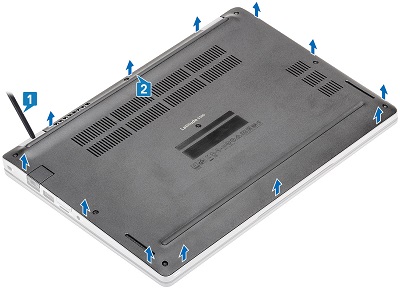

Za pomocą rysika z tworzywa sztucznego lub innego czujnika, który nie uszkodzi plastiku [1], podważ pokrywę dolną, zaczynając od lewego górnego rogu, a następnie podważ wzdłuż krawędzi pokrywy i obudowy, aby oddzielić pokrywę od komputera [2].

Zdejmij pokrywę dolną z komputera.

Instrukcje przed demontażem modułu pamięci DIMM:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

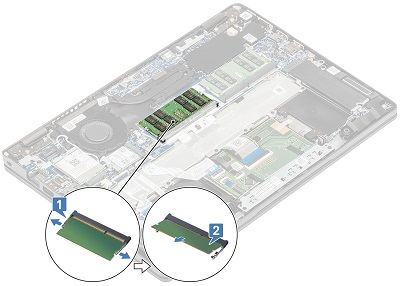

Pamięć znajduje się w środku komputera. Pociągnij metalowe zaciski po obu stronach modułu dimm pamięci, aby wyskoczały ze złącza [1]. Wyjmij pamięć DIMM ze złącza [2].

Powtórz tę czynność dla wszystkich dodatkowych zainstalowanych modułów pamięci DIMM.

Instrukcje przed demontażem dysku SSD:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera.

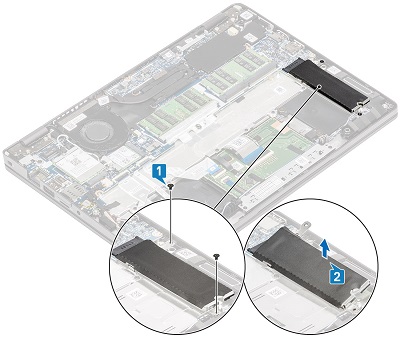

Dysk SSD znajduje się po prawej stronie baterii, poluzuj dwie (2) śruby mocujące wspornik dysku SSD M.2 do podparcia dłoni [1], a następnie obróć i wyjmij wspornik z komputera [2].

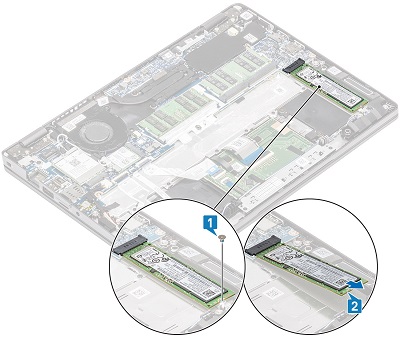

Wykręć śrubę mocującą kartę do podparcia dłoni [1], a karta SSD wysunie się pod kątem z obudowy komputera. Można wyjąć go ze złącza i komputera [2].

Instrukcje przed demontażem karty SIM:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

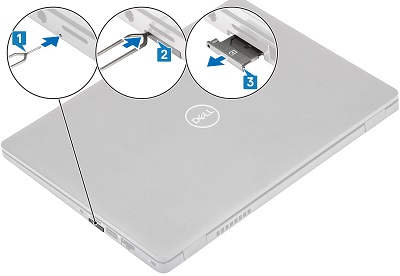

Wyprostuj spinacz lub użyj narzędzia do wyjmowania karty SIM, aby włożyć go do otworu po lewej stronie tacy karty SIM [1 &2].

Tacka karty częściowo wysuwa się z boku komputera [3].

Chwyć tackę i wyciągnij ją całkowicie z komputera.

Instrukcje przed demontażem karty pamięci SD:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

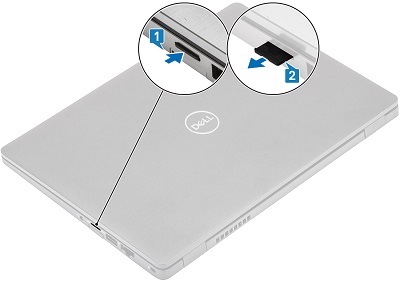

Naciśnij i zwolnij kartę SD w gnieździe, aby częściowo wysunąć ją z boku komputera [1].

Chwyć kartę i wyciągnij ją całkowicie z gniazda [2].

Instrukcje przed wyjęciem karty sieci WLAN (sieć Wi-Fi, sieć bezprzewodowa):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i zdejmij baterię.

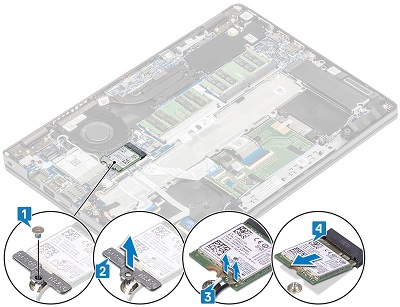

Karta sieci WLAN znajduje się poniżej wentylatora systemowego. Wykręć jedną śrubę [1] mocującą wspornik karty sieci WLAN do obudowy komputera, a następnie wyjmij wspornik z komputera [2].

Odłącz kable antenowe od karty [3], podnosząc złącza bolców do momentu ich wysunięcia, a następnie wyjmij kartę ze złącza [4] i komputera.

Instrukcje przed demontażem karty sieci WWAN (sieć 3G, sieć komórkowa):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera i zdejmij baterię.

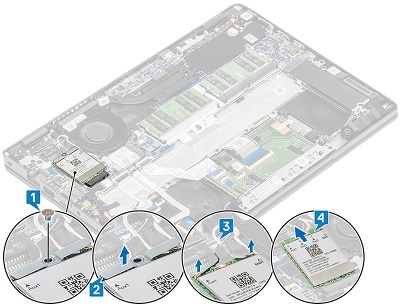

Karta sieci WWAN znajduje się po lewej stronie wentylatora systemowego. Wykręć jedną śrubę [1] mocującą wspornik karty sieci WWAN do obudowy i wyjmij wspornik z komputera [2].

Odłącz kable antenowe od karty [3], podnosząc złącza bolców, aż odskoną, a następnie wyjmij kartę ze złącza [4] i komputera.
