Technologia Intel Cluster-On-Di (COD) w oprogramowaniu VMware ESXi

Wprowadzenie

    W systemach z obsługą NUMA kanały pamięci są rozmieszczone w procesorach. Wszystkie operacje związane z pamięcią wymagają operacji snoop w celu zachowania spójności danych w pamięci podręcznej. Snooping służy do sondowania zawartości pamięci podręcznej zarówno na procesorach lokalnych, jak i zdalnych w celu znalezienia kopii żądanych danych znajdujących się w dowolnej pamięci podręcznej.  Jeśli funkcja NUMA jest wyłączona (przeplot węzła jest włączony w systemie BIOS), tryb snoop jest wyłączany automatycznie.

        W mikroarchitekturze Intel Haswell dostępne są trzy typy trybu snoop. Serwery Dell 13^{. generacji (}13G) obsługują wszystkie trzy tryby szpiegowania, takie jak:

1) Wczesny szpieg

2) Szpiegowanie w domu

3) Klaster na matrycy

W tym blogu omawiamy tryb snoop Cluster-On-Die (COD) w odniesieniu do VMware ESXi. Na tym blogu omówiono następujące aspekty.

• Podstawy ChZT
• Wymagania wstępne umożliwiające włączenie ChZT zarówno ze sprzętu, jak i z punktu widzenia VMware ESXi
• Kilka opcji wiersza poleceń w oprogramowaniu ESXi, które pokazują różnicę na liście NUMA z włączoną i wyłączoną funkcją COD.

Zanim przejdziemy do szczegółów COD, konieczne jest zrozumienie typów procesorów w oparciu o liczbę rdzeni w mikroarchitekturze procesorów Intel Haswell.

Firma Intel sklasyfikowała architekturę procesora Haswell do następujących typów:

1) LCC - niska liczba rdzeni [4 -8 rdzeni]

2) MCC - średnia liczba rdzeni [10 - 12 rdzeni]

3) HCC - Wysoka liczba rdzeni [14-18 rdzeni]

                   UWAGA: Ta liczba rdzeni różni się w zależności od mikroarchitektury Intel.



Co to jest tryb Cluster-On-Die (COD)?

COD to nowy tryb snoop wprowadzony z rodziny procesorów Intel Haswell, która ma 10 lub więcej rdzeni. W przypadku kategorii procesorów MCC i HCC firma Intel zainstalowała dwa kontrolery pamięci w jednym gnieździe procesora, podczas gdy procesor LCC ma tylko jeden kontroler pamięci. Każdy kontroler pamięci w gnieździe procesora działa jako jeden agent domowy [HA].

Na serwerach z obsługą COD każdy procesor logicznie dzieli gniazdo na 2 węzły NUMA Każdy węzeł NUMA ma połowę całkowitej liczby rdzeni fizycznych i połowę pamięci podręcznej ostatniego poziomu (LLC) z jednym agentem głównym. Termin klaster jest tworzony, gdy rdzenie procesora i odpowiedni kontroler pamięci są zgrupowane razem i utworzone jako klaster na kości gniazda. Każdy agent główny korzysta z dwóch kanałów pamięci i widzi żądania z mniejszej liczby rdzeni logicznych procesora, zapewniając w ten sposób większą przepustowość pamięci i niskie opóźnienia. Ten tryb pracy jest używany głównie do optymalizacji obciążeń roboczych NUMA. Systemy operacyjne wyświetlają liczbę węzłów NUMA poprzez odczyt tabel ACPI SRAT.

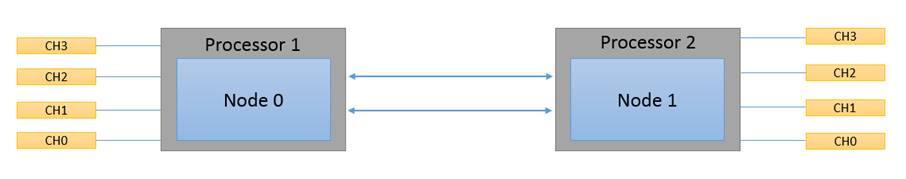

Graficzna reprezentacja ChZT jest następująca: -

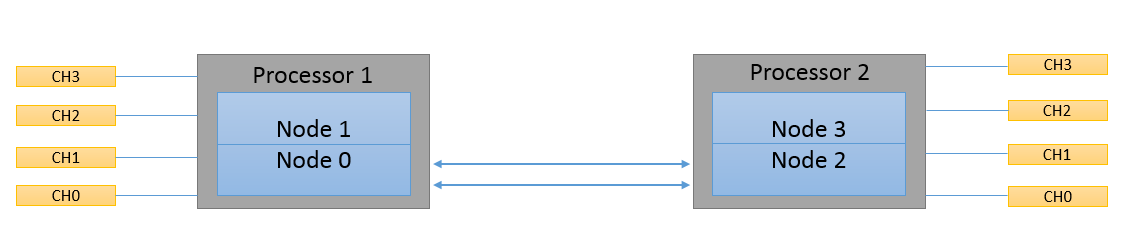

Na drugim obrazku widać, że pojedyncza kość procesora jest podzielona na dwa logiczne węzły, gdy włączony jest ChZT.

Wymagania wstępne:

W tej sekcji omówiono wymagania wstępne zarówno z punktu widzenia sprzętu, jak i VMware ESXi.

Sprzęt:

• Moduł COD można włączyć tylko w przypadku procesora Intel Haswell-EP z co najmniej 10 rdzeniami.
• Pamięć musi być zapełniona na alternatywnych kanałach pamięci (CH0, CH2, CH1 i CH3). Na przykład serwer R730, R730xd, R630 i T630 ma 4 kanały pamięci na gniazdo.

              Weźmy przykład, aby lepiej zrozumieć powyższy warunek wstępny. W przypadku serwera, na którym zapełniono tylko dwa moduły pamięci na kanał, należy zapełnić następujące gniazda dla określonego kanału

• A1 i A3

 Z 4 modułami pamięci,

• A1, A3 i B1, B3

 Z 8 modułami pamięci,

• A1, A3, B1, B3 i A2, A4, B2, B4

UWAGA: Aby włączyć COD, należy wypełnić co najmniej dwa moduły pamięci.

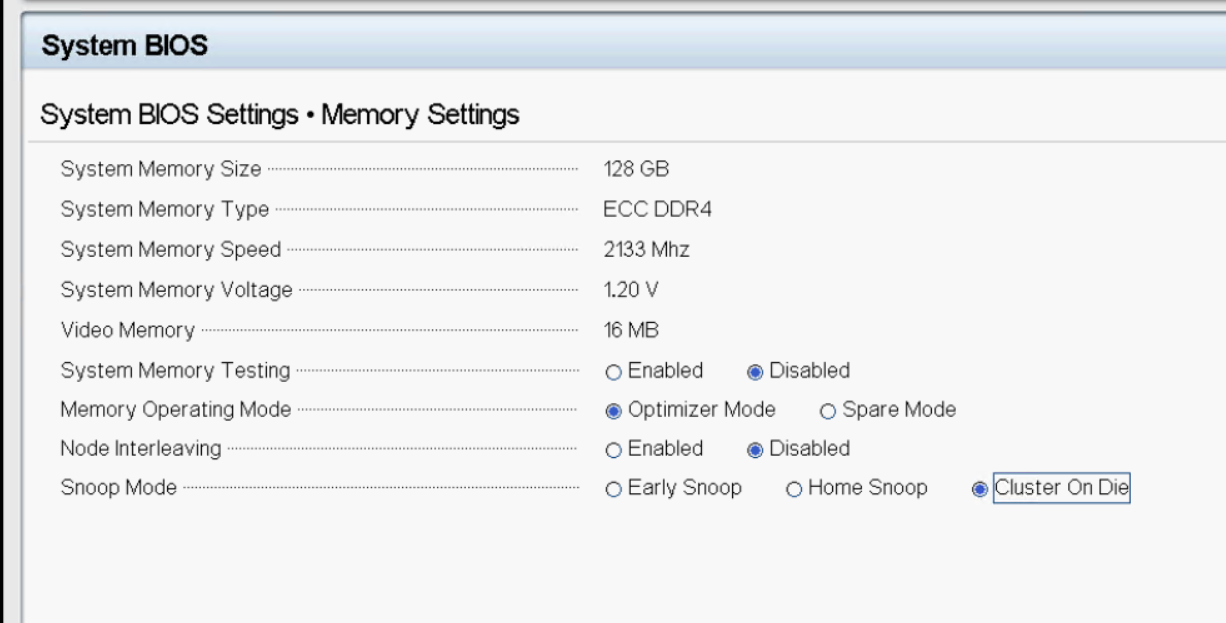

• Token Cluster On Die musi być włączony w ustawieniach systemu BIOS.

• Wsparcie VMware dla COD rozpoczęło się od vSphere 6.0 na początku, a teraz jest obsługiwane również w ESXi 5.5 U3b. Szczegółowe informacje można znaleźć w 2142499 bazy wiedzy VMware.

VMware ESXi odczytuje ACPI SRAT (System Resource Affinity Tables) i SLIT (System Locality Information Tables) w celu identyfikacji i mapowania dostępnych zasobów sprzętowych. Obejmuje to również mapowanie węzłów NUMA. W tej sekcji omówiono kilka opcji wiersza poleceń, z których użytkownicy mogą skorzystać, aby wyświetlić stan COD z VMware ESXi.

• esxtop udostępnia opcję wyświetlania wypełnionych węzłów NUMA. Po wprowadzeniu polecenia esxtop naciśnij "m", aby wyświetlić szczegóły węzłów NUMA w następujący sposób.

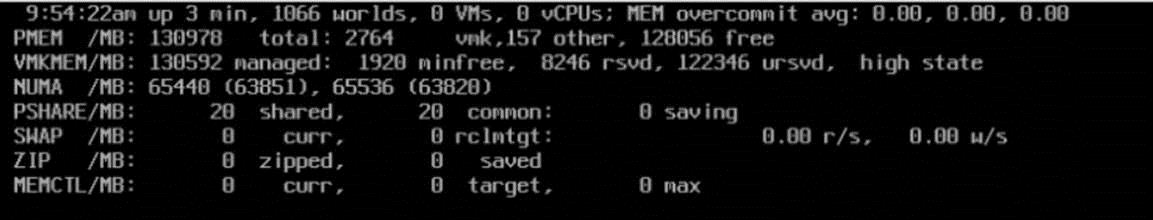

Poniższe zrzuty ekranu dotyczą systemu z dwoma gniazdami procesorów i 128 GB pamięci systemowej. W domyślnej konfiguracji bez włączonego COD, esxtop wyświetli dwa węzły NUMA z 64 GB przydzielonymi na węzeł NUMA. Na poniższej ilustracji przedstawiono dane wyjściowe polecenia esxtop w VMware ESXi z wyłączonym dorszem.

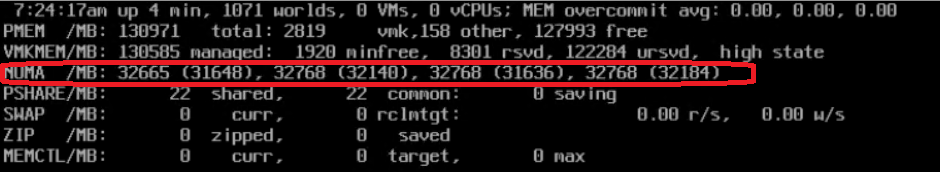

Przy włączonym ChZT esxtop wyświetla cztery węzły NUMA zamiast dwóch, ponieważ pojedyncza kość gniazda procesora jest podzielona na dwa.

Korzyści

W trybie COD system operacyjny widzi dwa węzły NUMA na gniazdo. COD ma najlepsze lokalne opóźnienie. Każdy agent główny widzi żądania z mniejszej liczby wątków, potencjalnie oferując większą przepustowość pamięci. Tryb COD ma obsługę bitów w katalogu pamięci. Ten tryb jest najlepszy w przypadku obciążeń roboczych zoptymalizowanych pod kątem standardu NUMA. Zapoznaj się z blogiem opublikowanym przez zespół HPC firmy Dell, w którym szczegółowo opisano różne tryby podsłuchiwania.

Odniesienia

Baza wiedzy VMware z obsługą Intel COD
