Przewodnik po wskaźnikach diagnostycznych stacji roboczych Precision

Stan przycisku zasilania ma teraz nowy schemat migania i zmiany kolorów. Wykorzystuje pomarańczowe i białe diody LED zasilania, aby wskazać, gdzie występuje problem. Komputery stacjonarne tych serii można rozpoznać po braku diagnostycznych diod LED na panelu przednim.

Lampki przycisku zasilania

Dioda LED przycisku zasilania	Stan	Opis
	Wyłączony	Zasilanie jest wyłączone. Dioda LED nie świeci.
	Miganie na pomarańczowo	Początkowy stan diody LED po włączeniu. Informacje o możliwych awariach i sugestie dotyczące diagnostyki dla poszczególnych wzorów migania bursztynowego wskaźnika znajdują się w tabeli poniżej.
	Ciągłe świecenie na pomarańczowo	Drugi stan diody LED po włączeniu wskazuje, że sygnał POWER_GOOD jest aktywny. Wskazuje również, że zasilacz jest sprawny.
	Miganie na biało	Komputer stacjonarny znajduje się w stanie niskiego napięcia zasilania S1 lub S3. Nie można określić rodzaju awarii.
	Dioda LED świeci stałym białym światłem	Urządzenie jest w stanie S0. Jest to normalny stan zasilania działającego komputera. System BIOS przełącza wskaźnik LED do tego stanu, kiedy rozpoczyna pobierać kody operacyjne.

Tabela wskazań diagnostycznych

W tej serii wskaźniki LED nie są już dostępne. Zamiast nich do wskazywania problemów używane są mignięcia i zmiany kolorów przycisku zasilania. Komputery stacjonarne tych serii można rozpoznać po braku diagnostycznych diod LED na panelu przednim.

Lampki przycisku zasilania

Dioda LED przycisku zasilania	Stan	Opis
	Wyłączony	Zasilanie jest wyłączone. Dioda LED nie świeci.
	Miganie na pomarańczowo	Początkowy stan diody LED po włączeniu urządzenia. Informacje o możliwych awariach i sugestie dotyczące diagnostyki dla poszczególnych wzorów migania bursztynowego wskaźnika znajdują się w tabeli poniżej.
	Ciągłe świecenie na pomarańczowo	Drugi stan diody LED przy włączeniu urządzenia wskazuje, że sygnał POWER_GOOD jest aktywny. Wskazuje również, że zasilacz jest sprawny.
	Miganie na biało	Urządzenie znajduje się w stanie niskiego napięcia zasilania S1 lub S3. Nie można określić rodzaju awarii.
	Dioda LED świeci stałym białym światłem	Urządzenie jest w stanie S0. Jest to normalny stan zasilania działającego komputera. System BIOS przełącza wskaźnik LED do tego stanu, kiedy rozpoczyna pobierać kody operacyjne.

Tabela wskazań diagnostycznych

W tej serii zastosowano odmienne rozwiązanie, w którym sygnalizacja odbywała się za pomocą zmiany stanów diody LED w przycisku zasilania oraz wskazań diagnostycznych diod LED. W tych modelach diagnostyczne diody LED także są ponumerowane od 1 do 4 i znajdują się z przodu obudowy. Komputery stacjonarne można rozpoznać po czarnej przedniej kratce, która jest płaska i cofnięta.

Power LED

Dioda LED przycisku zasilania	Stan	Opis
	Wyłączony	Zasilanie jest wyłączone. Dioda LED nie świeci.
	Miganie na pomarańczowo	Początkowy stan diody LED po włączeniu. Informacje o możliwych awariach i sugestie dotyczące diagnostyki dla poszczególnych wzorów migania bursztynowego wskaźnika znajdują się w tabeli poniżej.
	Ciągłe świecenie na pomarańczowo	Drugi stan diody LED przy włączeniu komputera stacjonarnego wskazuje, że sygnał POWER_GOOD jest aktywny. Wskazuje również, że zasilacz jest sprawny.
	Miganie na biało	Urządzenie znajduje się w stanie niskiego napięcia zasilania S1 lub S3. Nie można określić rodzaju awarii.
	Dioda LED świeci stałym białym światłem	Urządzenie jest w stanie S0. Jest to normalny stan zasilania działającego komputera. System BIOS przełącza wskaźnik LED do tego stanu, kiedy rozpoczyna pobierać kody operacyjne.

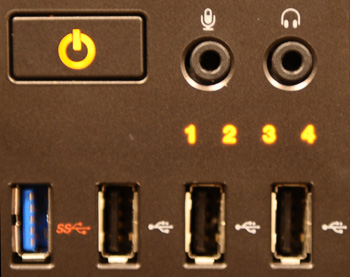

Diagnostyczne diody LED (przed testem POST)

Stan	Wzorzec diod LED (1 2 3 4 )	Opis diod	Power LED	Przypisany stan	Opis stanu
Pb0a		Wyłączony		Komputer stacjonarny odłączony	Urządzenie nie jest podłączone do zasilania sieciowego, zasilacz nie jest podłączony do płyty głównej lub panel sterowania nie jest podłączony do płyty głównej.
Pb0b		Wyłączony		ACPI S0; normalna praca	Urządzenie jest włączone i nie wykryto awarii. Jest to stan kontrolowany przez system BIOS, który jest jednocześnie S0e.
Pb0c		Wyłączony		ACPI S1	Stan gotowości systemu Windows.
Pb1		Wyłączony		ACPI S4 lub S5	Hibernacja lub wyłączenie programowe. Urządzenie podłączone do zasilania, jednak jest wyłączone lub w stanie hibernacji systemu Windows.
Pb2		3 — świeci	-	Zarezerwowany	Zarezerwowany
Pb3		3,4 — świeci		ACPI S3	Zawieszenie pamięci RAM w stanie gotowości systemu Windows.
Pb4		2 — świeci	-	Zarezerwowany	Zarezerwowany
Pb5		2, 4 — świecą stałym światłem	-	Zarezerwowany	Zarezerwowany
Pb6		2, 3 — świecą stałym światłem	-	Zarezerwowany	Zarezerwowany
Pb7		2, 3, 4 — migają		ACPI S0, przekazanie sterowania do systemu BIOS	Urządzenie jest włączone. System BIOS nie uruchamia się. Stan przejściowy przed testem POST.
Pb8		1 — świeci	-	Zarezerwowany	Zarezerwowany
Pb9		1 i 4 — migają		Awaria regulatora poza płytą systemową	Wykryto awarię zasilania podłączanego składnika, takiego jak moduł regulatora napięcia, karta wideo lub karta pamięci.
Pb10		1 i 3 — migają		Awaria wyświetlacza PSU	Wyświetlacz PSU może być uszkodzony lub kabel PSU może być zaciśnięty, tworząc zwarcie na głównej szynie zasilania. (PS_ON określone, PS_PWRGOOD nieokreślone)
Pb11		1, 3, 4 — migają		Awaria kabla PSU	Niektóre kable PSU mogą być nieprawidłowo podłączone do płyty systemowej. (PS_ON określone, brak głównej szyny zasilania)
Pb12		1 i 2 — migają		Awaria regulatora płyty systemowej	Wykryto awarię zasilania w jednym z regulatorów na wbudowanej płycie głównej. Może to być spowodowane awarią komponentu płyty głównej lub podłączonego urządzenia, co tworzy zwarcie na szynie zasilania regulowanego. (PS_ON określone, PS_PWRGOOD określone, SYS_PWRGOOD odrzucone)
Pb13		1, 2, 4 — migają		Niezgodność	Sprzęt wykrył niezgodność obsadzenia z krytycznym komponentem, takim jak procesor, moduł regulatora napięcia, zasilacz lub karta pamięci.
Pb14		1, 2, 3 — świecą	-	Zarezerwowany	Zarezerwowany
Pb15		1, 2, 3,4 — świecą	-	Zarezerwowany	Zarezerwowany

Diagnostyczne diody LED (test POST)

Stan	Wzorzec diod LED ( 1 2 3 4 )	Opis diod	Nazwa stanu	Przypisany stan	Opis stanu	Sugerowane rozwiązanie
S0a		Wyłączony	WYŁ.	WYŁ.	Dioda LED zasilania nie świeci się. Brak zasilania podłączonego do urządzenia.	Jeżeli diody LED zaświecają się i gasną, należy zapoznać się z procedurami rozwiązywania problemów z ekranem i systemem operacyjnym. Jeśli diody LED nie zaświeciły się w żadnym momencie, należy sprawdzić, czy nie występuje problem z zasilaniem.
S0e		Wyłączony	Włączone	Normalna praca, ACPI S0	Dioda LED zasilania świeci stałym światłem na zielono, niebiesko lub biało. Urządzenie zostało pomyślnie uruchomione i działa.
S1		4	RCM	Urządzenie jest w trybie odzyskiwania.	Wykryto błąd sumy kontrolnej systemu BIOS, urządzenie w trybie odzyskiwania.	Zresetuj system BIOS i wyczyść pamięć NVRAM Jeśli nastąpiło to po aktualizacji systemu Windows, należy sprawdzić, czy rozruch nie uległ uszkodzeniu.
S2		3	Procesor	Procesor	Trwa konfiguracja procesora lub wykryto awarię procesora.	Odłącz wszystkie urządzenia i skonfiguruj komputer stacjonarny aż do zasilacza, płyty głównej i procesora Jeśli błąd nie ustąpi, skontaktuj się z działem pomocy technicznej Jeżeli błąd ustąpi, podłączaj kolejno wszystkie odłączone elementy, aż błąd pojawi się ponownie. Skontaktuj się z pomocą techniczną w celu przeprowadzenia dalszych kroków procedury.
S3		3,4	PAMIĘĆ	Pamięć	Trwa działanie konfiguracji podsystemu pamięci. Odpowiednie moduły pamięci zostały wykryte, ale wystąpiła awaria pamięci.	Wymontuj całą pamięć z urządzenia. Czy wskazania diod LED zmieniły się? Jeśli nie, skontaktuj się z działem pomocy technicznej Jeżeli tak, podłączaj kolejno wszystkie odłączone moduły pamięci, aż błąd pojawi się ponownie. Przetestuj wadliwy moduł w innym gnieździe i skontaktuj się z działem pomocy technicznej
S4		2	PCI	Urządzenie PCI	Trwa konfiguracja urządzenia PCI lub wykryto awarię urządzenia PCI.	Odłącz wszystkie urządzenia i wszystkie wewnętrzne urządzenia PCI Jeśli błąd nie ustąpi, skontaktuj się z działem pomocy technicznej Jeżeli błąd ustąpi, podłączaj kolejno wszystkie odłączone podzespoły, aż błąd pojawi się ponownie. Skontaktuj się z działem pomocy technicznej
S5		2,4	VID	Karta graficzna	Trwa konfiguracja podsystemu wideo lub wystąpiła awaria podsystemu wideo.	Sprawdź, czy kabel wideo jest podłączony do właściwego złącza Popraw osadzenie dodatkowych kart graficznych Jeśli błąd nie ustąpi, wymontuj karty graficzne i sprawdź ich działanie przy użyciu sprawnego kabla i monitora Skontaktuj się z działem pomocy technicznej po zidentyfikowaniu części, której dotyczy usterka
S6		2,3	STO	Pamięć masowa	Trwa konfiguracja urządzenia pamięci masowej lub wystąpiła awaria podsystemu pamięci masowej.	Popraw osadzenie kabli łączących dyski twarde z płytą główną Jeśli błąd nie ustąpi, spróbuj zamienić dysk urządzenia na inny, sprawny dysk twardy i skontaktuj się z działem pomocy technicznej
S7		2, 3, 4	USB	USB	Trwa konfiguracja podsystemu USB lub wystąpiła awaria podsystemu USB.	Odłącz wszystkie urządzenia i wszystkie wewnętrzne części montowane przez użytkownika Jeżeli wskazanie diod LED się zmieni, podłączaj kolejno wszystkie odłączone podzespoły, aż błąd pojawi się ponownie, i skontaktuj się z działem pomocy technicznej Jeśli po wymontowaniu podzespołów wskazanie błędu pozostanie bez zmian, skontaktuj się z działem pomocy technicznej
S8		1	PAMIĘĆ	Pamięć	Trwa działanie konfiguracji podsystemu pamięci. Nie wykryto modułów pamięci.	Popraw osadzenie wszystkich modułów pamięci. Jeśli błąd nie ustąpi, spróbuj umieszczać moduły pamięci w różnych gniazdach i skontaktuj się z działem pomocy technicznej
S9		1,4	MBF	płycie głównej	Wykryto krytyczną awarię płyty głównej.	skontaktuj się z pomocą techniczną.
S10		1,3	PAMIĘĆ	Pamięć	Trwa działanie konfiguracji podsystemu pamięci. Wykryto moduły pamięci, jednak są one niezgodne lub nieprawidłowo skonfigurowane.	Zresetuj system BIOS i wyczyść pamięć NVRAM oraz usuń wcześniejsze błędy. Wymontuj wszystkie moduły pamięci z urządzenia. Dotyczy to wszystkich kart graficznych. Czy kod diod LED zmienia się? Jeśli nie, skontaktuj się z działem pomocy technicznej Jeżeli tak, podłączaj kolejno wszystkie odłączone podzespoły, aż błąd pojawi się ponownie. Przetestuj wadliwy podzespół w innym gnieździe i skontaktuj się z działem pomocy technicznej
S11		1, 3, 4	PRV	Inne działania przed uruchomieniem filmu wideo	Oznacza rutynowe działanie, które poprzedziło inicjalizację wideo.	Odłącz wszystkie urządzenia i wszystkie wewnętrzne części montowane przez użytkownika Jeżeli wskazanie diod LED się zmieni, podłączaj kolejno wszystkie odłączone podzespoły, aż błąd pojawi się ponownie, i skontaktuj się z działem pomocy technicznej Jeśli po wymontowaniu podzespołów wskazanie błędu pozostanie bez zmian, skontaktuj się z działem pomocy technicznej
S12		1,2	CFG	Konfiguracja zasobów	Trwa konfiguracja zasobu komputerów stacjonarnych.	Zresetuj system BIOS i wyczyść pamięć NVRAM oraz usuń wcześniejsze błędy. Odłącz wszystkie urządzenia Jeżeli wskazanie diod LED się zmieni, podłączaj kolejno wszystkie odłączone podzespoły, aż błąd pojawi się ponownie, i skontaktuj się z działem pomocy technicznej Jeśli po wymontowaniu podzespołów wskazanie błędu pozostanie bez zmian, skontaktuj się z działem pomocy technicznej
S13		1, 2, 4		Zarezerwowany	Jest to zarezerwowane do wykorzystania w przyszłości. Planowane jest wykorzystanie tego schematu do sygnalizowania stanu wyłączenia wizualizacji w komputerze stacjonarnym.	Zarezerwowany
S14		1, 2, 3	POV	Inne działania postwideo	Oznacza rutynowe działanie komputera stacjonarnego, które poprzedziło inicjalizację wideo.	Rozpocznij procedurę rozwiązywania problemów zgodnie z komunikatem o błędzie na ekranie
S15		1, 2, 3,4	STD	Rozpoczęcie uruchamiania	Oznacza to zakończenie procesu POST. Ten stan diod LED występuje przez chwilę, gdy test POST dobiega końca. Po przekazaniu sterowania do systemu operacyjnego diody LED są wyłączane i następuje przełączenie do stanu S0e.	Wszystkie etapy testu POST (Power On Self Test) zostały zakończone powodzeniem Rozwiązywanie problemów z dyskiem twardym i systemem operacyjnym

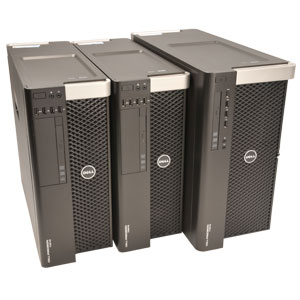

W tej serii stosowano przyciski zasilania sygnalizujące diodą LED o zmieniającym się stanie oraz diagnostyczne diody LED ponumerowane 1, 2, 3 i 4. Diagnostyczne diody LED znajdują się z przodu obudowy.

Wskaźniki LED zasilania

Wyłączony	Miganie na pomarańczowo	Ciągłe świecenie na pomarańczowo	Ciągłe zielone światło	Migające światło zielone

Lampki diagnostyczne

Emitowane światło		Opis problemu	Sugerowane rozwiązanie
Lampki diagnostyczne	Dioda LED przycisku zasilania
		Urządzenie jest wyłączone lub nie jest podłączone do zasilania.	Sprawdź i popraw osadzenie kabla zasilania w złączu zasilania z tyłu urządzenia oraz w gniazdku elektrycznym. Sprawdź, czy można włączyć urządzenie bez pośrednictwa listew zasilania, przedłużaczy i wszelkich urządzeń zabezpieczających. Jeśli używasz listwy zasilania, upewnij się, że jest podłączona do źródła zasilania i włączona. Upewnij się, że gniazdko zasilania jest sprawne, sprawdzając je za pomocą innego urządzenia, na przykład lampy. Sprawdź, czy główny kabel zasilania i kabel panelu przedniego są dobrze podłączone do płyty systemowej.
		Możliwa awaria płyty systemowej.	Odłącz urządzenie. Poczekaj minutę na odpłynięcie ładunków elektrycznych. Podłącz urządzenie do sprawnego gniazdka elektrycznego i naciśnij przycisk zasilania.
	Miganie	Możliwe uszkodzenie płyty systemowej, zasilacza lub urządzenia peryferyjnego.	Wyłącz urządzenie bez odłączania go od źródła zasilania. Naciśnij i przytrzymaj przycisk testu zasilacza umieszczony z tyłu tego podzespołu. Jeśli lampka obok przełącznika zaświeci, może to oznaczać wystąpienie problemu z płytą systemową. Jeśli dioda obok przełącznika nie zaświeci, odłącz wszystkie elementy wewnętrzne i urządzenia, a następnie naciśnij i przytrzymaj przycisk testu zasilacza. Jeśli lampka zaświeci, może to oznaczać wystąpienie problemu z urządzeniem peryferyjnym. Jeśli lampka nadal nie świeci, odłącz kable zasilacza od płyty systemowej, a następnie naciśnij i przytrzymaj przycisk zasilacza. Jeśli lampka zaświeci, może to oznaczać wystąpienie problemu z płytą systemową. Jeśli dioda LED nadal nie świeci, prawdopodobnie wystąpił problem z zasilaczem.
		Brak procesora.	Zainstaluj procesor i ponownie uruchom komputer stacjonarny. Jeśli nadal nie można uruchomić urządzenia, sprawdź, czy gniazdo procesora nie nosi śladów uszkodzenia.
		Moduły pamięci zostały wykryte, ale wystąpiła awaria zasilania pamięci.	Jeśli w komputerze jest zainstalowany więcej niż jeden moduł pamięci, wymontuj wszystkie moduły, a następnie zainstaluj jeden z nich i ponownie uruchom komputer. Jeśli urządzenie się uruchomi, instaluj kolejno pozostałe moduły pamięci, aż zidentyfikujesz moduł uszkodzony lub zainstalujesz wszystkie moduły pamięci bez wystąpienia błędu. Jeśli jest zainstalowany tylko jeden moduł pamięci, przenieś go do innego gniazda DIMM i uruchom ponownie urządzenie. O ile to możliwe, wszystkie moduły pamięci zainstalowane w komputerze powinny być tego samego typu.
		Wystąpiła awaria procesora lub płyty systemowej.	Wymień procesor na sprawny. Jeśli nadal nie można uruchomić komputera, sprawdź, czy gniazdo procesora nie nosi śladów uszkodzenia.
		Możliwe, że system BIOS jest uszkodzony lub nie istnieje.	Zainstalowany sprzęt działa, ale nie można odnaleźć systemu BIOS albo system BIOS jest uszkodzony.
		Możliwa awaria płyty systemowej.	Wymontuj wszystkie karty urządzeń peryferyjnych z gniazd PCI i PCI-E, a następnie uruchom ponownie komputer. Jeśli uruchamianie urządzenia przebiegnie poprawnie, zainstaluj kolejno wszystkie karty urządzeń peryferyjnych, aż znajdziesz kartę, która jest uszkodzona.
		Złącze zasilacza jest nieprawidłowo zainstalowane.	Sprawdź i popraw osadzenie złącza zasilacza 2x2.
		Możliwa awaria karty urządzenia peryferyjnego lub płyty systemowej.	Wymontuj wszystkie karty urządzeń peryferyjnych z gniazd PCI i PCI-E, a następnie uruchom ponownie urządzenie. Jeśli uruchamianie komputera stacjonarnego przebiegnie poprawnie, zainstaluj kolejno wszystkie karty urządzeń peryferyjnych, aż znajdziesz kartę, która jest uszkodzona.
		Możliwa awaria płyty systemowej.	Odłącz wszystkie elementy wewnętrzne i urządzenia, a następnie uruchom ponownie urządzenie. Jeśli uruchamianie komputera stacjonarnego przebiegnie poprawnie, zainstaluj kolejno wszystkie karty urządzeń peryferyjnych, aż znajdziesz kartę, która jest uszkodzona. Jeśli problem nie ustąpi, mogło dojść do awarii płyty głównej.
		Bateria pastylkowa może być rozładowana.	Wyjmij baterię pastylkową, poczekaj 1 minutę, a następnie zainstaluj baterię ponownie i uruchom komputer.
		Urządzenie jest standardowo włączone. Lampki diagnostyczne nie zapalają się po pomyślnym rozruchu komputera i przejściu do systemu operacyjnego.	Sprawdź, czy monitor jest podłączony i włączony.
		Możliwa awaria procesora.	Ponownie zamontuj procesor.
		Moduły pamięci zostały wykryte, ale wystąpiła awaria pamięci.	Jeśli w komputerze jest zainstalowany więcej niż jeden moduł pamięci, wymontuj wszystkie moduły, a następnie zainstaluj jeden z nich i ponownie uruchom urządzenie (odpowiednie procedury wymontowywania i instalowania modułów pamięci zawiera instrukcja serwisowa). Jeśli komputer stacjonarny się uruchomi, instaluj kolejno pozostałe moduły pamięci, aż zidentyfikujesz moduł uszkodzony lub zainstalujesz wszystkie moduły pamięci bez wystąpienia błędu. Jeśli to możliwe, zamontuj w komputerze sprawną pamięć tego samego typu.
		Możliwa awaria karty graficznej.	Popraw osadzenie kart graficznych. Jeśli dysponujesz kartą graficzną, zainstaluj ją w komputerze stacjonarnym.
		Możliwa awaria napędu dyskietek lub dysku twardego.	Sprawdź i popraw osadzenie wszystkich kabli zasilania i danych.
		Możliwa awaria portu USB.	Zainstaluj ponownie wszystkie urządzenia USB i sprawdź połączenia wszystkich kabli.
		Nie wykryto modułów pamięci.	Jeśli w komputerze jest zainstalowany więcej niż jeden moduł pamięci, wymontuj wszystkie moduły, a następnie zainstaluj jeden z nich i ponownie uruchom urządzenie (odpowiednie procedury wymontowywania i instalowania modułów pamięci zawiera instrukcja serwisowa). Jeśli komputer stacjonarny się uruchomi, instaluj kolejno pozostałe moduły pamięci, aż zidentyfikujesz moduł uszkodzony lub zainstalujesz wszystkie moduły pamięci bez wystąpienia błędu. Jeśli to możliwe, zamontuj w komputerze sprawną pamięć tego samego typu.
		Moduły pamięci zostały wykryte, ale wystąpił błąd konfiguracji pamięci lub zgodności.	Sprawdź, czy istnieją jakiekolwiek szczególne wymagania dotyczące umieszczania modułów lub pamięci w złączach. Upewnij się, że komputer stacjonarny obsługuje pamięć, z której korzystasz.
		Możliwa awaria jednej z kart rozszerzeń.	Sprawdź, czy wystąpił konflikt kart rozszerzeń, wyjmując jedną z kart rozszerzeń (nie kartę graficzną) i ponownie uruchamiając urządzenie. Jeśli problem nie ustąpi, zainstaluj ponownie wyjętą kartę, a następnie wyjmij inną kartę i uruchom ponownie urządzenie. Powtórz tę operację dla wszystkich zainstalowanych kart rozszerzeń. Jeśli uruchamianie urządzenia rozpocznie się, sprawdź, czy ostatnia wyjęta z komputera karta nie powoduje konfliktu zasobów.
		Możliwa awaria zasobu płyty głównej lub sprzętu.	Wyczyść pamięć CMOS. Odłącz wszystkie elementy wewnętrzne i urządzenia, a następnie uruchom ponownie urządzenie. Jeśli uruchamianie komputera stacjonarnego przebiegnie poprawnie, zainstaluj kolejno wszystkie karty urządzeń peryferyjnych, aż znajdziesz kartę, która jest uszkodzona. Jeśli problem nie ustąpi, mogło dojść do awarii płyty głównej lub jej komponentu.
		Wystąpiła inna awaria.	Sprawdź, czy wszystkie kable dysków twardych i napędów optycznych są prawidłowo osadzone w płycie systemowej. Jeśli na ekranie pojawił się komunikat o błędzie wskazujący na wystąpienie problemu z urządzeniem (na przykład z napędem dyskietek lub dyskiem twardym), upewnij się, że dane urządzenie działa poprawnie. Jeśli system operacyjny próbuje uruchomić komputer z urządzenia takiego jak napęd dyskietek lub napęd optyczny, sprawdź w programie konfiguracji systemu, czy sekwencja startowa jest poprawna dla urządzeń zainstalowanych w komputerze stacjonarnym.

Komputery stacjonarne Dell Precision od dawna mają wbudowane wskaźniki diagnostyczne. Mogą one wydawać sygnały dźwiękowe lub korzystać z diod LED i informują, na jakim etapie testu POST (Power On Self Test) urządzenie napotyka problem.

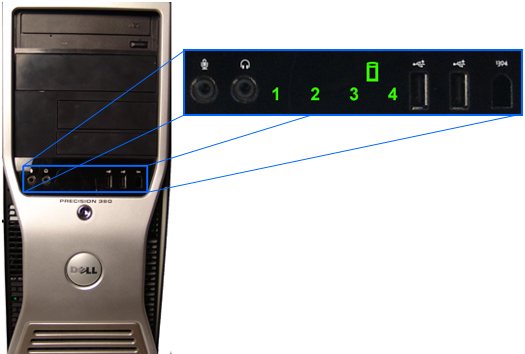

W tych modelach stosowano umieszczony z przodu obudowy zespół diod LED ponumerowanych 1, 2, 3 i 4, które mogły świecić na zielono lub być wyłączone. Poniżej znajduje się tabela zawierająca informacje na temat tych wskazań. Omawiane modele były głównie komputerami stacjonarnymi Tower.

Lampki diagnostyczne

Wzorzec diod LED (1 2 3 4 )	Wzór świecenia	Nazwa stanu	Opis stanu	Sugerowane rozwiązanie
	Wyłączony	Wyłączony	Test POST zakończony — upłynął limit czasu diod LED.	Jeżeli diody LED zaświecają się i gasną, należy zapoznać się z procedurami rozwiązywania problemów z ekranem i systemem operacyjnym. Jeśli diody LED nie zaświeciły się w żadnym momencie, należy sprawdzić, czy nie występuje problem z zasilaniem.
	4	RCM	Błąd sumy kontrolnej systemu BIOS — tryb odzyskiwania	Zresetuj system BIOS i wyczyść pamięć NVRAM Jeśli nastąpiło to po aktualizacji systemu Windows, należy sprawdzić, czy rozruch nie uległ uszkodzeniu.
	3	Procesor	Konfigurowanie lub awaria CPU; awaria pamięci podręcznej CPU	Odłącz wszystkie urządzenia i skonfiguruj urządzenie aż do zasilacza, płyty głównej i procesora Jeśli błąd nie ustąpi, skontaktuj się z działem pomocy technicznej Jeżeli błąd ustąpi, podłączaj kolejno wszystkie odłączone elementy, aż błąd pojawi się ponownie. Skontaktuj się z pomocą techniczną w celu przeprowadzenia dalszych kroków procedury.
	34	PAMIĘĆ	Trwa konfiguracja podsystemu pamięci lub wystąpiła usterka	Wymontuj całą pamięć z urządzenia. Czy wskazania diod LED zmieniły się? Jeśli nie, skontaktuj się z działem pomocy technicznej Jeżeli tak, podłączaj kolejno wszystkie odłączone moduły pamięci, aż błąd pojawi się ponownie. Przetestuj wadliwy moduł w innym gnieździe i skontaktuj się z działem pomocy technicznej
	2	PCI	Konfiguracja lub awaria urządzenia PCI	Odłącz wszystkie urządzenia i wszystkie wewnętrzne urządzenia PCI Jeśli błąd nie ustąpi, skontaktuj się z działem pomocy technicznej Jeżeli błąd ustąpi, podłączaj kolejno wszystkie odłączone podzespoły, aż błąd pojawi się ponownie. Skontaktuj się z działem pomocy technicznej
	2 4	VID	Konfigurowanie lub awaria podsystemu obrazu	Sprawdź, czy kabel wideo jest podłączony do właściwego złącza Popraw osadzenie dodatkowych kart graficznych Jeśli błąd nie ustąpi, wymontuj karty graficzne i sprawdź ich działanie przy użyciu sprawnego kabla i monitora Po zidentyfikowaniu części, której dotyczy usterka, należy skontaktować się z działem pomocy technicznej
	23	STO	Konfiguracja lub awaria urządzenia pamięci masowej	Popraw osadzenie kabli łączących dyski twarde z płytą główną Jeśli błąd nie ustąpi, spróbuj zamienić dysk urządzenia na inny, sprawny dysk twardy komputera stacjonarnego i skontaktuj się z działem pomocy technicznej
	234	USB	Konfigurowanie lub awaria podsystemu USB	Odłącz wszystkie urządzenia i wszystkie wewnętrzne części montowane przez użytkownika Jeżeli wskazanie diod LED się zmieni, podłączaj kolejno wszystkie odłączone podzespoły, aż błąd pojawi się ponownie, i skontaktuj się z działem pomocy technicznej Jeśli po wymontowaniu podzespołów wskazanie błędu pozostanie bez zmian, skontaktuj się z działem pomocy technicznej
	1		Nie wykryto pamięci.	Popraw osadzenie wszystkich modułów pamięci. Jeśli błąd nie ustąpi, spróbuj umieszczać moduły pamięci w różnych gniazdach i skontaktuj się z działem pomocy technicznej
	1 4	MBF	Wykryto krytyczną awarię płyty głównej.	skontaktuj się z pomocą techniczną.
	1 3		Pamięć została wykryta, błąd konfiguracji lub zgodności.	Zresetuj system BIOS i wyczyść pamięć NVRAM oraz usuń wcześniejsze błędy. Wymontuj całą pamięć z urządzenia, w tym wszystkie karty graficzne. Czy kod diod LED zmienia się? Jeśli nie, skontaktuj się z działem pomocy technicznej Jeżeli tak, podłączaj kolejno wszystkie odłączone podzespoły, aż błąd pojawi się ponownie. Przetestuj wadliwy podzespół w innym gnieździe i skontaktuj się z działem pomocy technicznej
	1 34	PRV	Oznacza to, że działanie urządzenia poprzedziło inicjalizację wideo.	Odłącz wszystkie urządzenia i wszystkie wewnętrzne części montowane przez użytkownika Jeżeli wskazanie diod LED się zmieni, podłączaj kolejno wszystkie odłączone podzespoły, aż błąd pojawi się ponownie, i skontaktuj się z działem pomocy technicznej Jeśli po wymontowaniu podzespołów wskazanie błędu pozostanie bez zmian, skontaktuj się z działem pomocy technicznej
	12	CFG	Konfiguracja zasobów systemu	Zresetuj system BIOS i wyczyść pamięć NVRAM oraz usuń wcześniejsze błędy. Odłącz wszystkie urządzenia Jeżeli wskazanie diod LED się zmieni, podłączaj kolejno wszystkie odłączone podzespoły, aż błąd pojawi się ponownie, i skontaktuj się z działem pomocy technicznej Jeśli po wymontowaniu podzespołów wskazanie błędu pozostanie bez zmian, skontaktuj się z działem pomocy technicznej
	12 4		Zarezerwowany	Zarezerwowany
	123	POV	Test POST kończy się — komunikat o błędzie na ekranie.	Rozpocznij procedurę rozwiązywania problemów zgodnie z komunikatem o błędzie na ekranie
	1234	STD	Test POST kończy się — przejmowanie sterowania przez system operacyjny zakończone.	Wszystkie etapy testu POST (Power On Self Test) zostały zakończone powodzeniem Rozwiązywanie problemów z dyskiem twardym i systemem operacyjnym

Kody dźwiękowe

W tabeli podano definicje skrótów użytych w tym artykule.
