PowerFlex: Wdrożenia ESXi PNA z przełącznikami OS10 mogą zakończyć się niepowodzeniem w zależności od okablowania przełącznika
Podsumowanie: PowerFlex Manager instaluje systemy operacyjne podczas wdrażania nowej usługi lub rozbudowy węzła z częściową automatyzacją sieci przy użyciu nośników wirtualnych iDRAC. Czasami, gdy sieć LACP jest używana z przełącznikami Dell OS 10, można zauważyć błędy instalacji systemu operacyjnego, w zależności od użytego okablowania przełącznika. ...
Objawy

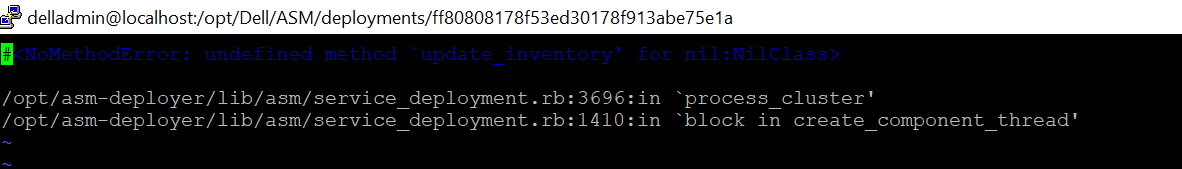

Cala /opt/Dell/ASM/deployments/<service_ID>/ log file, Możesz zobaczyć coś podobnego do tego:
Przyczyna
W przypadku ESXi protokół LACP należy skonfigurować po dodaniu węzła do vCenter. Wcześniej węzeł ESXi używał tylko jednej karty VMNIC. Ta konfiguracja na ogół nie jest zgodna z siecią LACP, ale można użyć opcji "LACP fallback", aby umożliwić jej działanie. Funkcja ta umożliwia bezpieczną degradację kanału portu do poszczególnych portów Ethernet, gdy ruch LACP nie jest widoczny, jak ma to miejsce podczas instalacji systemu operacyjnego PXE. PowerFlex Manager używa opcji "LACP fallback", aby umożliwić kontynuowanie instalacji systemu operacyjnego ESXi, gdy wymagane jest rozwiązanie sieciowe LACP.
Jednak na przełącznikach Dell OS 10, gdy aktywna jest opcja "LACP fallback", aktywny jest tylko jeden z dwóch interfejsów przełącznika, które są częścią kanału portu LACP. Może to spowodować niepowodzenie instalacji systemu operacyjnego ESXi z PowerFlex Manager, jeśli pierwszy port karty sieciowej użyty do instalacji systemu operacyjnego nie jest podłączony do aktywnego portu przełącznika.
Ten dokument zawiera więcej informacji na temat tego, który port przełącznika zostanie wybrany jako aktywny: Rezerwowy LACP w VLT | Dell SmartFabric OS10 — Virtual Link Trunking — przewodnik po architekturze referencyjnej | Centrum informacji Dell Technologies
Rozwiązanie
Jeśli instalacja częściowej automatyzacji sieci systemu operacyjnego nie powiedzie się w przypadku przełączników Dell OS 10, znajdź interfejs przełącznika podłączony do pierwszego portu karty sieciowej z siecią zarządzania. Następnie zaloguj się do przełącznika, uruchom polecenie "show port channel summary" i wyszukaj kanał portu zawierający interfejs tego przełącznika. Ten problem może dotyczyć sytuacji, gdy wyświetla się komunikat "D" dla systemu w dół. Aby potwierdzić, znajdź interfejs przełącznika podłączony do drugiego portu karty sieciowej z siecią zarządzania. Zaloguj się do drugiego przełącznika i uruchom polecenie "show port channel summary". Ten problem dotyczy sytuacji, gdy wyświetla się komunikat "UF" dla opcji W górę, włączono opcję awaryjną. Należy pamiętać, że ten sam przełącznik będzie aktywnym przełącznikiem dla wszystkich kanałów portów awaryjnych z obsługą protokołu LACP podłączonych do tej pary przełączników.
Poniższe przykłady pokazują, że przełącznik "X-TOR4B" jest aktywnym przełącznikiem rezerwowym LACP:
X-TOR4B# show port-channel summary
Flags: D - Down I - member up but inactive P - member up and active
U - Up (port-channel) F - Fallback Activated
--------------------------------------------------------------------------------
Group Port-Channel Type Protocol Member Ports
--------------------------------------------------------------------------------
1 port-channel1 (UF) Eth DYNAMIC 1/1/5(P)
2 port-channel2 (UF) Eth DYNAMIC 1/1/6(P)
X-TOR4A# show port-channel summary
Flags: D - Down I - member up but inactive P - member up and active
U - Up (port-channel) F - Fallback Activated
--------------------------------------------------------------------------------
Group Port-Channel Type Protocol Member Ports
--------------------------------------------------------------------------------
1 port-channel1 (D) Eth DYNAMIC 1/1/5(I)
2 port-channel2 (D) Eth DYNAMIC 1/1/6(I)
Rozwiązanie polega na zamianie kabli dla dwóch wyżej wymienionych portów, tak aby pierwszy port karty sieciowej był podłączony do przełącznika z aktywnym interfejsem.
