Data Domain: DS600 Ciągłe bursztynowe światło na LCC

Dotyczy komputerów:

• Obudowa dołączanej pamięci masowej DS600
  • Obsługiwane w DD9410 i DD9910

Objawy:

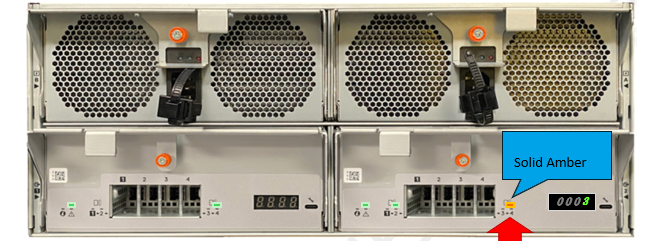

• Świecąca bursztynowa dioda LED na wyświetlaczu LCC DS600

Przyczyna:

Odzwierciedla to szybkość połączenia SAS 48G (na przykład: do SAS HBA w kontrolerze głównym).

W przypadku tej konfiguracji sprzętowej oczekiwana jest niższa prędkość SAS 48 GB.

LCC oczekuje "pełnej" prędkości połączenia 96G, ale DD94/9910 obsługuje tylko połączenia 48 GB.

Jest to oczekiwane zachowanie, a nie stan błędu.

System działa zgodnie z założeniami.

ROZWIĄZANIE:

• Jest to oczekiwane zachowanie na półkach DS600 podłączonych do jednostek głównych DD9410 i DD9910.
• Nie są wymagane żadne dalsze czynności.

Stan diody LED na DS600:

Cztery dwukolorowe pomarańczowe lub zielone diody LED sterowane przez CPLD dla stanu mini-SAS HD:

• • Ciągłe zielone światło — łącze portów w górę
  • na zielono przez 1 s, nie świeci 1 s — przepływ ruchu (aktywność)
  • Ciągłe bursztynowe światło — łącze portu jest zawieszone ze zmniejszoną prędkością (<96 GB)
  • na pomarańczowo przez 2 s, wyłącza się przez 1 s — usterka portu
  • Nie świeci — port wyłączony, wyłączony lub odłączony
  • Łącze portu działa z szybkością 48 GB (dioda LED świeci na pomarańczowo)
  • Łącze portu z szybkością 96 GB (dioda LED wyłączona)
