VxRail: Włączanie ruchu UDT dla klastrów VxRail

Ruch vSphere UDT

Począwszy od vSphere w wersji 8, ujednolicony transport danych (UDT) to nowy mechanizm transferu danych zaprojektowany w celu poprawy wydajności migracji maszyn wirtualnych (VM), w szczególności dla:

• Wyłączone maszyny wirtualne
• Dyski z migawkami

UDT łączy w sobie zalety tradycyjnych protokołówNetwork File Copy (NFC) i vMotion:

• Tradycyjnie, wyłączone maszyny wirtualne są migrowane przy użyciu NFC, co jest stosunkowo powolne.
• UDT nadal używa NFC do sterowania ruchem, ale protokół vMotion obsługuje transfer danych w czasie rzeczywistym, poprawiając szybkość i wydajność.

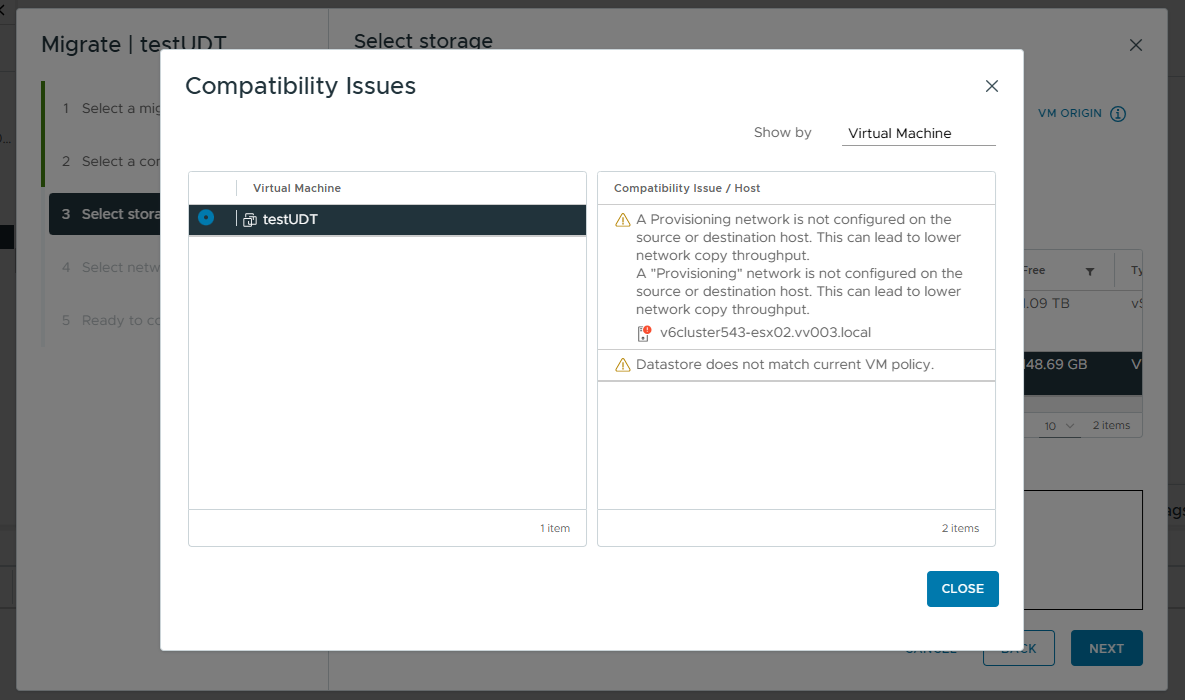

Jeśli vSphere Cluster nie ma włączonej funkcji UDT, podczas migracji wyłączonej maszyny wirtualnej wyświetlane jest poniższe ostrzeżenie dotyczące zgodności:

Jak włączyć UDT na VxRail.

VxRail vMotion VMK korzysta ze stosu vMotion TCP/IP, nie można włączyć usługi vSphere Provisioning (obsługującej UDT) w vMotion VMK. Jeśli włączenie UDT jest wymagane dla klastra VxRail, wykonaj poniższe czynności, aby utworzyć nowy VMK i grupę portów dla ruchu UDT.

1. Utwórz nową grupę portów. Upewnij się, że sieć VLAN jest prawidłowo skonfigurowana na portach przełącznika sieciowego podłączonych do łączy danych wysyłanych UDT.
2. Ustawienia grupowania i przełączania awaryjnego są takie same w przypadku grupy portów vMotion.
3. Utwórz nowy VMK i używając Przydzielanie stosu TCP/IP na każdym hoście. Ustaw MTU na wymaganą wartość, jeśli używane są duże ramki, sieć musi być aprowizowana, aby zezwalać na duże ramki.

1. Opcjonalnie - Jeśli klaster jest topologią L3 (hosty klastra są rozdzielone L3), brama może być wykorzystana do umożliwienia routingu ruchu UDT. Istnieją dwa sposoby konfigurowania bramy; przy użyciu ustawienia bramy zastępowania w maszynie VMK lub przez zdefiniowanie bramy trasy statycznej.
2. Zastąp ustawienie bramy w VMK

3. Definiując bramkę trasy statycznej, uruchom następujące polecenie na hoście ESXi: esxcli network ip route ipv4 add --netstack=vSphereProvisioning --network=default --gateway=<GW IP address>

4. Przykładowy wynik przedstawiający VDS z hostami VMK podłączonymi do grupy portów UDT.



5. Sprawdź łączność sieciową ruchu UDT.
   1. vmkping -I <target host UDT vmk> <target host UDT vmk ip> -S vSphereProvisioning -s <mtu value> -d
      1. -s 1472: Ustawia rozmiar pakietu (MTU 1500 minus 28 bajtów dla nagłówka ICMP/IP)

2. -d: Ustawia pakiet tak, aby nie był fragmentowany (Do Not Fragmented)

Wpływ operacji z dnia 2

Ponieważ grupa portów UDT i VMK są konfigurowane ręcznie przez użytkownika, nowe węzły nie są automatycznie konfigurowane dla UDT. W związku z tym, wykonując operacje rozbudowy lub wymiany węzła L2/L3, użytkownicy muszą ręcznie skonfigurować UDT VMK, przypisać adres IP i dołączyć do istniejącej grupy portów UDT dla każdego nowo dodanego węzła.

• Poniżej przedstawiono konfigurację VDS po dodaniu węzła. Istnieją dwie grupy portów zarządzania z czterema maszynami VMK. Jednak nowy węzeł nie ma skonfigurowanego VMK UDT.

https://www.vmware.com/docs/vsphere-vmotion-unified-data-transport#section2
